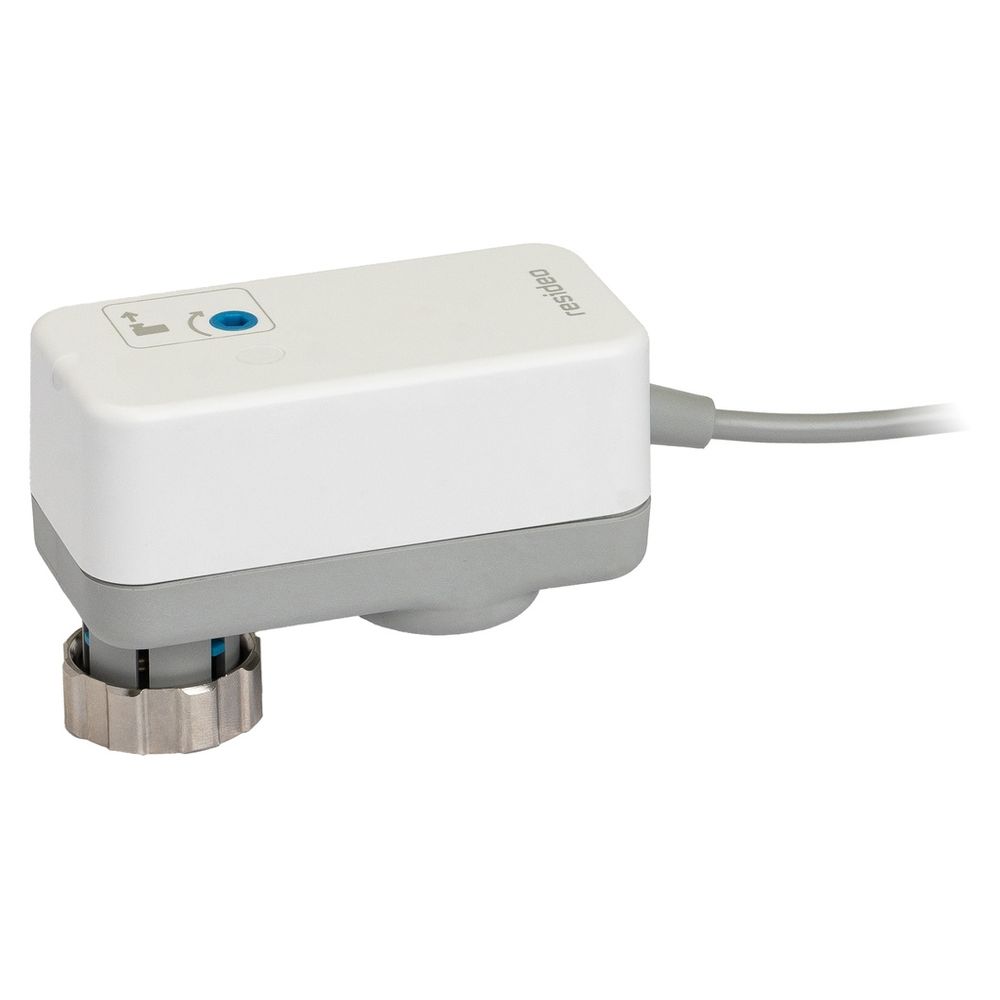

Resideo Stellantrieb MS, 6,5mm Hub, 300N, 24V AC/DC, 3-Punkt, mit Handverstellung

Der Resideo Stellantrieb MS ist ein kompakter Linearantrieb mit 6,5 mm Hub und einer Stellkraft von 300 N, der für die präzise 3-Punkt-Regelung in elektronischen Temperaturregelsystemen für Warm- und/oder Kaltwasser konzipiert wurde. Er ist ideal für den Einsatz mit druckunabhängigen Regelventilen Kombi-PICV (V5007) sowie den Resideo Regelventilen der Baureihen VDE, VDE-C, VDE-M, VXE, VXE-M und VYE. Typische Anwendungen umfassen Gebläsekonvektoren, Induktionsgeräte, kleine Wärmeübergabestationen, Nacherhitzer und Rückkühler.

Wie funktioniert der Resideo Stellantrieb MS?

Der Stellantrieb MS arbeitet als Linearantrieb und ist für die stetige Regelung ohne proportionale Rückführung ausgelegt. Er empfängt ein 3-Punkt-Steuersignal und führt eine Hubbewegung von 6,5 mm aus. Die Stellkraft beträgt 300 N und die Laufzeit liegt bei 150 Sekunden, was eine präzise und zuverlässige Positionierung des Ventils sicherstellt. Die Übertragung der Bewegung erfolgt mittels Zahnrädern.

Welche Merkmale zeichnen den Stellantrieb MS aus?

Der Stellantrieb von Resideo überzeugt durch seine robuste Bauweise und ein modernes Design. Seine geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen. Modelle mit Handverstellung können mittels eines Innensechskantschlüssels bedient werden, wobei die Innensechskantschraube optional mit einer Abdeckung verschließbar ist. Eine visuelle Stellungsanzeige am Antrieb erleichtert die Kontrolle der Ventilstellung. Der Antrieb zeichnet sich zudem durch einen niedrigen Stromverbrauch und einen geringen Betriebsgeräuschpegel von unter 28 dB(A) bei Nennkraft und Regelbetrieb aus.

Wie erfolgt die Montage und der Anschluss?

Die Montage des Stellantriebs am Ventil ist denkbar einfach und erfolgt werkzeugfrei über eine Standardverschraubung M30 x 1,5. Die Lieferung erfolgt mit einem fest verdrahteten Anschlusskabel von 1,5 Metern Länge. Mit der Schutzart IP54 ist der Stellantrieb zuverlässig gegen Staub und Spritzwasser geschützt, was einen sicheren Betrieb in Umgebungen mit Temperaturen von -5 bis 60 Grad Celsius und einer relativen Luftfeuchtigkeit von 5 bis 95 Prozent ermöglicht.

Technische Daten

• Antriebsart: Linearantrieb
• Hublänge: 6,5 mm
• Stellkraft: 300 N
• Netzspannung: 24 V AC/DC
• Steuersignal: Dreipunkt
• Laufzeit: 150 s
• Schutzart: IP54
• Anschluss an Ventil: M30 x 1,5
• Max. elektrische Leistungsaufnahme: 0,9 VA
• Betriebsgeräuschpegel: < 28 dB(A)
• Handbedienung: Ja
• Mechanischer Standanzeiger: Ja
• Werkstoff Gehäuse: Kunststoff

Der Resideo Stellantrieb MS bietet eine zuverlässige und präzise Regelung für vielfältige Anwendungen in der Heizungs- und Klimatechnik. Mit seinem 6,5 mm Hub, 300 N Stellkraft und der 3-Punkt-Regelung ist er eine effiziente Lösung für elektronische Temperaturregelsysteme, die eine Netzspannung von 24 V AC/DC nutzen. Die robuste Bauweise und die Schutzart IP54 ermöglichen einen langlebigen und wartungsarmen Betrieb.
