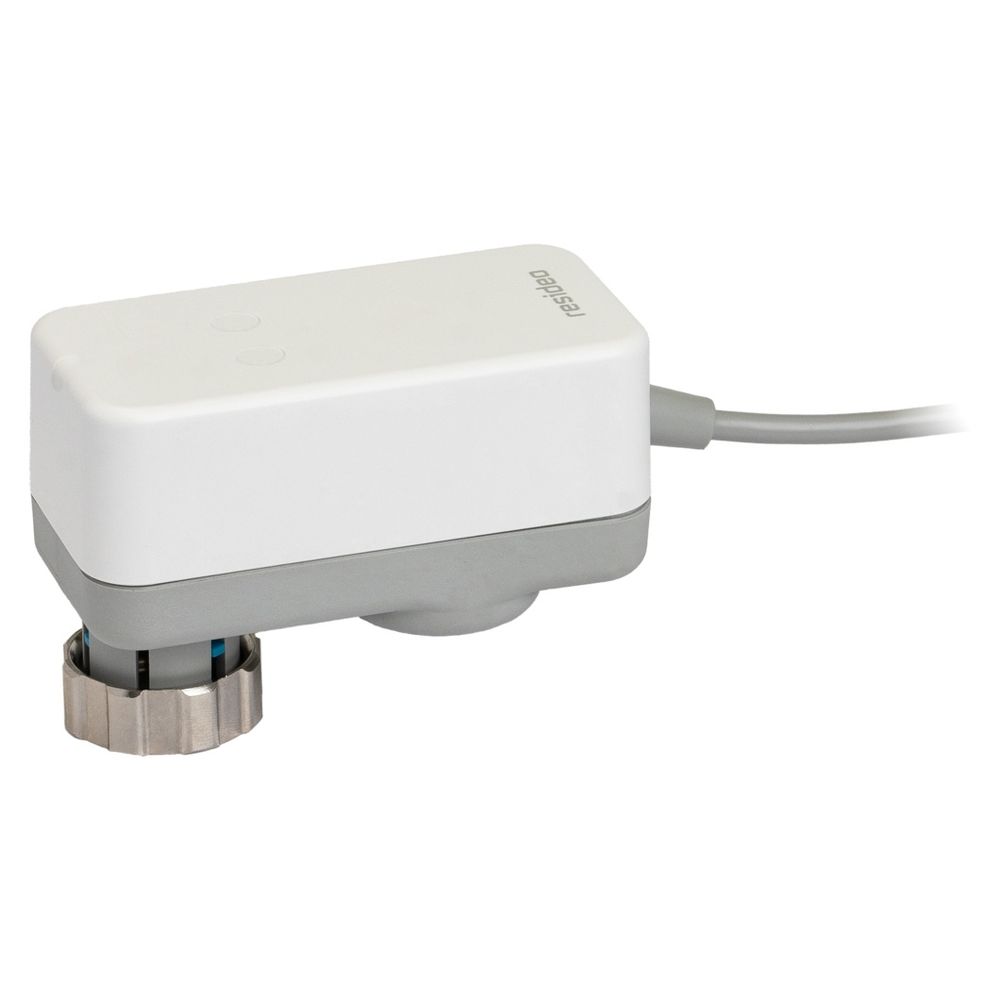

Resideo Stellantrieb MS, 6,5mm Hub, 180N, 24V AC/DC, 3-Punkt

Der Resideo Stellantrieb MS ist ein kompakter Linearantrieb mit 6,5 mm Hub, 180 N Stellkraft und einer Netzspannung von 24 V AC/DC für die präzise Dreipunkt-Regelung. Er ist speziell für den Einsatz in elektronischen Temperaturregelsystemen für Warm- und Kaltwasser konzipiert und findet Anwendung in Gebläsekonvektoren, Induktionsgeräten, kleinen Wärmeübergabestationen, Nacherhitzern und Rückkühlern.

Für welche Ventile ist der Resideo Stellantrieb MS geeignet und wie wird er montiert?

Der Stellantrieb ist für die stetige Regelung in Verbindung mit den druckunabhängigen Regelventilen Kombi-PICV (V5007) sowie den Resideo Regelventilen der Baureihen VDE, VDE-C, VDE-M, VXE, VXE-M und VYE konzipiert. Die Montage am Ventil erfolgt einfach und werkzeugfrei über eine Standardverschraubung M30 x 1,5. Die Lieferung erfolgt mit einem fest verdrahteten Anschlusskabel von 1,5 Metern Länge.

Welche Design- und Funktionsmerkmale zeichnen den Stellantrieb aus?

Der Resideo Stellantrieb MS überzeugt durch eine robuste Bauweise und ein modernes Design. Seine geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen. Er arbeitet mit einem niedrigen Stromverbrauch und einem Betriebsgeräuschpegel von unter 28 dB (A) bei Nennkraft und Regelbetrieb, gemessen in einem Meter Abstand. Eine visuelle Stellungsanzeige am Antrieb ermöglicht die einfache Überwachung der aktuellen Position. Der Stellantrieb besitzt die Schutzart IP54, die ihn vor Staub und Spritzwasser schützt. Eine Handbedienung ist bei diesem Modell nicht vorgesehen.

Wie erfolgt die Steuerung und welche Leistungsdaten bietet der Stellantrieb?

Der Stellantrieb ist für eine Dreipunkt-Regelung ohne proportionale Rückführung ausgelegt und arbeitet modulierend. Als Linearantrieb beträgt seine Laufzeit 150 Sekunden bei einer Stellkraft von 180 N. Die Netzspannung beträgt 24 V AC/DC. Die maximale elektrische Leistungsaufnahme liegt bei 0,9 VA. Der Stellantrieb ist für Umgebungstemperaturen von -5 bis 60 °C und eine zulässige relative Feuchtigkeit von 5 bis 95 % ausgelegt. Hilfskontakte oder eine Sicherheitsfunktion sind nicht integriert.

Technische Daten

• Hublänge: 6,5 mm
• Stellkraft: 180 N
• Laufzeit: 150 s
• Netzspannung: 24 V AC/DC
• Max. elektrische Leistungsaufnahme: 0,9 VA
• Schutzart: IP54
• Anschluss an Ventil: M30 x 1,5
• Steuersignal: Dreipunkt
• Betriebsgeräuschpegel: < 28 dB (A)
• Länge des Anschlusskabels: 1,5 m

Der Resideo Stellantrieb MS bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Warm- und Kaltwassersystemen. Mit seinem Hub von 6,5 mm, einer Stellkraft von 180 N und der 24 V AC/DC Netzspannung ist dieser Linearantrieb eine effiziente Wahl, die durch einfache Montage und leisen Betrieb überzeugt.
