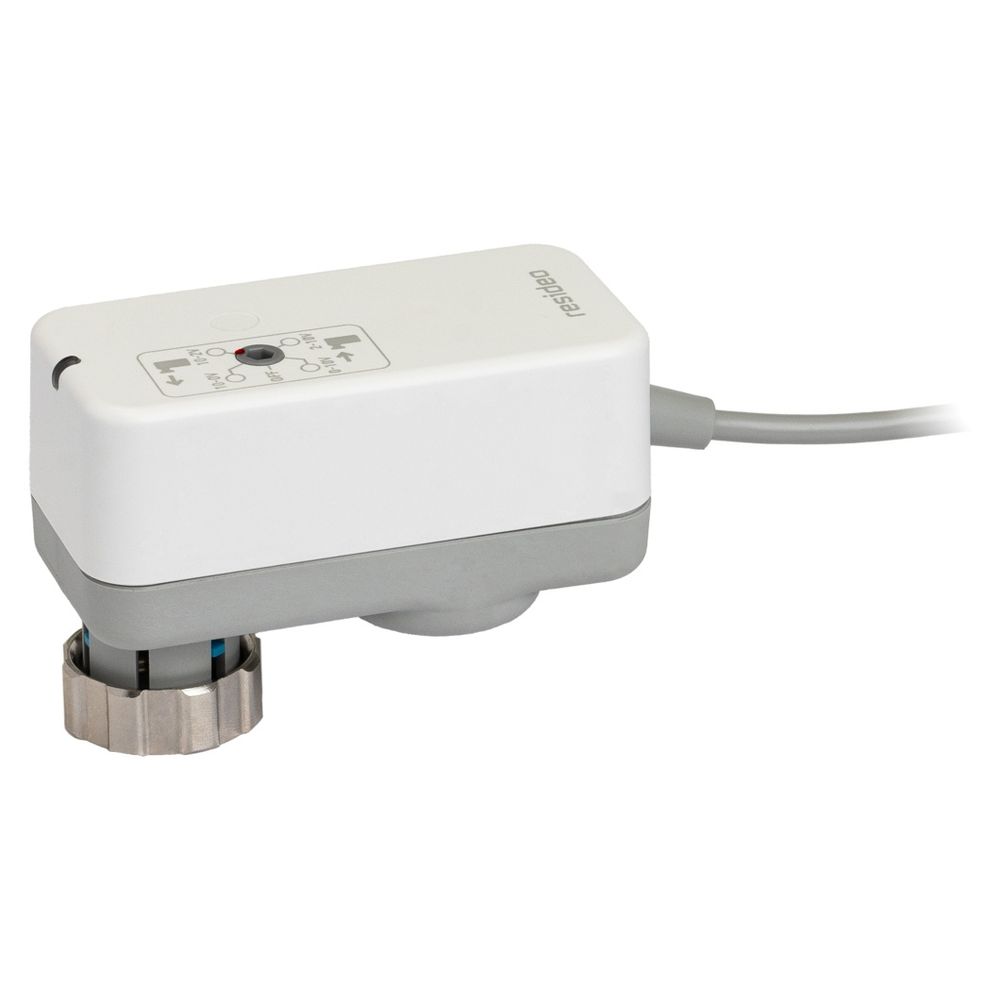

Resideo Stellantrieb MS, 6,5mm Hub, 300N, 24V AC/DC, 0/2–10V

Der Resideo Stellantrieb MS der Serie MSLM ist ein präziser Linearantrieb mit 6,5 mm Hub und einer Stellkraft von 300 N. Er ist für die stetige Regelung in elektronischen Temperaturregelsystemen mit 24 V AC/DC Versorgung konzipiert. Dieser Stellantrieb ist ideal für den Einsatz mit druckunabhängigen Regelventilen wie dem Kombi-PICV (V5007) sowie den Resideo Regelventilen der Baureihen VDE/VDE-C/VDE-M/VXE/VXE-M/VYE. Typische Anwendungen umfassen Gebläsekonvektoren, Induktionsgeräte, kleine Wärmeübergabestationen, Nacherhitzer und Rückkühler.

Präzise Regelung und vielseitige Kompatibilität

Der Resideo Stellantrieb MSLM ist mit einem mikroprozessor-basierten Stellungsregler ausgestattet, der eine präzise Positionierung der Antriebsstange ermöglicht. Er ist voll kompatibel mit allen Reglern, die ein 0/2 - 10 V-Signal als Ausgang verwenden. Das Steuersignal kann über einen Drehwahlschalter mit einem Innensechskantschlüssel von außen eingestellt werden, wobei sowohl 0 - 10 V als auch 2 - 10 V Eingangssignale verarbeitet werden können. Eine Signalumkehr und Signalabschaltung sind ebenfalls über den Drehwahlschalter möglich. Die Rückmeldung der Stellantriebsposition erfolgt über ein 0/2 - 10 V DC Ausgangssignal. Die Laufzeit beträgt 150 Sekunden.

Robuste Bauweise und einfache Installation

Der Stellantrieb zeichnet sich durch eine robuste Bauweise und ein modernes Design aus. Die Schutzart IP54 schützt ihn gegen Staub und Spritzwasser. Eine visuelle Stellungsanzeige am Antrieb sowie eine LED-Status- und Fehlercode-Anzeige erleichtern die Überwachung und Diagnose des Betriebszustands. Ein integrierter Schutz vor Schäden durch Fehlverdrahtung ist vorhanden. Die Montage am Ventil erfolgt einfach und werkzeuglos über eine Standardverschraubung M30 x 1,5. Die Lieferung erfolgt mit einem fest verdrahteten Anschlusskabel.

Effizienter Betrieb und kompakte Abmessungen

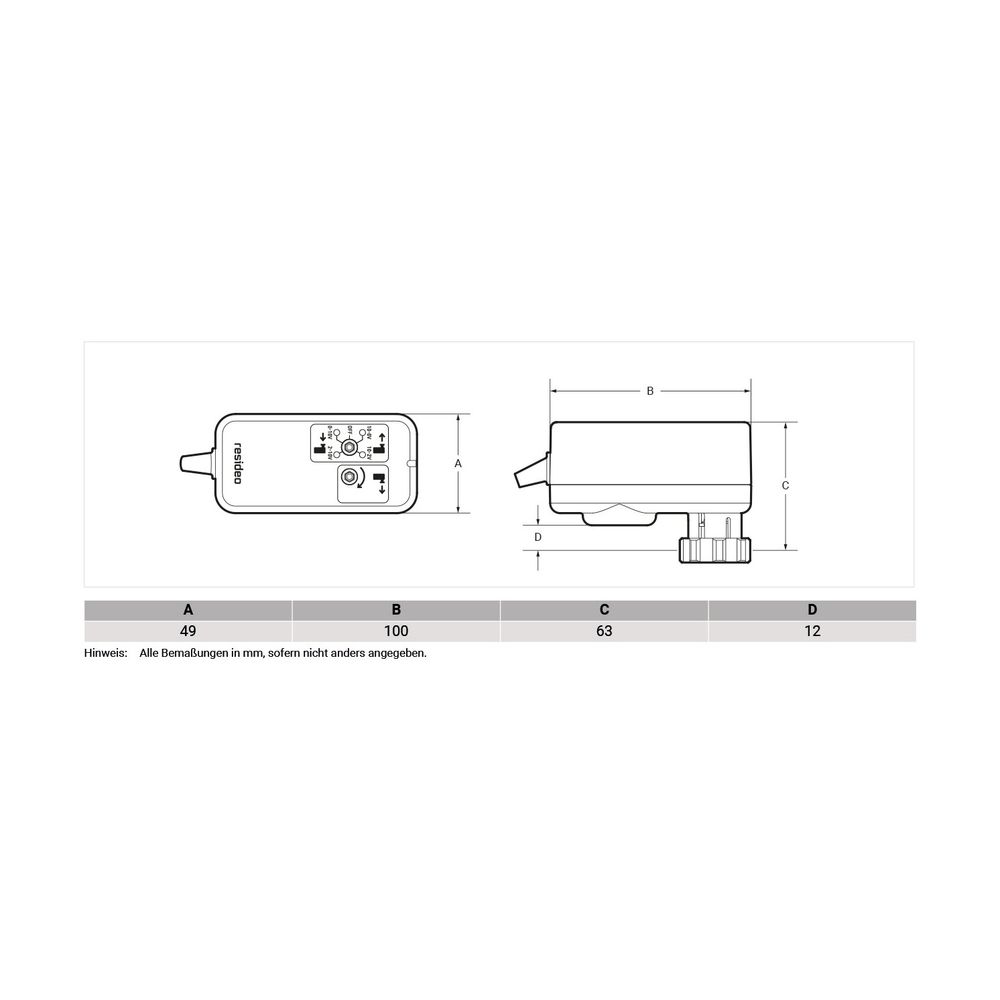

Die geringe Baugröße des Stellantriebs ermöglicht den Einbau auch bei beengten Platzverhältnissen. Er zeichnet sich durch einen niedrigen Stromverbrauch und einen geringen Betriebsgeräuschpegel von unter 28 dB (A) bei Nennkraft und Regelbetrieb aus. Der Ventilhub ist einfach auf Ventile anderer Hersteller kalibrierbar, was die Flexibilität bei der Systemintegration erhöht.

Technische Daten

• Hublänge: 6,5 mm
• Stellkraft: 300 N
• Netzspannung: 24 V AC/DC
• Steuersignal: 0/2 - 10 V
• Laufzeit: 150 s
• Schutzart (IP): IP54
• Max. elektrische Leistungsaufnahme: 0,5 VA
• Anschluss an Ventil: M30 x 1,5
• Betriebsgeräuschpegel: < 28 dB (A)
• Länge des Anschlusskabels: 1,5

Der Resideo Stellantrieb MS bietet eine präzise und zuverlässige Lösung für die Regelung in Heizungs- und Klimasystemen. Mit einer Hublänge von 6,5 mm, einer Stellkraft von 300 N und der 24 V AC/DC Netzspannung ermöglicht er eine effiziente und genaue Steuerung. Seine kompakte Bauweise, der Schutz vor Fehlverdrahtung und der leise Betrieb unterstreichen die hohe Funktionalität dieses Linearantriebs.
