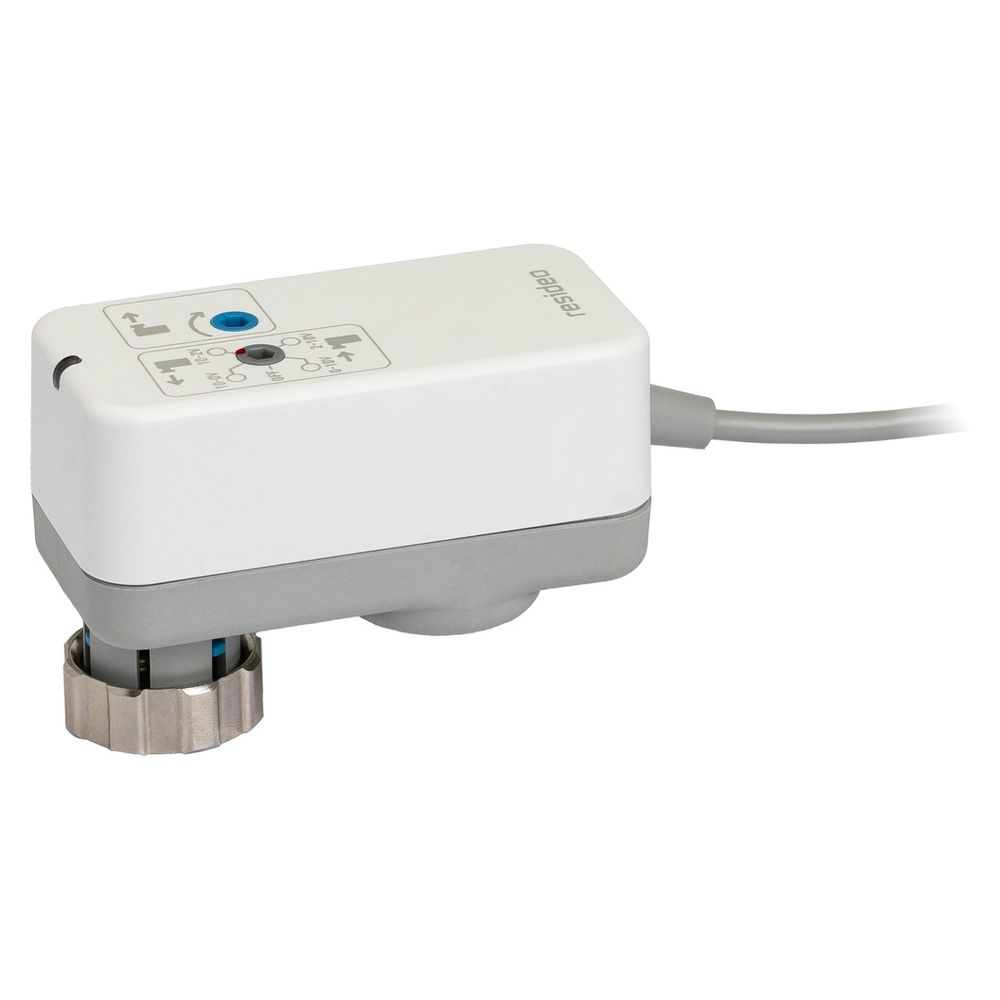

Resideo Stellantrieb MS, 6,5mm Hub, 180N, 24V AC/DC, 0/2–10V, mit Handverstellung

Der Resideo Stellantrieb MS ist ein linearer Stellantrieb mit 6,5 mm Hub und einer Stellkraft von 180 N. Er ist für die stetige Regelung in elektronischen Temperaturregelsystemen für Warm- und/oder Kaltwasser konzipiert. Dieser Stellantrieb ist ideal für Anwendungen wie Gebläsekonvektoren, Induktionsgeräte, kleine Wärmeübergabestationen, Nacherhitzer und Rückkühler und ist voll kompatibel mit Reglern, die ein 0/2 - 10 V-Signal als Ausgang verwenden.

Präzise Regelung und flexible Steuerung

Der Resideo Stellantrieb MS arbeitet als Linearantrieb und ermöglicht eine präzise Positionierung der Antriebsstange durch einen mikroprozessor-basierten Stellungsregler. Das Steuersignal von 0(2) - 10 V kann über einen Drehwahlschalter mit Innensechskantschraube von außen eingestellt werden, wobei auch Signalumkehr und Signalabschaltung möglich sind. Ein Rückmeldesignal von 0/2 - 10 V DC ist zur Zustandsmeldung verfügbar. Die Laufzeit des Antriebs beträgt 150 Sekunden, was eine feinfühlige Regelung unterstützt.

Robuste Bauweise und einfache Handhabung

Dieser Stellantrieb zeichnet sich durch eine robuste Bauweise und ein modernes Design aus. Die geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen. Mit der Schutzart IP54 ist der Antrieb gegen Staub und Spritzwasser geschützt. Modelle mit Handverstellung können mittels eines Innensechskantschlüssels bedient werden, wobei die Schraube optional mit einer Abdeckkappe verschließbar ist. Eine visuelle Stellungsanzeige am Antrieb sowie eine LED-Status- und Fehlercode-Anzeige erleichtern die Überwachung und Fehlersuche.

Schnelle Montage und geringer Betriebsgeräuschpegel

Die Montage des Stellantriebs am Ventil erfolgt werkzeugfrei über eine Standardverschraubung M30 x 1,5. Ein fest verdrahtetes Anschlusskabel mit einer Länge von 1,5 Metern ist im Lieferumfang enthalten. Der Stellantrieb arbeitet mit einem niedrigen Betriebsgeräuschpegel von unter 28 dB (A) bei Nennkraft und Regelbetrieb, gemessen in einem Abstand von 1 Meter, was ihn für geräuschsensible Umgebungen geeignet macht. Zudem überzeugt er durch einen niedrigen Stromverbrauch.

Technische Daten

• Hublänge: 6,5 mm
• Stellkraft: 180 N
• Netzspannung: 24 V AC/DC
• Steuersignal: 0(2) - 10 V
• Max. elektrische Leistungsaufnahme: 0,5 VA
• Laufzeit: 150 s
• Schutzart: IP54
• Anschluss an Ventil: M30 x 1,5
• Betriebsgeräuschpegel: < 28 dB (A)
• Umgebungstemperatur: -5 - 60 °C

Der Resideo Stellantrieb MS bietet eine präzise und zuverlässige Lösung für die Temperaturregelung in Heiz- und Kühlsystemen. Mit einem Hub von 6,5 mm, einer Stellkraft von 180 N und einer Netzspannung von 24 V AC/DC ermöglicht er eine effiziente und geräuscharme Steuerung. Seine kompakte Bauweise und die einfache Montage über M30 x 1,5 machen ihn zu einer vielseitigen Komponente für moderne Haustechniksysteme.
