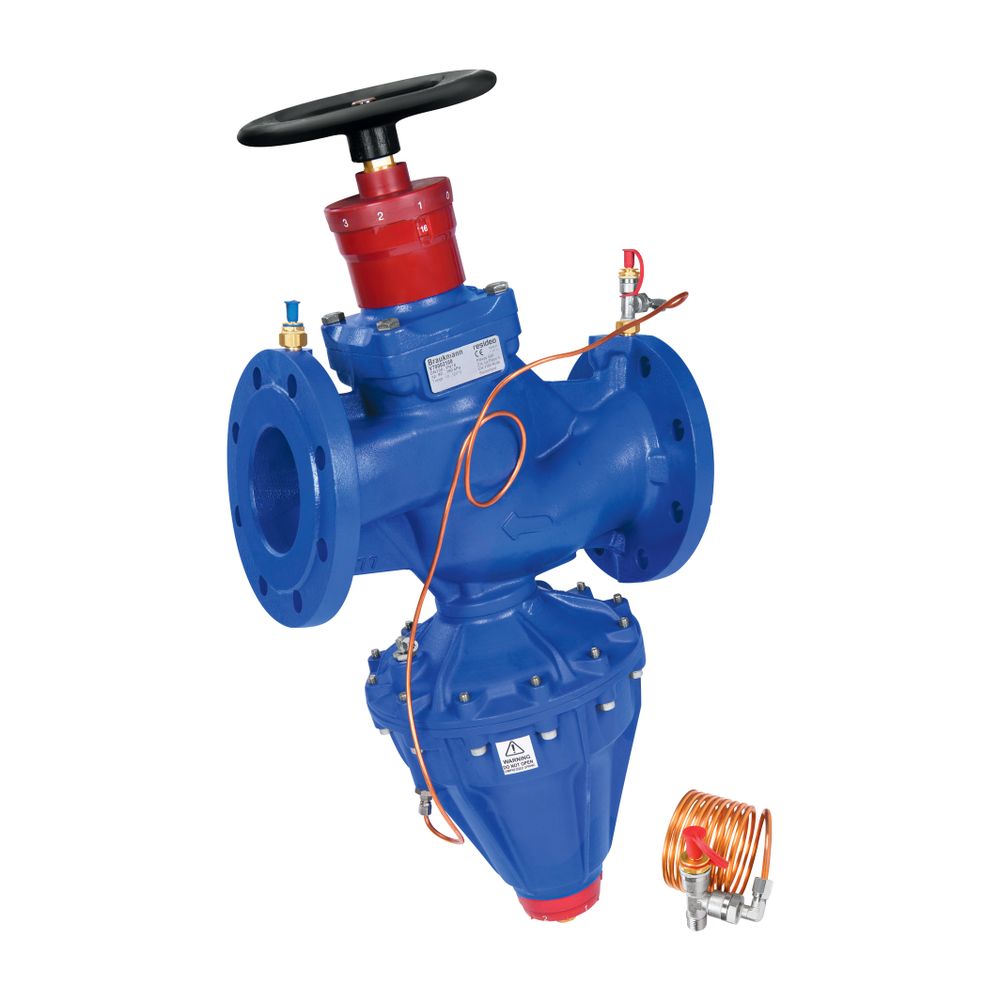

Resideo Differenzdruck-Regelventil Kombi-Auto, Grauguss, PN 16, DN 80, 80-160 kPa

Das Resideo Differenzdruck-Regelventil Kombi-Auto der Serie V7000 aus Grauguss ist für den Einsatz in Heizungs- und Kühlanlagen konzipiert. Es dient der automatischen Aufrechterhaltung des hydraulischen Abgleichs und ist speziell für Anlagen mit variablen Volumenströmen, wie Zweirohr-Heizsysteme, geeignet. Das Ventil wird im Rücklauf installiert und sorgt für ein konstantes Differenzdruckniveau zwischen 80 und 160 kPa, um eine gleichmäßige Wärmeverteilung zu ermöglichen.

Wie funktioniert das Differenzdruck-Regelventil Kombi-Auto?

Das V7000 Kombi-Auto hält den Differenzdruck an den Verbrauchern automatisch auf einem voreingestellten, konstanten Niveau, auch bei wechselnden Durchfluss- oder Pumpendruckbedingungen. Dadurch wird ein hydraulisches Gleichgewicht in der Anlage hergestellt, was insbesondere in Teillastzuständen wichtig ist. Dies verhindert Unter- oder Überversorgung einzelner Heizkörper und Heizungsstränge und unterstützt einen wirtschaftlichen Betrieb des Wasserkreissystems.

Welche Vorteile bietet das Ventil im Betrieb?

Das Regelventil ermöglicht ein hohes Energieeinsparpotenzial durch effiziente Energieübertragung und eine reduzierte Pumpendrehzahl. Es sorgt für niedrigere Lärmemissionen an den Regelventilen und bietet eine hohe Autorität über diese. Zudem können Systeme in druckunabhängige Zonen eingeteilt werden, was die Anlagensteuerung vereinfacht. Die Auswahl des Ventils erfordert keine komplexen Berechnungen, was die Planung erleichtert.

Wie gestaltet sich die Inbetriebnahme und Wartung?

Die Inbetriebnahme ist einfach, da die Voreinstellung von Hand ohne spezielle Werkzeuge erfolgt. Das Ventil ist wartungsfreundlich gestaltet und verfügt über eine Absperrfunktion. Zahlreiche Messmöglichkeiten sind vorhanden, um auch bei problematischen Anwendungen eine präzise Kontrolle zu ermöglichen.

Für welche Medien und Einsatzbedingungen ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen bis maximal 50 % Glykol nach VDI 2035 ausgelegt. Die Mediumtemperatur kann im Dauerbetrieb zwischen -10 °C und 120 °C liegen. Es ist speziell für Heizungswasser geeignet, jedoch nicht für Trink- oder Leitungswasser. Die Nenndruckstufe beträgt PN 16, die Nennweite DN 80.

Aus welchem Material besteht das Ventil und wie ist es ausgeführt?

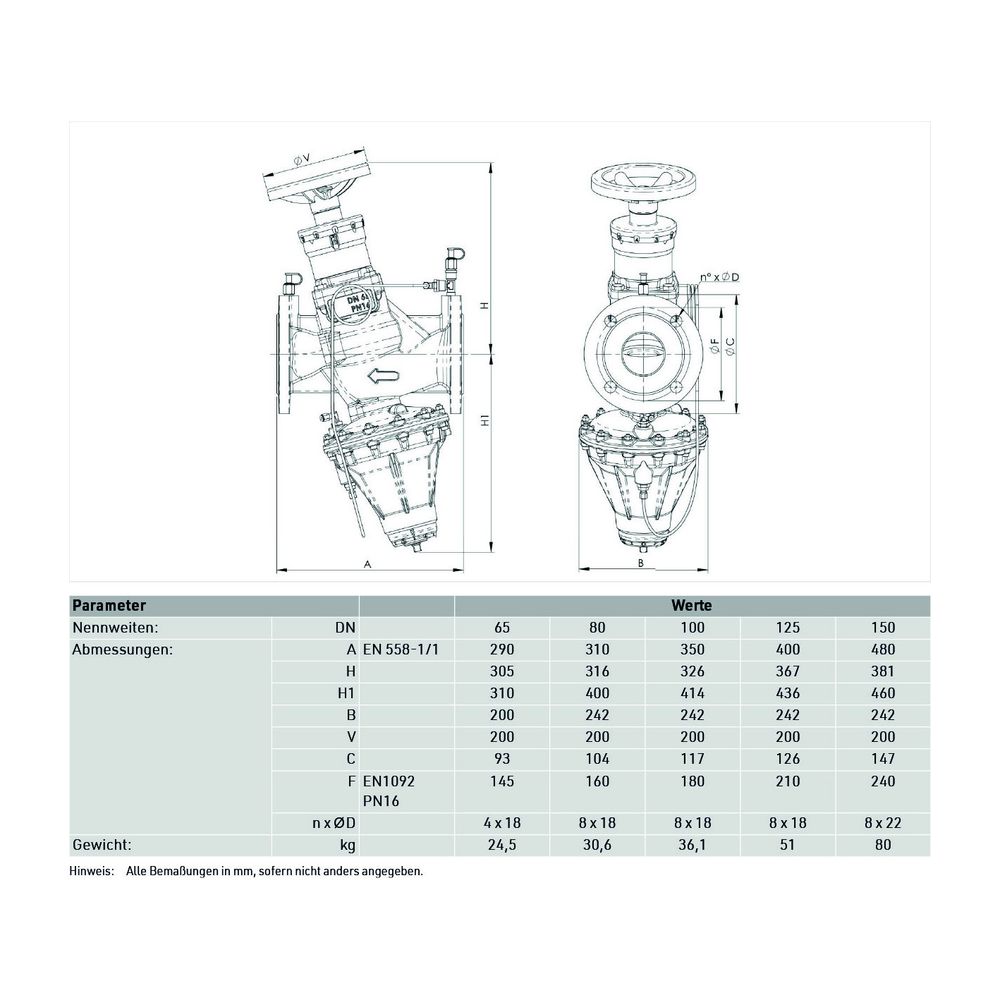

Das Gehäuse des Differenzdruck-Regelventils besteht aus lackiertem Grauguss (Gusseisen GG 25, GJL-250). Die Anschlüsse sind als Flansch ausgeführt, jeweils mit einer Länge von 155 mm. Das Ventil verfügt über einen dynamischen Venturidüsen-Effekt und arbeitet nach dem Messprinzip der Druckdifferenz. Es ist für Handbedienung geeignet und besitzt einen Handraddurchmesser von 200 mm.

Technische Daten

• Nennweite: DN 80
• Nenndruck: PN 16
• Differenzdruckbereich: 80 - 160 kPa
• Kvs-Wert: 70
• Durchflussmenge: 3000 - 100000 l/h
• Mediumtemperatur: -10 °C - 120 °C
• Werkstoff Gehäuse: Grauguss (Gusseisen GG 25, GJL-250)
• Anschlussart: Flansch
• Max. Arbeitsdruck: 16 bar
• Messprinzip: Druckdifferenz

Das Resideo Differenzdruck-Regelventil Kombi-Auto V7000 bietet eine zuverlässige und energieeffiziente Lösung für den hydraulischen Abgleich in Heizungs- und Kühlanlagen. Mit seiner robusten Graugussausführung, dem breiten Differenzdruckbereich von 80 bis 160 kPa, dem Nenndruck PN 16 und der Nennweite DN 80 unterstützt es eine optimale Wärmeverteilung und trägt maßgeblich zur Energieeinsparung bei.
