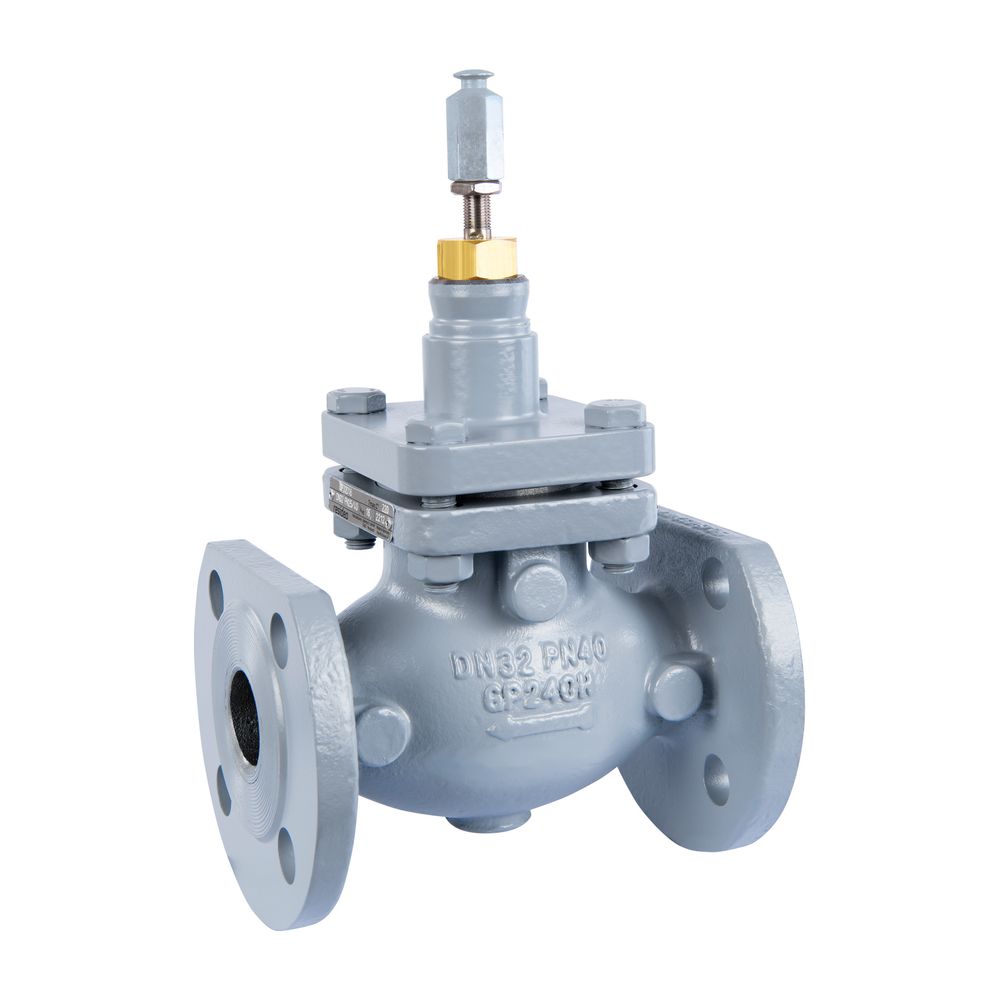

Resideo 2-Wege-Ventil DF-D, Stahlguss, PN 40, Flansch DN 15, Kvs 1,0

Das Resideo 2-Wege-Ventil DF-D aus Stahlguss mit Flanschanschluss DN 15 und einem Kvs-Wert von 1,0 ist für die präzise Regelung von Warm- und Kaltwasser in Heizungs-, Kühl- und Klimaanlagen konzipiert. Es eignet sich für Anwendungen mit Mediumtemperaturen von 2 °C bis 220 °C und ist kompatibel mit Wasser, das bis zu 50 % Glykol enthält. Das Ventil ist für einen Nenndruck von PN 40 ausgelegt und bietet eine hohe Zuverlässigkeit durch seine robuste Bauweise.

Wie wird das Resideo 2-Wege-Ventil DF-D eingesetzt?

Das Ventil wird in Verbindung mit einem Stellantrieb verwendet, um den Durchfluss von Wasser in verschiedenen Anlagen zu steuern. Typische Einsatzbereiche sind Heizungs-, Kühl- und Klimaanlagen, in denen eine genaue Temperaturregelung erforderlich ist. Die gleichprozentige Regelcharakteristik ermöglicht eine feinfühlige Anpassung des Volumenstroms, was eine effiziente und moderne Temperatursteuerung unterstützt. Als Medium kann Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden, was den Anforderungen nach VDI 2035 entspricht.

Welche Materialien und Bauweise zeichnen das Ventil aus?

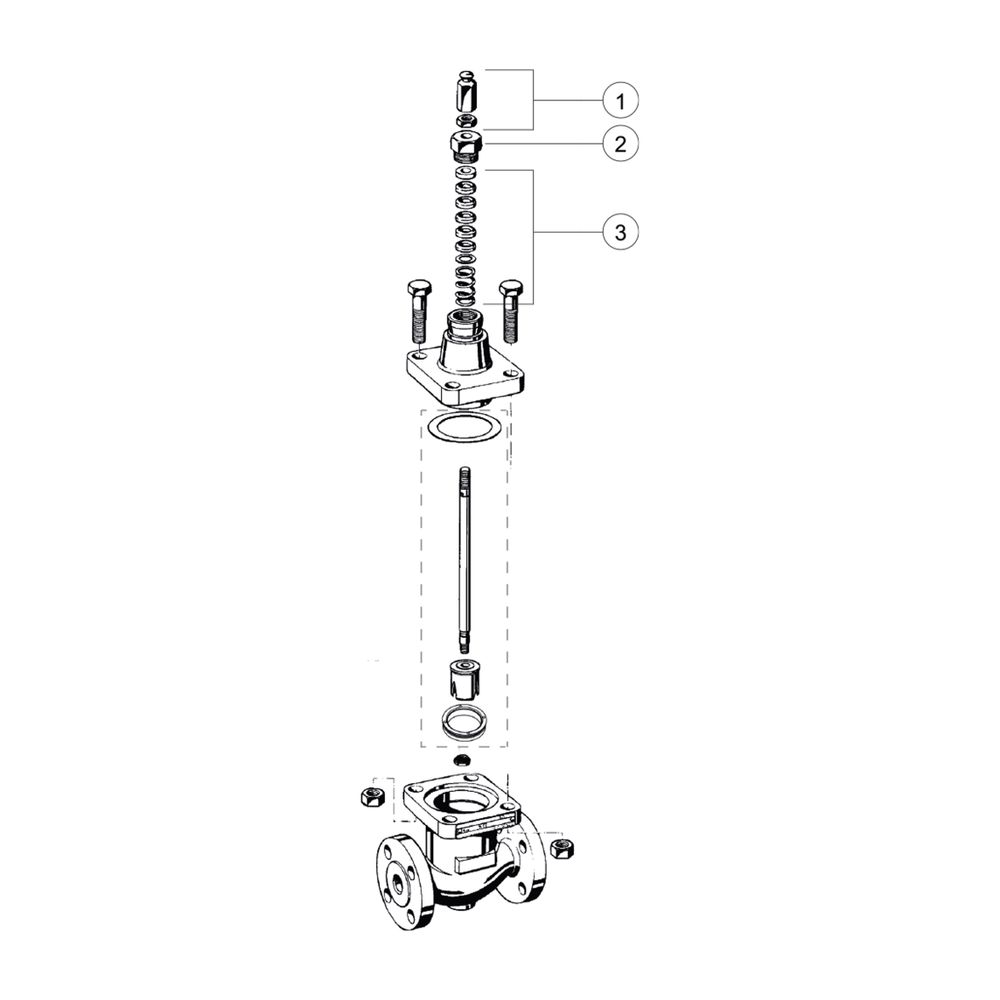

Das Gehäuse des Ventils besteht aus Stahlguss GS-C25 und ist mit Flanschanschlüssen ausgestattet, die eine sichere Verbindung im Rohrsystem ermöglichen. Der Ventilsitz ist metallisch ausgeführt, was die Lebensdauer erhöht und für eine geringe Leckrate sorgt. Die selbstnachstellende Stopfbuchsenpackung trägt zur dauerhaften Dichtigkeit bei und minimiert den Wartungsaufwand. Eine Grundierung schützt die Oberfläche des Gehäuses.

Welche technischen Eigenschaften und Leistungsmerkmale besitzt das Ventil?

Das Ventil verfügt über einen Ventilhub von 20 mm und einen maximalen Schließdruck von 1600 kPa. Der Kvs-Wert von 1,0 gibt den Durchfluss bei vollem Öffnungsgrad an, während der Leckverlust des Kvs-Wertes mit 0,05 % sehr gering ist. Das Einstellverhältnis (Svo) beträgt 2, was auf ein hohes Stellverhältnis hinweist. Die Flanschanschlüsse sind für einen Nenndruck von PN 40 ausgelegt und haben eine Nennweite von DN 15. Die Aktion zum Öffnen erfolgt durch Ausfahren der Ventilstange.

Wie ist die Temperatur- und Mediumverträglichkeit des Ventils?

Das Ventil ist für Mediumtemperaturen von 2 °C bis 220 °C ausgelegt und kann mit Wasser betrieben werden, das bis zu 50 % Glykol enthält. Es ist für Heizungs- und Kühlanwendungen geeignet, jedoch nicht für Brauchwasser oder Leitungswasser vorgesehen.

Technische Daten

• Werkstoff Gehäuse: Stahlguss GS-C25
• Nenndruck: PN 40
• Nennweite: DN 15
• Kvs-Wert: 1,0
• Mediumtemperatur: 2 °C - 220 °C
• Ventilhub: 20 mm
• Max. Schließdruck: 1600 kPa
• Leckverlust des Kvs-Wertes: 0,05 %
• Regelcharakteristik: gleichprozentig
• Rohranschluss: Flansch

Das Resideo 2-Wege-Ventil DF-D überzeugt durch seine robuste Stahlguss-Bauweise, hohe Temperaturbeständigkeit und präzise Regelungseigenschaften. Mit einem Kvs-Wert von 1,0 und einem Nenndruck von PN 40 ist es eine zuverlässige Komponente für Heizungs-, Kühl- und Klimaanlagen, die eine effiziente und langlebige Durchflussregelung erfordern. Es ist für Mediumtemperaturen von 2 °C bis 220 °C geeignet.
