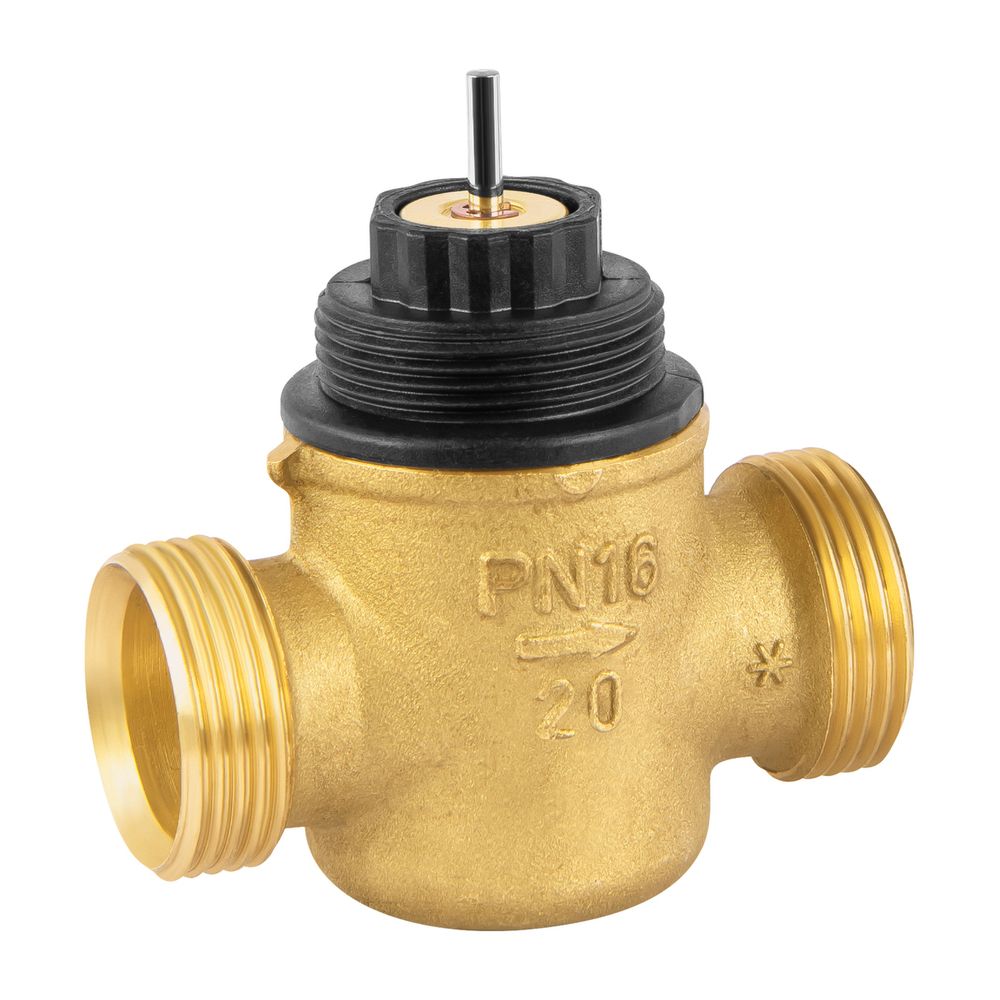

Resideo 2-Wege-Ventil VDE, PN 16, DN 15, Kvs 1,6, konisch dichtend, Auf/Zu

Das Resideo 2-Wege-Ventil VDE, PN 16, DN 15, Kvs 1,6, ist ein konisch dichtendes Auf/Zu-Regelventil. Es ist aus entzinkungsbeständigem Messing gefertigt und wird in Kombination mit einem Stellantrieb zur präzisen Steuerung der Warm- und Kaltwasserzufuhr eingesetzt. Typische Anwendungsbereiche sind Gebläsekonvektoren, kleine Erhitzer und Rückkühler. Das Ventil ist für den Einsatz mit Wasser und bis zu 50 % Glykol gemäß VDI 2035 geeignet und erfüllt die Anforderungen des Nenndrucks PN 16.

Wie funktioniert das Resideo 2-Wege-Ventil VDE?

Das Ventil der Baureihe VDE dient zur Regelung der Warm- und Kaltwasserzufuhr in Heiz- und Kühlsystemen. Es arbeitet in Kombination mit einem Stellantrieb und ermöglicht so die Steuerung des Mediums. Aufgrund seiner kompakten Bauweise ist der Einbau auch bei beengten Platzverhältnissen möglich. Die Einsatzgebiete umfassen unter anderem Gebläsekonvektoren, kleine Erhitzer und Rückkühler.

Welche Materialeigenschaften und Funktionen bietet das Ventil?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Armatur ist wartungsfrei und verfügt über eine Weichdichtung, die für eine geringe Leckage sorgt. Der Ventilhub von 2,5 mm ermöglicht eine hohe Regelgüte, während der hohe Schließdruck von bis zu 300 kPa den sicheren Betrieb unterstützt. Die konisch dichtende Bauweise ermöglicht eine zuverlässige Absperrfunktion.

Welche technischen Spezifikationen sind relevant?

Das Ventil ist für eine Nennweite von DN 15 und einen Kvs-Wert von 1,6 ausgelegt. Der Rohranschluss erfolgt über ein konisch dichtendes Außengewinde. Es ist für Mediumtemperaturen von 2 °C bis 120 °C geeignet und kann mit Wasser sowie Mischungen mit bis zu 50 % Glykol betrieben werden. Der Nenndruck beträgt PN 16.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 1,6
• Ventilhub: 2,5 mm
• Maximaler Schließdruck: 300 kPa
• Werkstoff Gehäuse: Messing, entzinkungsbeständig
• Rohranschluss: Außengewinde, konisch dichtend
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Mediumtemperatur: 2 °C - 120 °C
• Nenndruck: PN 16
• Leckverlust des Kvs-Wertes: 0,02 %

Das Resideo 2-Wege-Ventil VDE überzeugt durch seine kompakte Bauweise, hohe Regelgüte und robuste Ausführung aus entzinkungsbeständigem Messing. Mit einem Kvs-Wert von 1,6 und einem maximalen Schließdruck von 300 kPa eignet es sich besonders für die präzise Steuerung von Heiz- und Kühlsystemen in beengten Einbausituationen.
