Resideo 3-Wege-Regelventil VXE, PN 16 DN 15, Kvs 1, konisch dichtend, stetig

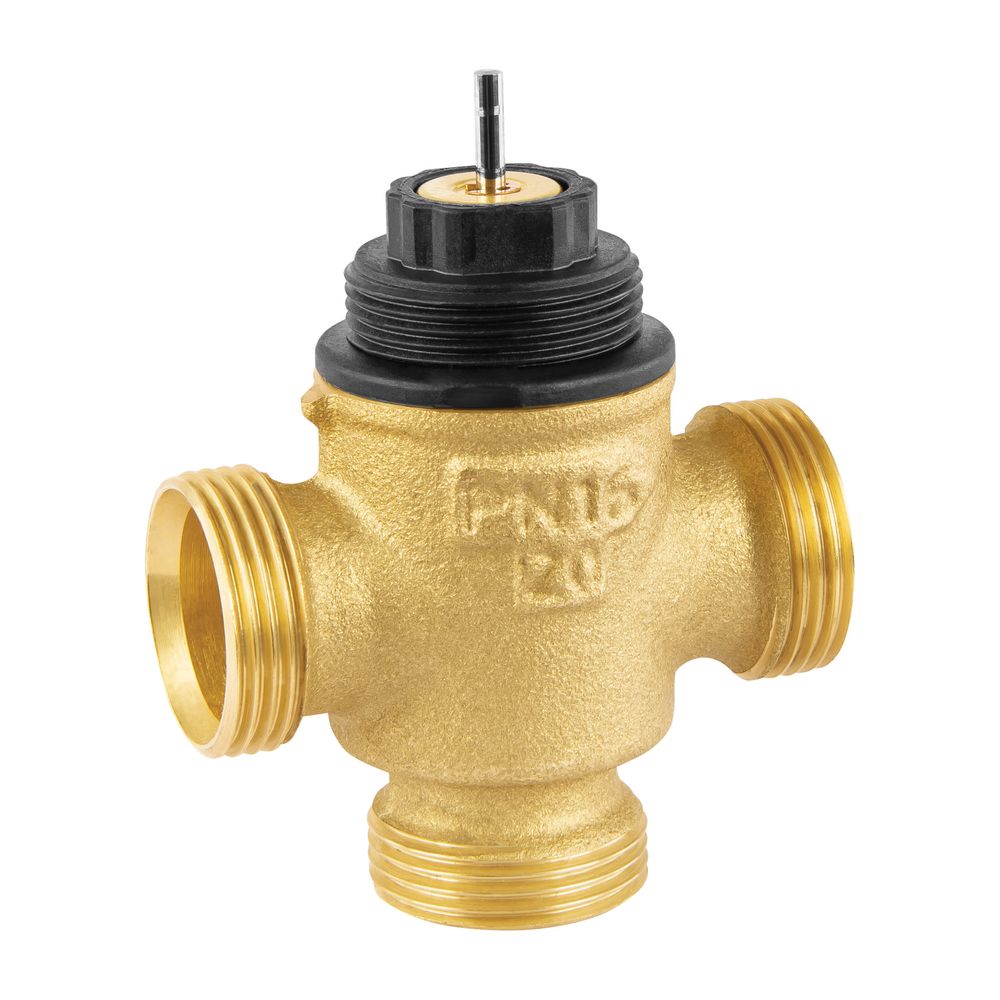

Das Resideo 3-Wege-Regelventil VXE, PN 16 DN 15, Kvs 1, konisch dichtend, stetig ist ein kompaktes Regelventil aus entzinkungsbeständigem Messing. Es dient der präzisen Steuerung der Warm- und Kaltwasserzufuhr in Heizungs- und Kühlanlagen und findet Anwendung in Gebläsekonvektoren, kleinen Erhitzern sowie Rückkühlern. Die Baureihe VXE zeichnet sich durch eine wartungsfreie Konstruktion und eine hohe Regelgüte aus.

Wie wird das Resideo 3-Wege-Regelventil VXE eingesetzt?

Das Ventil wird in Kombination mit einem Stellantrieb verwendet, um die Wasserzufuhr in Heiz- und Kühlsystemen zu regeln. Typische Einsatzbereiche sind Gebläsekonvektoren, kleine Erhitzer und Rückkühler, wo eine zuverlässige und präzise Steuerung der Mediumzufuhr erforderlich ist. Die kompakte Bauform ermöglicht den Einbau auch bei beengten Platzverhältnissen.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus Messing mit entzinkungsbeständiger Werkstoffgüte (DZR), was eine lange Lebensdauer und Korrosionsbeständigkeit sicherstellt. Die Armatur ist wartungsfrei und verfügt über eine Weichdichtung, die für eine geringe Leckage sorgt. Der Ventilhub von 6,5 mm ermöglicht eine hohe Regelgüte, während der hohe Schließdruck von bis zu 600 kPa den sicheren Betrieb unterstützt.

Welche Anschlussarten und technischen Merkmale bietet das Ventil?

Das Ventil ist mit Außengewindeanschlüssen ausgestattet, die konisch dichtend sind. Es stehen verschiedene Anschlussverschraubungen für Gewinde-, Löt- und Klemmanschlüsse zur Verfügung. Die Nennweite beträgt DN 15, der Nenndruck PN 16. Die Regelcharakteristik ist gleichprozentig für das Hauptventil und linear für den Bypass, der mit einem reduzierten Kvs-Wert von 0,63 zur Erleichterung des hydraulischen Abgleichs beiträgt.

Welche Medium- und Temperaturbereiche sind zulässig?

Das Ventil ist für den Einsatz mit Wasser und Medien mit bis zu 50 % Glykol nach VDI 2035 geeignet. Die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen 2 °C und 120 °C. Der Leckverlust des Kvs-Wertes beträgt 0,02 %, was auf eine sehr geringe Undichtigkeit hinweist.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 1
• Kvs-Wert Bypass: 0,63
• Leckverlust des Kvs-Wertes: 0,02 %
• Ventilhub: 6,5 mm
• Nenndruck: PN 16
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: 2 °C
• Max. Schließdruck: 600 kPa
• Anschlüsse: Außengewinde konisch dichtend

Das Resideo 3-Wege-Regelventil VXE überzeugt durch seine kompakte Bauweise, die hohe Regelgüte und die robuste Ausführung aus entzinkungsbeständigem Messing. Mit einem Kvs-Wert von 1, einer Nennweite von DN 15 und einem maximalen Mediumtemperaturbereich bis 120 °C eignet es sich für vielfältige Anwendungen in der Heizungs- und Klimatechnik, bei denen eine präzise und zuverlässige Wasserregelung erforderlich ist.
