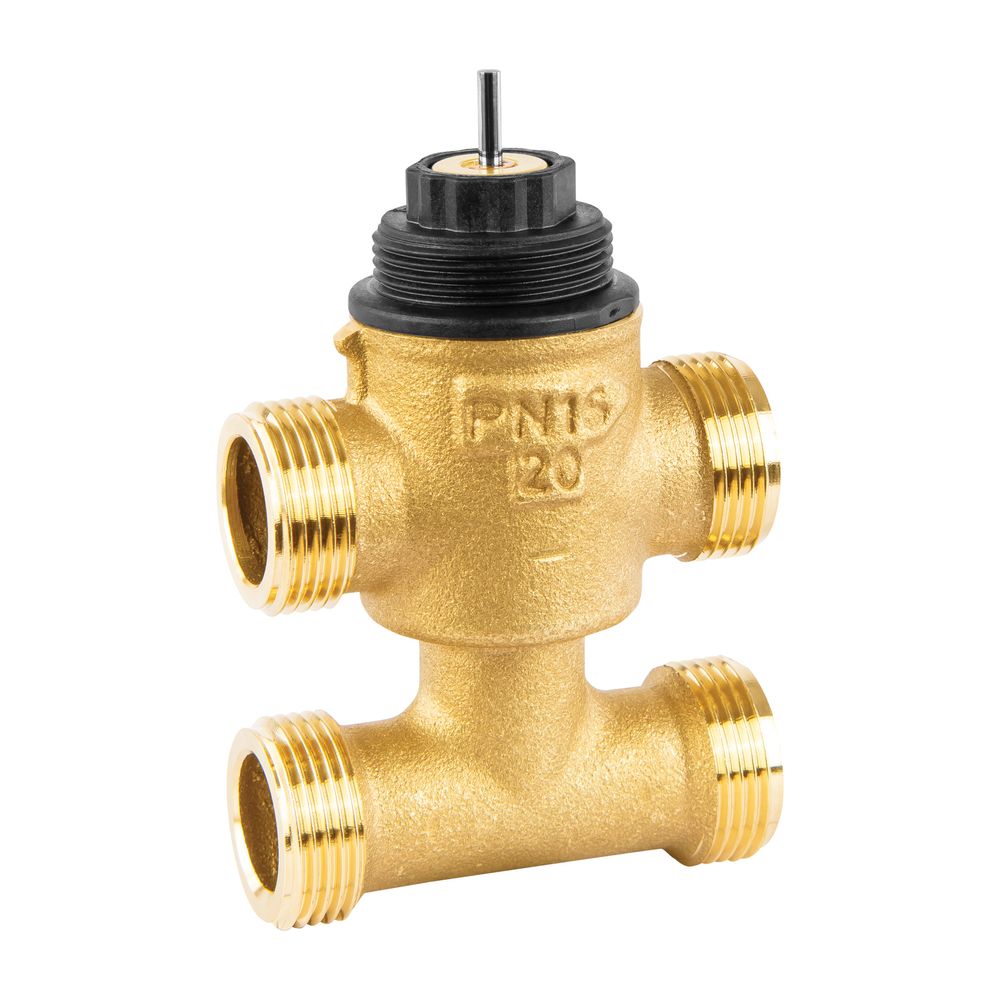

Resideo 3-Wege-Ventil VYE, PN 16 DN 15, Kvs 1,6, flach dichtend, Auf/Zu

Das Resideo 3-Wege-Ventil VYE, PN 16 DN 15, Kvs 1,6, flach dichtend, Auf/Zu ist ein kompaktes Regelventil der Serie VYE. Es wird in Kombination mit einem Stellantrieb zur präzisen Regelung der Warm- und Kaltwasserzufuhr eingesetzt. Typische Einsatzbereiche sind Gebläsekonvektoren, kleine Erhitzer oder Rückkühler. Das Ventil ist aus entzinkungsbeständigem Messing gefertigt und für den Betrieb mit Wasser, auch mit bis zu 50 % Glykol nach VDI 2035, bei einem Nenndruck von PN 16 ausgelegt.

Wie funktioniert das Resideo 3-Wege-Ventil VYE?

Dieses Regelventil steuert die Durchflussmenge von Warm- und Kaltwasser in Heiz- und Kühlsystemen mittels einer Auf/Zu-Funktion in Verbindung mit einem Stellantrieb. Der große Ventilhub von 2,5 mm ermöglicht eine hohe Regelgüte und präzise Steuerung. Die flach dichtenden Außengewindeanschlüsse ermöglichen eine sichere und dichte Verbindung im Rohrsystem.

Welche Materialeigenschaften und Bauweise zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Armatur ist wartungsfrei konzipiert und verfügt über eine Weichdichtung, die Leckagen auf ein Minimum von 0,02 % des Kvs-Wertes reduziert. Die geringe Baugröße des Ventils ermöglicht den Einbau auch bei beengten Platzverhältnissen.

Welche technischen Spezifikationen bietet das Ventil?

Das Ventil ist für einen Kvs-Wert von 1,6 ausgelegt, während der Bypass einen reduzierten Kvs-Wert von 1,0 aufweist, um den hydraulischen Abgleich zu erleichtern. Es ist für Mediumtemperaturen von 2 °C bis 120 °C geeignet und hält einem maximalen Schließdruck von 300 kPa stand. Der Nenndruck beträgt PN 16. Das Medium kann Wasser mit bis zu 50 % Glykol gemäß VDI 2035 sein.

Welche Anschlussmöglichkeiten und Installationshinweise gibt es?

Das Resideo 3-Wege-Ventil VYE ist mit Außengewindeanschlüssen ausgestattet, die flach dichtend sind. Es sind verschiedene Anschlussverschraubungen für Gewinde-, Löt- und Klemmanschlüsse verfügbar, was eine flexible Integration in unterschiedliche Rohrsysteme ermöglicht. Die Nennweite beträgt DN 15. Das Ventil ist nicht für eine verteilende Einbauweise vorgesehen, unterstützt jedoch die Verwendung eines T-Stücks für 4-Wege-Anschlüsse. Der Oberflächenschutz ist unbehandelt.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 1,6
• Kvs-Wert Bypass: 1,0
• Ventilhub: 2,5 mm
• Max. Schließdruck: 300 kPa
• Mediumtemperatur: 2 °C - 120 °C
• Leckverlust des Kvs-Wertes: 0,02 %
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Außengewinde flach dichtend

Das Resideo 3-Wege-Ventil VYE bietet eine zuverlässige und präzise Regelung der Warm- und Kaltwasserzufuhr in Heiz- und Kühlsystemen. Mit seinem Kvs-Wert von 1,6, der robusten Messingausführung und der Eignung für Mediumtemperaturen von 2 °C bis 120 °C ist es eine vielseitige und wartungsfreie Lösung für den Einsatz in Gebläsekonvektoren, kleinen Erhitzern und Rückkühlern.
