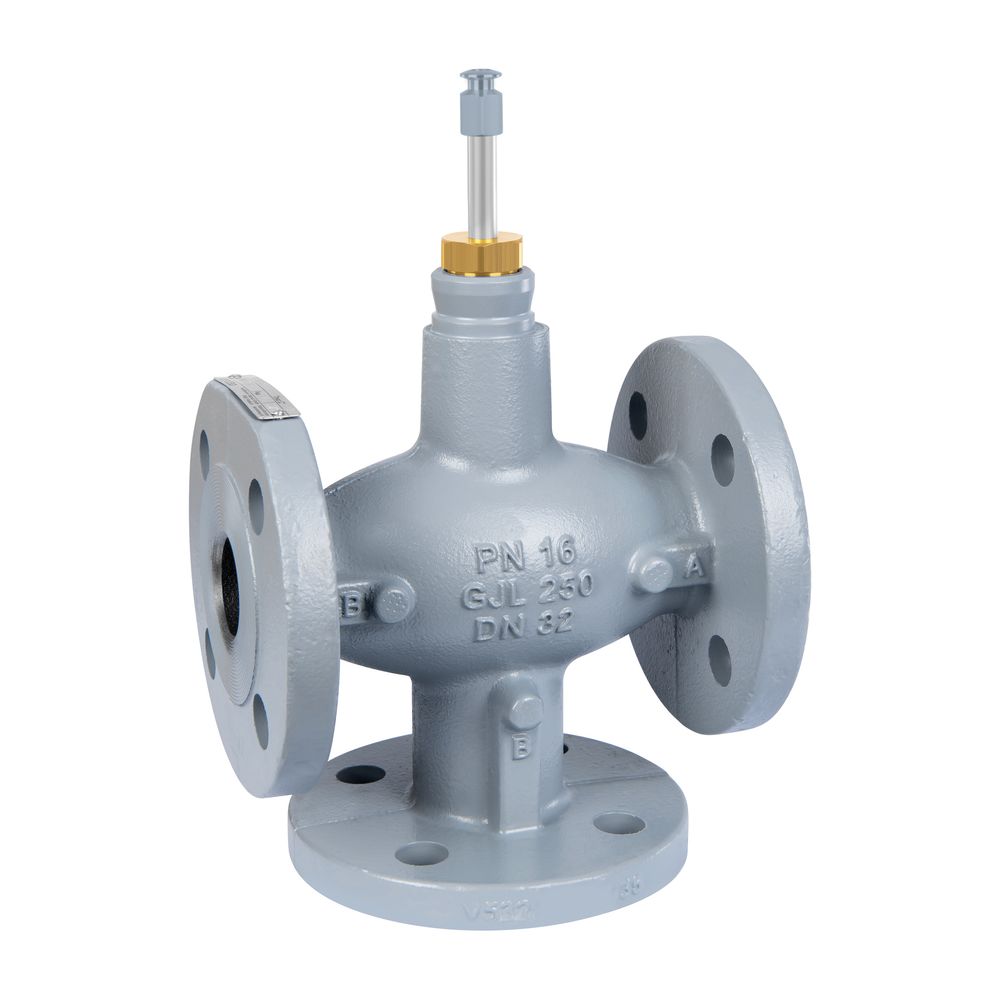

Resideo 3-Wege-Ventil XF-B Grauguss, PN 16, Flansch DN 20, Kvs 6,3

Das Resideo 3-Wege-Ventil XF-B aus Grauguss ist ein robustes Mischventil mit Flanschanschlüssen in der Nennweite DN 20 und einem Kvs-Wert von 6,3. Es eignet sich vorwiegend für die präzise Regelung von Warm- und Kaltwasser in Heizungs-, Kühl- und Klimaanlagen aller Art. Das Ventil ist für Mediumtemperaturen von 2 °C bis 170 °C ausgelegt und entspricht der Druckstufe PN 16.

Wie wird das Resideo 3-Wege-Ventil XF-B eingesetzt?

Das Dreiwege-Mischventil wird in Verbindung mit einem Stellantrieb verwendet, um die Temperaturregelung in verschiedenen Anlagen zu steuern. Typische Einsatzbereiche sind Heizungs-, Kühl- und Klimasysteme, in denen Warm- oder Kaltwasser gemischt und geregelt wird. Das Ventil ermöglicht eine flexible Steuerung der Durchflussmengen und Temperaturen, um den Anforderungen moderner Haustechnik gerecht zu werden. Es ist für Medien wie Wasser mit bis zu 50 % Glykol nach VDI 2035 geeignet.

Welche Materialien und Bauweise zeichnen das Ventil aus?

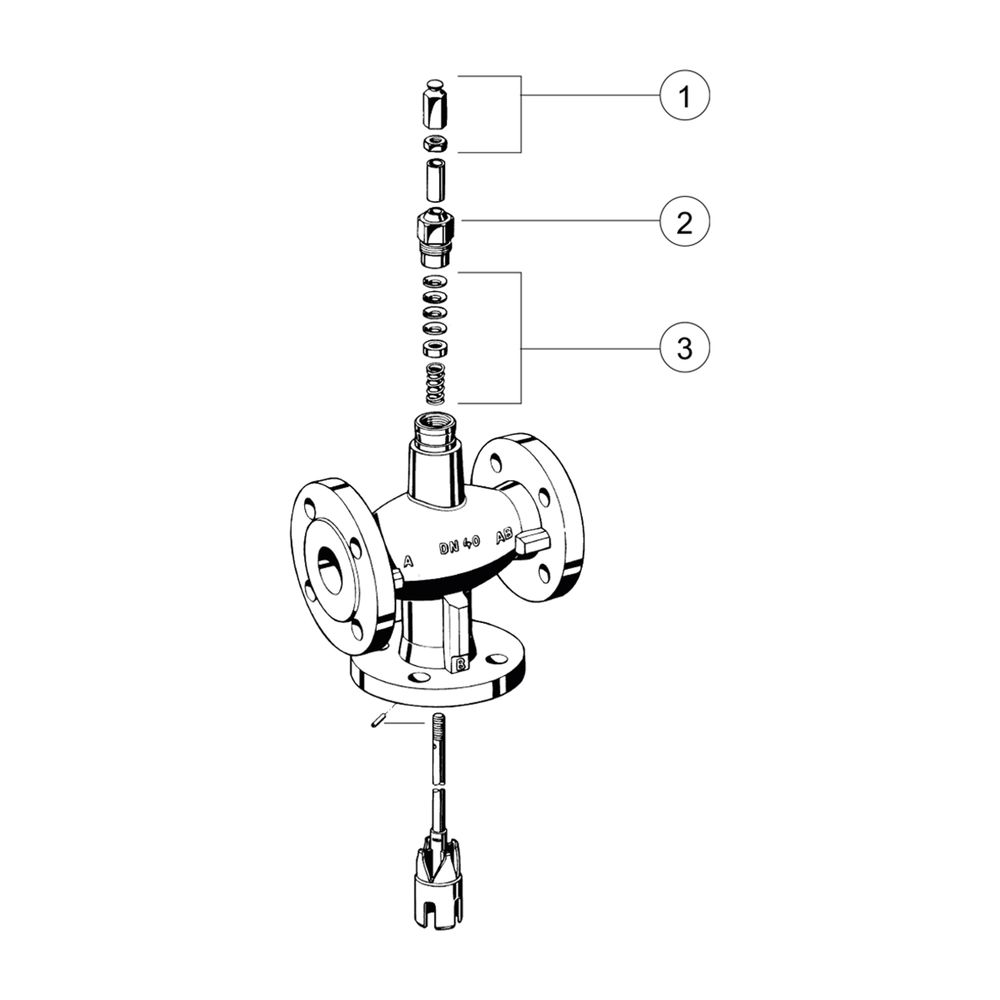

Das Gehäuse des Ventils besteht aus hochwertigem Grauguss GG 25 (GJL-250) und ist mit einer Grundierung versehen. Die Flanschanschlüsse ermöglichen eine sichere Verbindung mit Rohrleitungen. Der Ventilsitz ist metallisch ausgeführt, was eine lange Lebensdauer und hohe Verschleißfestigkeit sicherstellt. Eine selbstnachstellende Stopfbuchsenpackung minimiert Leckagen und sorgt für eine zuverlässige Abdichtung. Die geringe Leckrate beträgt 0,5 % des Kvs-Wertes.

Welche technischen Eigenschaften und Regelcharakteristiken besitzt das Ventil?

Das Ventil verfügt über einen Ventilhub von 20 mm und ein hohes Stellverhältnis, das eine präzise Temperaturregelung ermöglicht. Die Regelcharakteristik ist für den Anschluss A-AB gleichprozentig und für B-AB linear ausgelegt. Der maximale Schließdruck beträgt 1000 kPa, und der maximale Differenzdruck in geöffneter Stellung liegt bei 10 kPa.

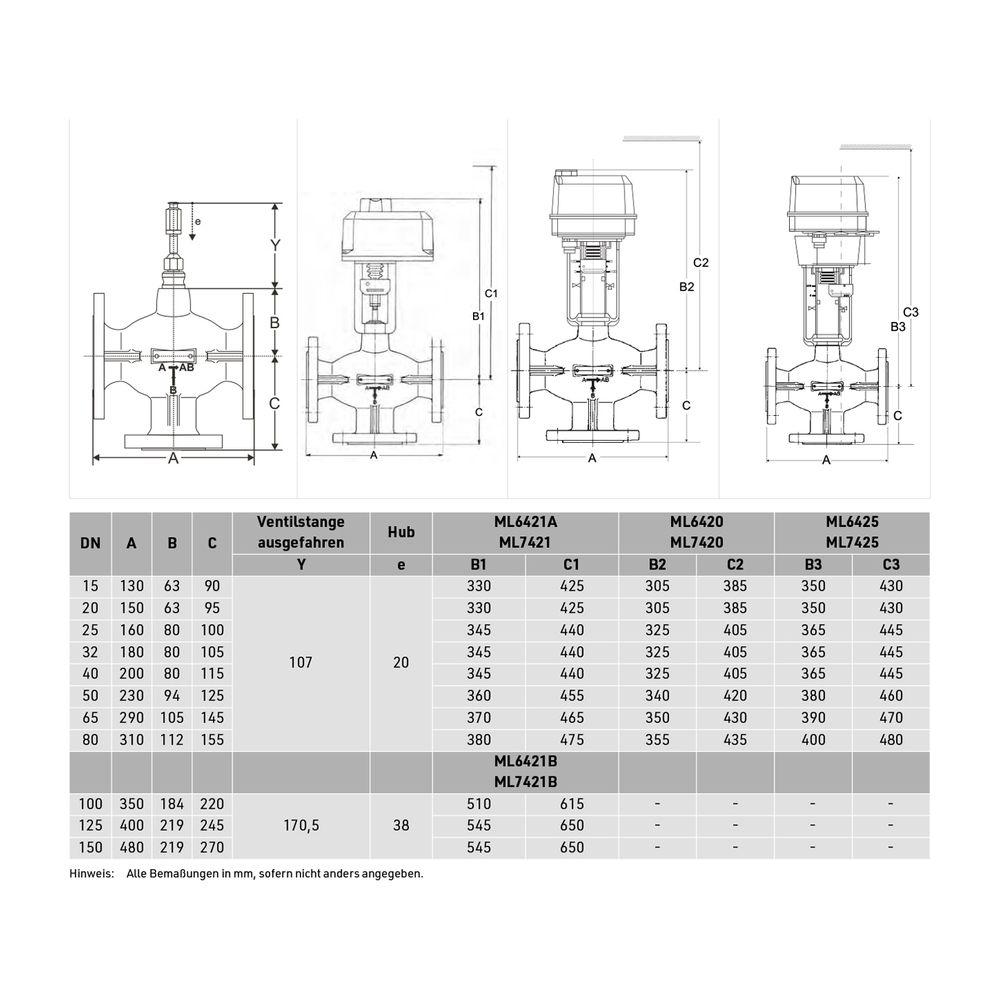

Technische Daten

• Werkstoff Gehäuse: Grauguss GG 25 (GJL-250)
• Nennweite: DN 20
• Kvs-Wert: 6,3
• Druckstufe: PN 16
• Mediumtemperatur: 2 °C - 170 °C
• Ventilhub: 20 mm
• Max. Schließdruck: 1000 kPa
• Max. Differenzdruck (geöffnet): 10 kPa
• Leckverlust Kvs-Wert: 0,5 %
• Regelcharakteristik: gleichprozentig (A-AB), linear (B-AB)

Das Resideo 3-Wege-Ventil XF-B bietet eine zuverlässige Lösung für die Temperaturregelung in Heizungs-, Kühl- und Klimaanlagen. Mit seinem robusten Graugussgehäuse, der Nennweite DN 20 und einem Kvs-Wert von 6,3 ist es für anspruchsvolle Anwendungen konzipiert. Die breite Spanne der Mediumtemperatur von 2 °C bis 170 °C und der maximale Schließdruck von 1000 kPa unterstreichen die Leistungsfähigkeit dieses Ventils.
