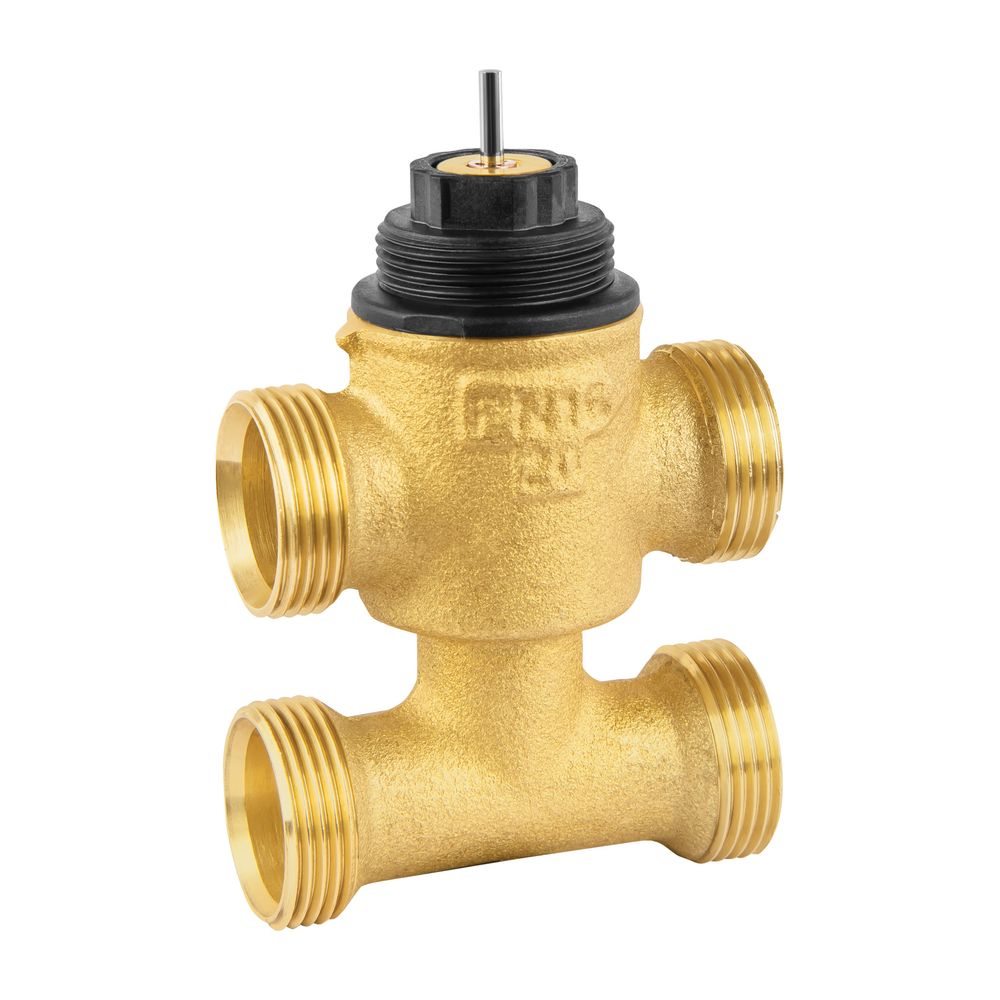

Resideo 3-Wege-Ventil VYE, PN 16 DN 20, Kvs 2,5, konisch dichtend, Auf/Zu

Das Resideo 3-Wege-Ventil VYE ist ein PN 16 DN 20 Regelventil mit einem Kvs-Wert von 2,5, das konisch dichtend arbeitet und für Auf/Zu-Funktionen ausgelegt ist. Dieses Ventil der Serie VYE von Resideo dient in Kombination mit einem Stellantrieb der präzisen Regelung der Warm- und Kaltwasserzufuhr. Es findet typischerweise Anwendung in Gebläsekonvektoren, kleinen Erhitzern oder Rückkühlern.

Wie wird das Resideo Dreiwegeventil VYE eingesetzt?

Das Ventil wird in Kombination mit einem Stellantrieb verwendet, um die Zufuhr von Warm- und Kaltwasser präzise zu regeln. Typische Einsatzbereiche sind Heiz- und Kühlsysteme wie Gebläsekonvektoren, kleine Erhitzer oder Rückkühler, wo eine zuverlässige und genaue Steuerung der Durchflussmengen erforderlich ist.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing (DZR), das eine hohe Langlebigkeit und Beständigkeit gegen Korrosion bietet. Diese Materialwahl trägt zur Wartungsfreiheit des Ventils bei und ermöglicht eine robuste Performance in verschiedenen Anwendungen. Die kompakte Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen. Die Anschlüsse sind als Außengewinde mit flacher Dichtung ausgeführt, was eine flexible Montage ermöglicht.

Welche technischen Merkmale und Funktionen bietet das Ventil?

Das Ventil verfügt über einen Ventilhub von 2,5 mm und einen maximalen Schließdruck von 200 kPa. Die Weichdichtung sorgt für eine geringe Leckage mit einem Leckverlust des Kvs-Wertes von nur 0,02 %. Im Bypass sind reduzierte Kvs-Werte von 1,6 mit linearer Kennlinie vorhanden, um den hydraulischen Abgleich zu erleichtern. Der große Hub trägt zu einer hohen Regelgüte bei.

Welche Anschlussarten sind verfügbar?

Das Dreiwegeventil VYE ist mit verschiedenen Anschlussverschraubungen erhältlich, darunter Gewinde-, Löt- und Klemmanschlüsse. Die hier beschriebene Ausführung verfügt über Außengewindeanschlüsse.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Kvs-Wert: 2,5
• Kvs-Wert Bypass: 1,6
• Leckverlust des Kvs-Wertes: 0,02 %
• Leckverlust des Kvs-Wertes Bypass: 0,02 %
• Ventilhub: 2,5 mm
• Max. Schließdruck: 200 kPa
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Mediumtemperatur: 2 °C - 120 °C
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Anschlüsse: Außengewinde flach dichtend

Das Resideo 3-Wege-Ventil VYE bietet eine präzise und zuverlässige Regelung der Wasserzufuhr in Heizungs- und Kühlsystemen. Die Kombination aus robustem Messinggehäuse, hoher Regelgüte und vielseitigen Anschlussmöglichkeiten macht es zu einer flexiblen Lösung für verschiedene Anwendungen. Mit einem Kvs-Wert von 2,5 und einem maximalen Schließdruck von 200 kPa erfüllt es anspruchsvolle Anforderungen an die Durchflusssteuerung.
