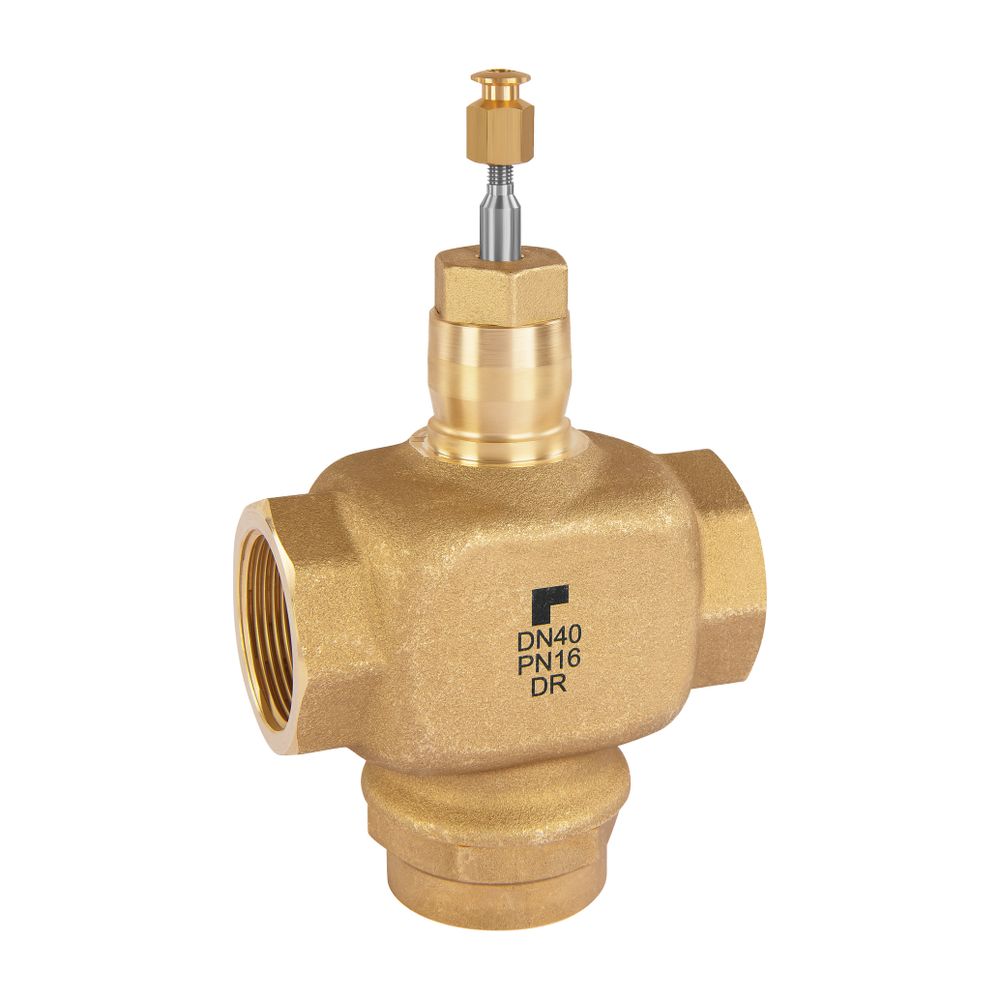

Resideo 3-Wege-Ventil XI Messing, PN 16, Innengewinde DN 40, Kvs 25
Das Resideo 3-Wege-Ventil XI aus entzinkungsbeständigem Messing ist ein Regelventil mit Innengewinde DN 40, ausgelegt für den Nenndruck PN 16 und einem Kvs-Wert von 25. Es dient der stetigen Regelung der Wassertemperatur in Heizungs-, Lüftungs- und Klimaanlagen und ist für Medien mit Temperaturen von 2 bis 170 Grad Celsius sowie einem Glykolanteil von bis zu 50 % nach VDI 2035 geeignet.
Wie wird das Resideo 3-Wege-Ventil XI eingesetzt?
Das Ventil arbeitet in Kombination mit einem Stellantrieb der Baureihen ML64... oder ML74... und ermöglicht eine kontinuierliche Temperaturregelung durch einen Ventilhub von 20 mm. Die Regelcharakteristik ist gleichprozentig für den Anschluss A-AB und linear für B-AB, was eine präzise Steuerung des Durchflusses ermöglicht.
Welche Merkmale zeichnen das Ventil aus?

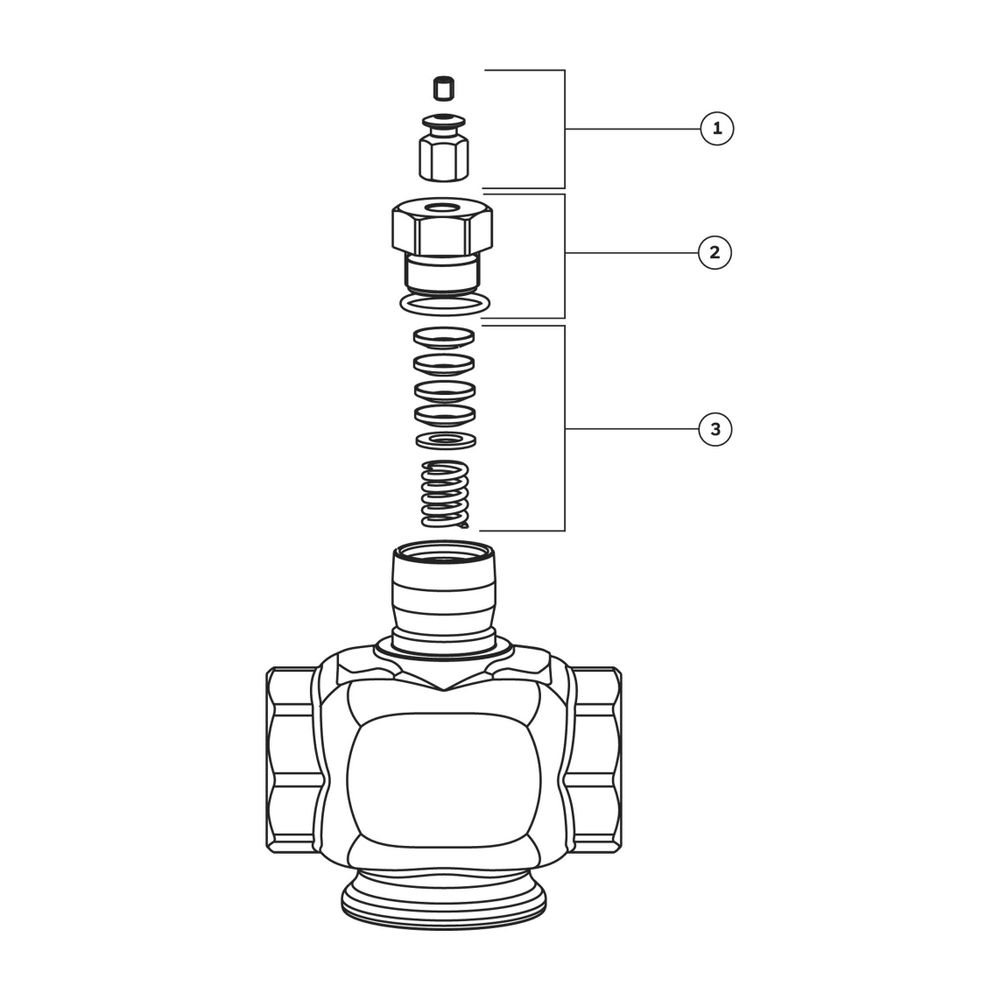

Das Gehäuse besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR), das eine lange Lebensdauer und Korrosionsbeständigkeit bietet. Die selbstnachstellende Stopfbuchspackung sorgt für eine geringe Leckrate von nur 0,05 % des Kvs-Wertes. Das Ventil bietet ein hohes Stellverhältnis für eine moderne und effiziente Temperaturregelung. Zudem bleibt der Gesamt-Durchfluss über den gesamten Ventilhub konstant.
Technische Daten
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
- Anschlüsse: Innengewinde nach ISO 228
- Nennweite: DN 40
- Kvs-Wert: 25
- Leckverlust: 0,05 % des Kvs-Wertes
- Ventilhub: 20 mm
- Mediumtemperatur: 2 °C bis 170 °C
- Nenndruck: PN 16
- Regelcharakteristik: gleichprozentig (A-AB), linear (B-AB)
- Maximaler Schließdruck: 460/1300 kPa
Das Resideo 3-Wege-Ventil XI stellt eine zuverlässige und präzise Lösung für die Wassertemperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen dar. Mit seinem robusten Messinggehäuse, der Nennweite DN 40 und einem Kvs-Wert von 25 bietet es eine hohe Leistungsfähigkeit und Langlebigkeit. Die geringe Leckrate und der konstante Durchfluss über den gesamten Ventilhub tragen zur Effizienz und Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Produktgruppe | Ventile und Antriebe |
| Hersteller-Artikelnummer | XI40B25 |
| Hersteller | Resideo |
| Anschlüsse | Innengewinde |
| Artikelnummer | RESIDEO-XI40B25 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5059087012319 |
| Einbauweise verteilend | nein |
| Einstellverhältnis (Svo) | 2 |
| Gewicht | 2,72 kg |
| Hublänge | 20 |
| Höhe Achse | 107 |
| Kennlinien-Charakteristik | gleichprozentig |
| Kennlinien-Charakteristik Bypass | linear |
| Kvs-Wert | 25 |
| Kvs-Wert Bypass | 25 |
| Leckverlust des Kvs-Wertes | 0,05 |
| Leckverlust des Kvs-Wertes Bypass | 0,05 |

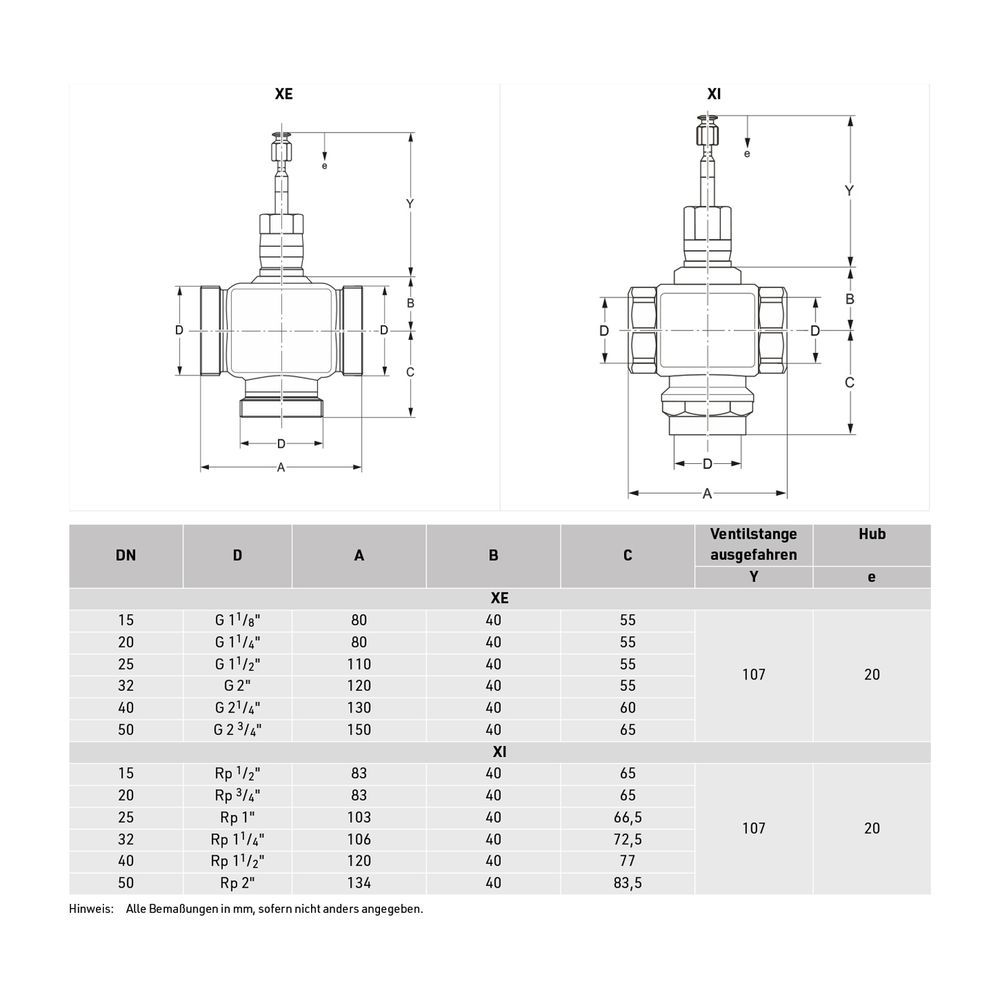

| Länge Anschluss 1 | 60 |
| Länge Anschluss 2 | 60 |
| Länge Anschluss 3 | 77 |
| Mediumtemperatur (Dauerbetrieb) | 2 - 170 |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Mit T-Stück für 4-Wege-Anschluss | nein |
| Nenndurchmesser | DN 40 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser alle Anschlüsse | 40 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
