Resideo 2-Wege-Ventil DI Messing, PN 16, IG DN 40, Kvs 25

Das Resideo 2-Wege-Ventil DI aus der Serie DI ist ein robustes Durchgangsventil aus entzinkungsbeständigem Messing mit Innengewinde (DN 40) und einem Kvs-Wert von 25. Es ist für einen Nenndruck von PN 16 ausgelegt und wird zur stetigen Regelung von Dampf-, Warm- oder Kaltwasser in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt. Das Ventil ist ideal für Medien wie Wasser mit bis zu 50 % Glykolanteil bei Temperaturen von 2 bis 170 Grad Celsius.

Wie funktioniert das Resideo 2-Wege-Ventil DI?

Das Ventil arbeitet mit einer Ventilstange, die zum Öffnen ausgefahren wird, und verfügt über einen Ventilhub von 20 mm. Die Regelcharakteristik ist gleichprozentig, was eine präzise und stufenlose Steuerung des Durchflusses ermöglicht. In Kombination mit einem Stellantrieb der Baureihen ML64... oder ML74... kann das Ventil Dampf, Warm- oder Kaltwasser in technischen Anlagen effizient regeln.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

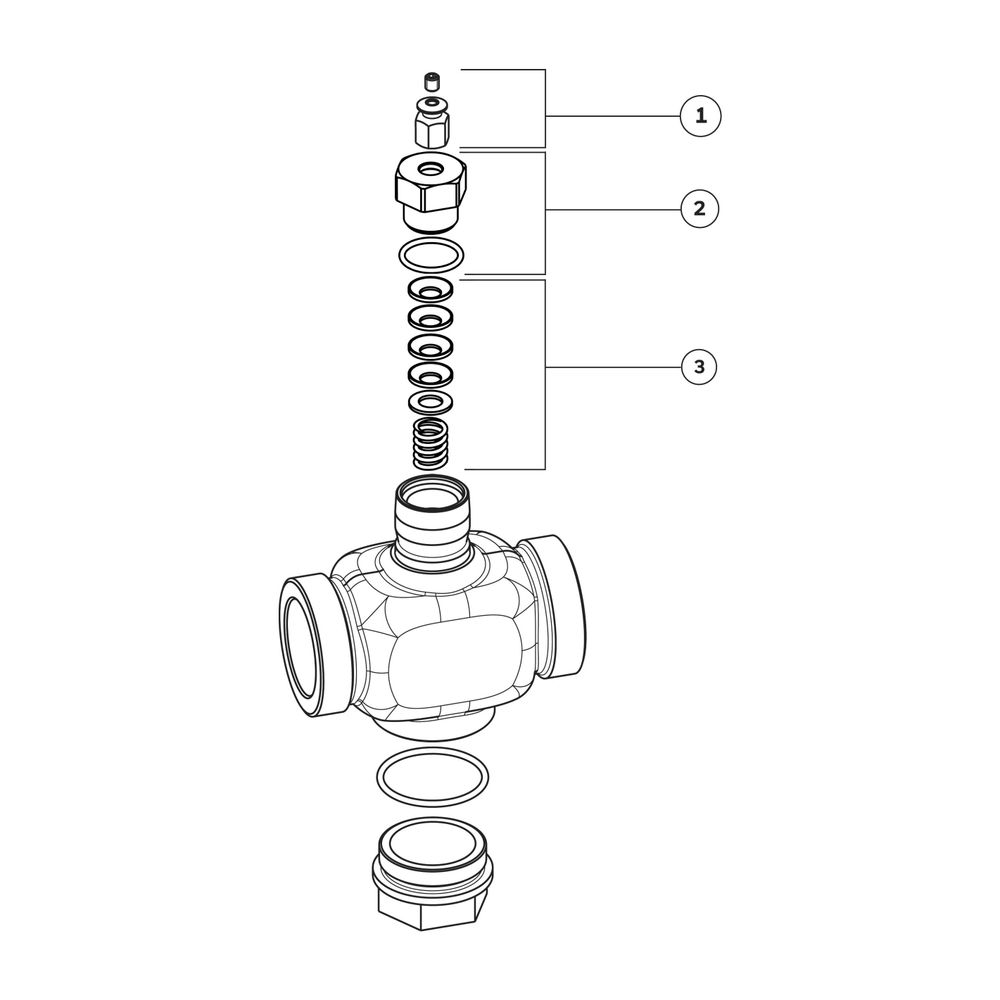

Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Korrosionsbeständigkeit bietet. Die selbstnachstellende Stopfbuchspackung sorgt für eine geringe Leckrate von nur 0,05 % des Kvs-Wertes. Das Ventil ist unbehandelt und verfügt über zylindrische Innengewindeanschlüsse (BSPP) mit einer Länge von jeweils 60 mm. Ein großes Stellverhältnis trägt zu einer präzisen Temperaturregelung bei.

Für welche Anwendungen ist das Ventil geeignet?

Das Resideo 2-Wege-Ventil DI ist speziell für den Einsatz in Heizungs- und Kühlanlagen konzipiert. Es ist nicht für Brauchwasser oder Leitungswasser geeignet. Die Kombination aus robustem Material, präziser Regelung und hoher Temperaturbeständigkeit macht es zu einer geeigneten Lösung für professionelle HLK-Systeme.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 25
• Nenndruck: PN 16
• Mediumtemperatur: 2 bis 170 °C
• Maximaler Schließdruck: 460 kPa
• Ventilhub: 20 mm
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschluss: Innengewinde zylindrisch (BSPP), Länge 60 mm
• Regelcharakteristik: gleichprozentig
• Leckverlust: 0,05 % des Kvs-Wertes

Das Resideo 2-Wege-Ventil DI bietet eine zuverlässige Lösung für die präzise Medienregelung in anspruchsvollen HLK-Systemen. Mit seiner robusten Bauweise aus entzinkungsbeständigem Messing, einer Nennweite von DN 40 und einem Kvs-Wert von 25 ist es für einen Nenndruck von PN 16 ausgelegt und ermöglicht eine effiziente und langlebige Funktion in einem Temperaturbereich von 2 °C bis 170 °C.
