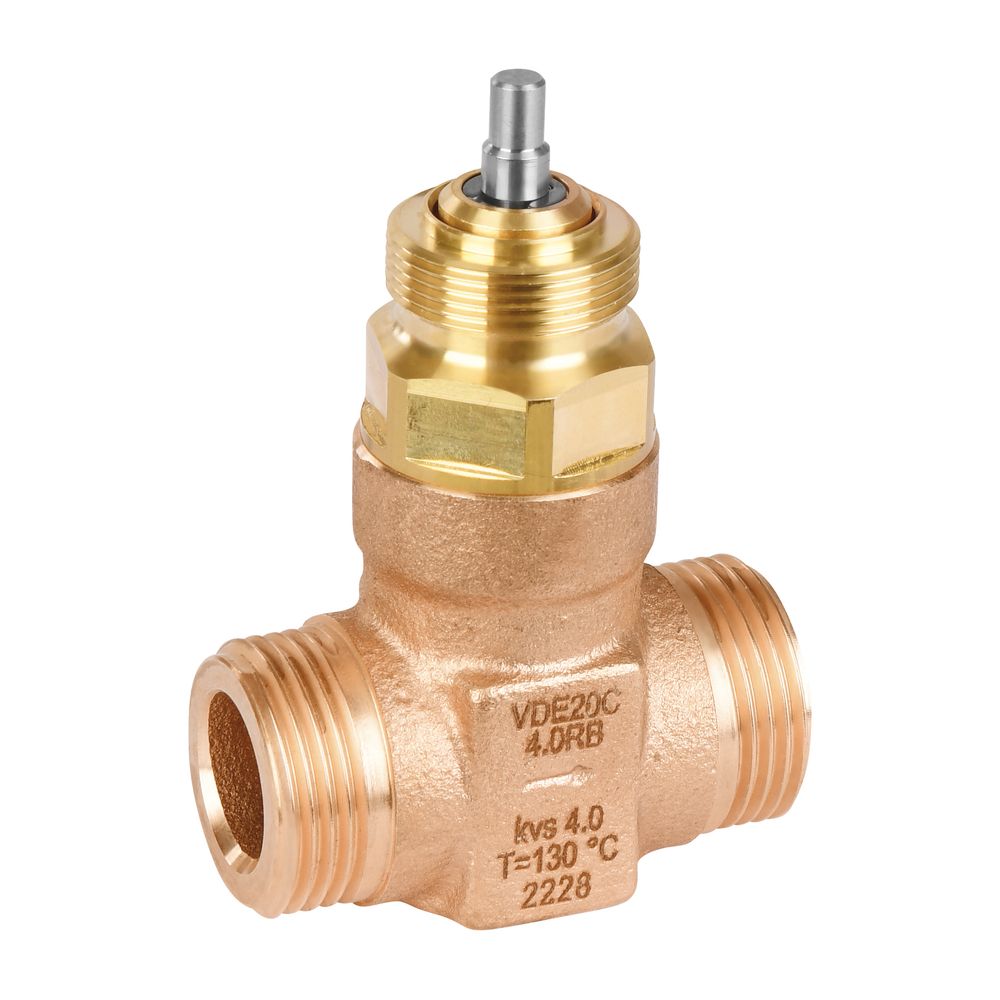

Resideo 2-Wege-Ventil VDE-C Rotguss, PN 25, DN 20, Kvs 4,0, druckentlastet, SV

Das Resideo 2-Wege-Ventil VDE-C aus Rotguss ist ein druckentlastetes Regelventil mit einem Kvs-Wert von 4,0 und einer Nennweite von DN 20. Es ist für die stetige Regelung der Wassertemperatur in Heizungs-, Lüftungs- und Klimaanlagen konzipiert. Besonders geeignet ist es für hydraulische Systeme mit hohen Temperaturen und Drücken, wie sie in Fernwärmesystemen vorkommen. Das Ventil kann mit Wasser und bis zu 50 % Glykol betrieben werden und deckt einen Temperaturbereich von 2 bis 130 °C ab.

Wie funktioniert das Resideo 2-Wege-Ventil VDE-C?

Das Ventil wird in Kombination mit einem Stellantrieb zur stetigen Regelung der Wassertemperatur eingesetzt. Eine gleichprozentige Regelcharakteristik ermöglicht eine präzise Anpassung des Durchflusses. Die Ventilstange fährt zum Öffnen ein, wobei der Ventilhub 6,5 mm beträgt. Die druckentlastete Bauweise ermöglicht eine sichere Funktion auch bei hohen Drücken bis maximal 2500 kPa.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse besteht aus hochwertigem Rotguss (RG5), was zu einer langen Lebensdauer und Korrosionsbeständigkeit beiträgt. Der Ventilsitz ist metallisch auf metallisch ausgeführt, was die Haltbarkeit erhöht. Die kompakte Bauweise erleichtert die Montage. Anschlussverschraubungen sind als Außengewinde zylindrisch nach ISO 228-1 ausgeführt. Das Ventil wird mit einer Schutzkappe ausgeliefert, die auch eine Handverstellung ermöglicht.

Für welche Anwendungen ist das Ventil geeignet?

Das Ventil ist speziell für die Regelung von Warm- und Kaltwasser in Heizungs-, Kühl- und Klimaanlagen konzipiert. Es ist für den Einsatz in Systemen mit hohen Anforderungen an Temperatur und Druck, wie Fernwärmesystemen, geeignet. Das Medium darf bis zu 50 % Glykol enthalten, was den Einsatz in verschiedenen hydraulischen Anlagen ermöglicht. Es ist nicht für Brauchwasser oder Leitungswasser geeignet.

Wie erfolgt die Montage und der Anschluss?

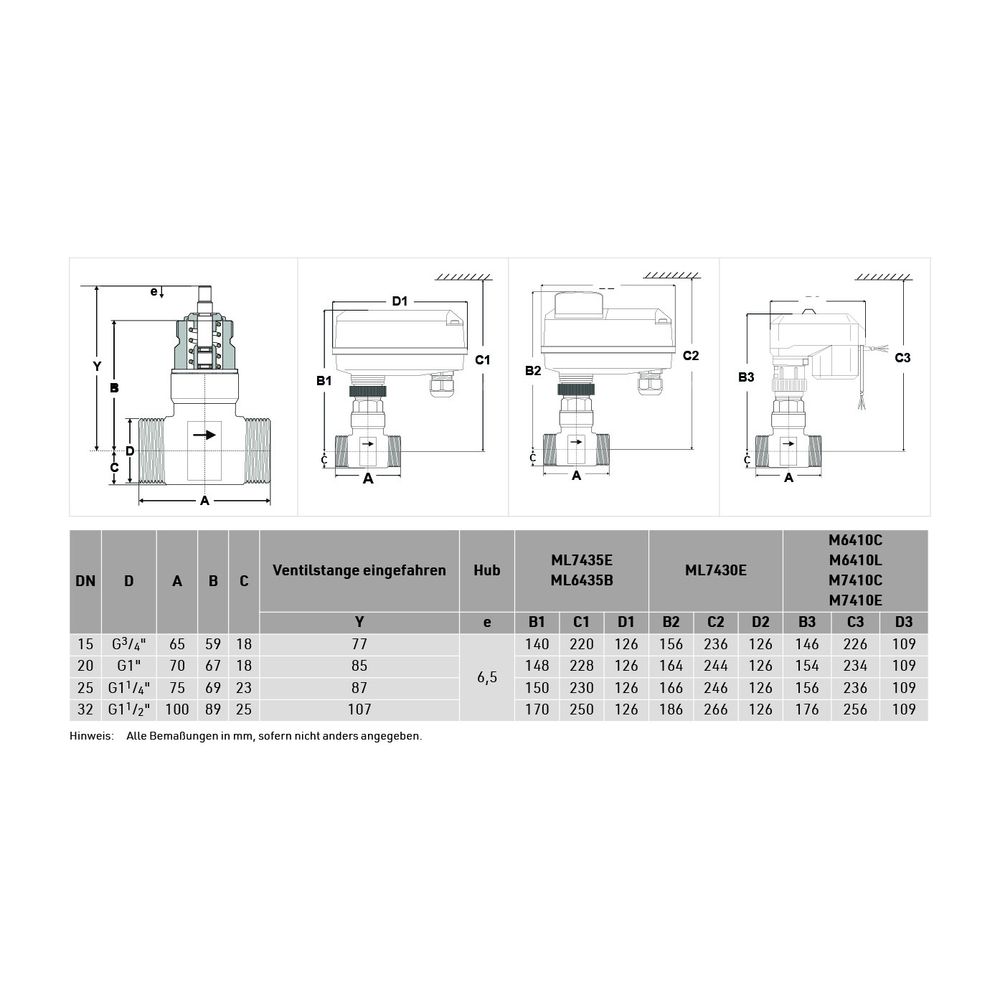

Die Montage des Stellantriebs erfolgt werkzeuglos, was die Installation vereinfacht. Das Ventil verfügt über Außengewindeanschlüsse mit flachdichtender Ausführung, jeweils mit einer Länge von 35 mm und einem Rohraußendurchmesser von 20 mm. Anschlussverschraubungen mit Außengewindetülle oder Schweißtülle sind als Zubehör erhältlich, um flexible Einbaulösungen zu ermöglichen.

Technische Daten

• Werkstoff Gehäuse: Rotguss (Bronze RG5)
• Nennweite: DN 20
• Kvs-Wert: 4,0
• Nenndruck: PN 25
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 2 °C
• Max. Schließdruck: 2500 kPa
• Ventilhub: 6,5 mm
• Leckverlust des Kvs-Wertes: 0,05 %
• Regelcharakteristik: gleichprozentig

Das Resideo 2-Wege-Ventil VDE-C bietet eine zuverlässige und präzise Regelung von Wasser in Heizungs- und Kühlsystemen. Mit seiner robusten Rotguss-Bauweise, dem Kvs-Wert von 4,0 und der druckentlasteten Konstruktion ist es für hohe Temperaturen und Drücke bis PN 25 ausgelegt und ermöglicht eine lange Lebensdauer sowie einfache Montage.
