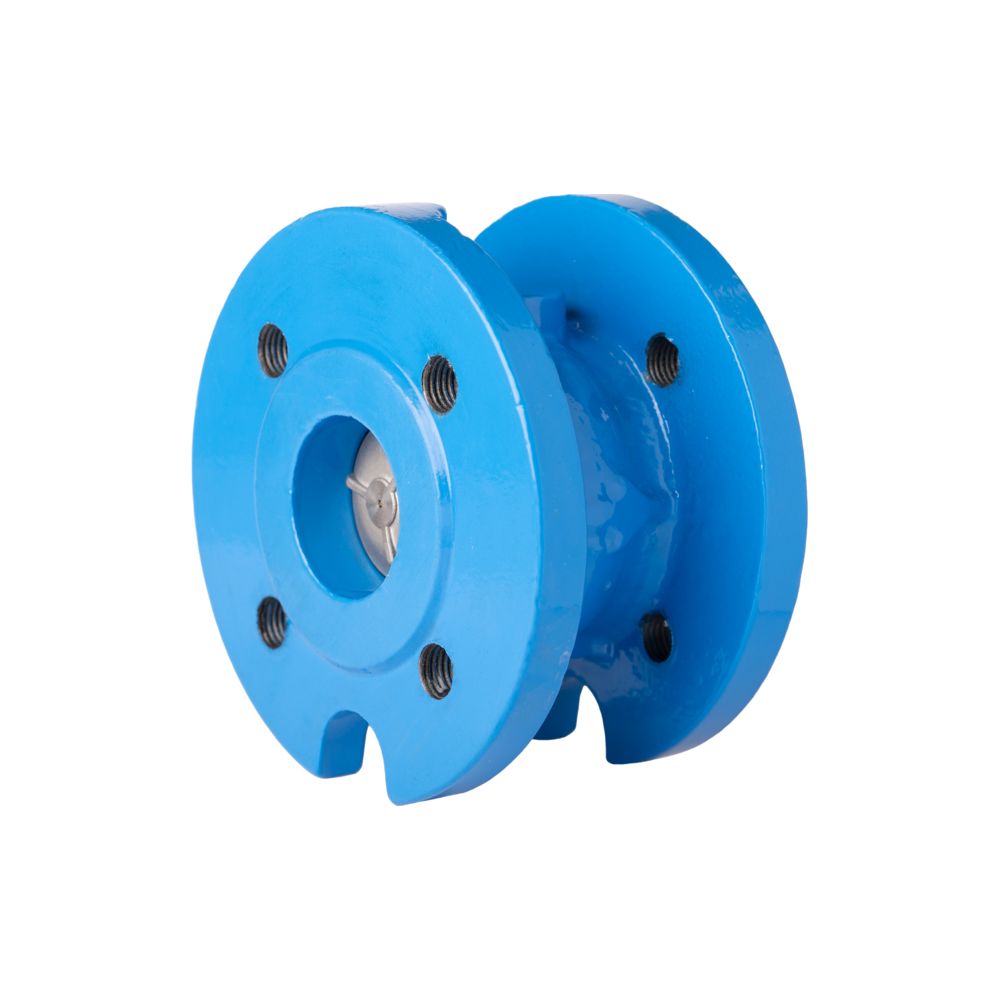

Resideo Rückflussverhinderer V6002, Grauguss, Flansch, PN 16, DN 100

Der Resideo Rückflussverhinderer V6002 aus Grauguss mit Flanschanschluss und der Nennweite DN 100 ist für den Einsatz in Heiz- und Klimasystemen (HVAC) konzipiert. Er verhindert selbstständig das Rückdrücken, Rückfließen und Rücksaugen von Heiz- oder Kühlwasser und eignet sich für Rohrleitungen mit einem Nenndruck von PN 16. Das Gerät ist für den Einbau in horizontale und vertikale Leitungen geeignet und kann mit Heizungswasser betrieben werden, das bis zu 50 % Glykol enthält.

Wie funktioniert der Rückflussverhinderer V6002?

Der Rückflussverhinderer der Serie V6002 arbeitet selbsttätig, um das Rückfließen von Wasser in Heiz- und Kühlsystemen zu verhindern. Durch die Konstruktion des Innenteils und die optimierte Gehäuseform werden Turbulenzen minimiert, was zu geringeren Druckverlusten führt. Die Rückschlagklappe öffnet bei einem definierten Öffnungsdruck von 14,9 und schließt zuverlässig mit einer Schließfeder, um den Rückfluss zu unterbinden.

Für welche Medien und Temperaturen ist der V6002 geeignet?

Der Rückflussverhinderer ist für Heizungswasser mit einem Glykolanteil von bis zu 50 % ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 150 °C. Damit ist das Gerät für die meisten Anwendungen in Heiz- und Klimaanlagen geeignet, die diese Temperaturbereiche und Medienanforderungen erfüllen.

Welche Werkstoffe und Ausführungen sind beim V6002 verbaut?

Das Gehäuse des Rückflussverhinderers besteht aus korrosionsbeständigem Grauguss (Gusseisen GG 25, GJL-250) mit einer beschichteten Oberfläche. Die Dichtung ist aus Fluorkautschuk (FPM/FKM) gefertigt, was eine hohe Beständigkeit gegenüber den eingesetzten Medien sicherstellt. Die Ausführung ist gerade mit Flanschanschlüssen, die einen Rohraußendurchmesser von 100 mm besitzen.

Wie sind die Anschlussmaße und der Einbau gestaltet?

Der Rückflussverhinderer hat eine Bauhöhe von 220 und eine Anschlusslänge von jeweils 85 auf beiden Seiten. Die Flanschanschlüsse sind für den Nenndruck PN 16 ausgelegt. Das Gerät kann sowohl in horizontalen als auch vertikalen Rohrleitungen installiert werden, was eine flexible Einbausituation ermöglicht.

Technische Daten

• Werkstoff Gehäuse: Grauguss (Gusseisen GG 25, GJL-250)
• Nennweite: DN 100
• Nenndruck: PN 16
• Kvs-Wert: 360
• Mediumtemperatur: -10 °C bis 150 °C
• Anschlüsse: Flansch
• Bauhöhe: 220
• Dichtung: Fluorkautschuk (FPM/FKM)
• Öffnungsdruck Ventilkegel: 14,9
• Winkel der Rückschlagklappe: 90

Der Rückflussverhinderer V6002 von Resideo bietet eine zuverlässige Lösung zur Verhinderung von Rückflüssen in Heiz- und Klimasystemen. Mit seiner robusten Graugussausführung, der Eignung für Heizungswasser mit Glykolanteil und der flexiblen Einbaumöglichkeit in verschiedene Rohrleitungsführungen erfüllt er die Anforderungen an eine langlebige und effiziente Rohrleitungsarmatur mit einer Nenndruckstufe von PN 16.
