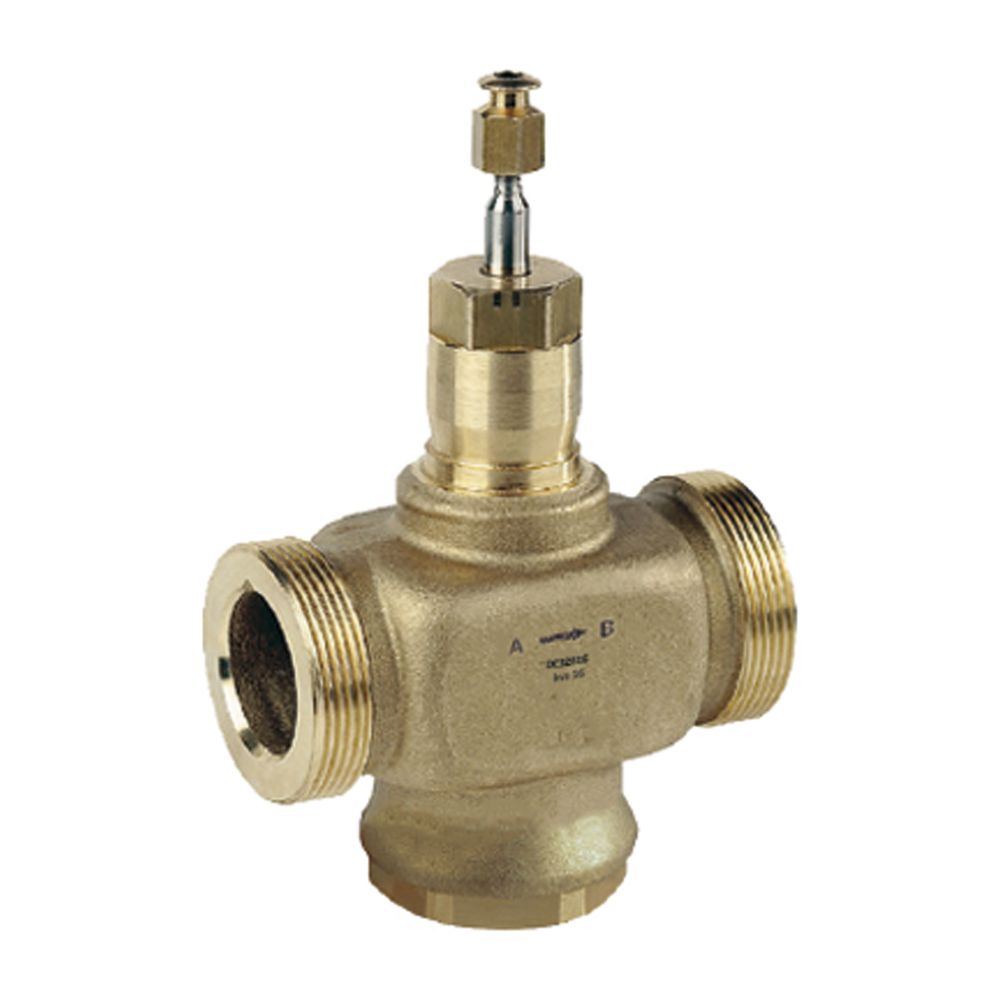

Resideo 2-Wege-Ventil DE, Messing, PN 16, AG, DN 15, Kvs 0,63

Das Resideo 2-Wege-Ventil DE aus der Serie Centra ist ein Durchgangsventil aus entzinkungsbeständigem Messing mit Außengewinde, das für die stetige Regelung von Dampf-, Warm- oder Kaltwasser in Heizungs-, Lüftungs- und Klimaanlagen konzipiert ist. Mit einer Nennweite von DN 15 und einem Kvs-Wert von 0,63 eignet es sich für Anwendungen mit einem Nenndruck von PN 16 und Medientemperaturen von 2 °C bis 170 °C.

Wie funktioniert das Resideo 2-Wege-Ventil DE?

Das Ventil arbeitet in Kombination mit einem Stellantrieb der Baureihen ML64... oder ML74... und ermöglicht eine gleichprozentige Regelung des Durchflusses. Die Ventilstange fährt zum Öffnen aus, wobei der Ventilhub 20 mm beträgt. Durch das große Stellverhältnis wird eine präzise Temperaturregelung nach aktuellem Stand der Technik sichergestellt. Es ist für Wasser mit einem Glykolanteil von bis zu 50 % nach VDI 2035 geeignet.

Welche Materialien und Bauweise zeichnen das Ventil aus?

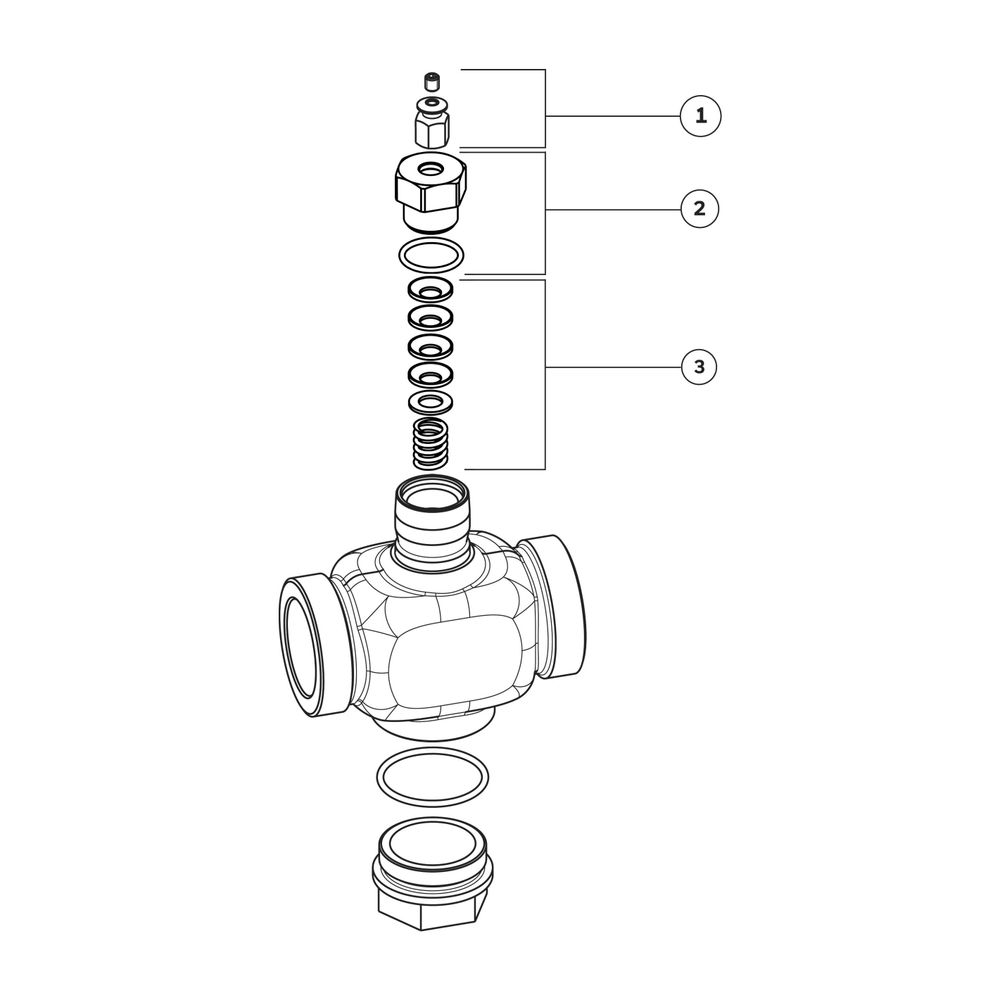

Das Gehäuse des Resideo 2-Wege-Ventils DE besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR), das eine lange Lebensdauer und Korrosionsbeständigkeit bietet. Die Ausführung mit Außengewinde (zylindrisch nach BSPP ISO 228-1) ist flachdichtend. Eine selbstnachstellende Stopfbuchspackung sorgt für eine geringe Leckrate von 0,05 % des Kvs-Wertes.

Für welche Medien und Einsatzbereiche ist das Ventil geeignet?

Das Ventil ist für die Regelung von Wasser mit bis zu 50 % Glykolanteil nach VDI 2035 ausgelegt. Es ist geeignet für Heizungs- und Kühlanwendungen, jedoch nicht für Brauchwasser oder Leitungswasser. Der maximale Schließdruck beträgt 1600 kPa.

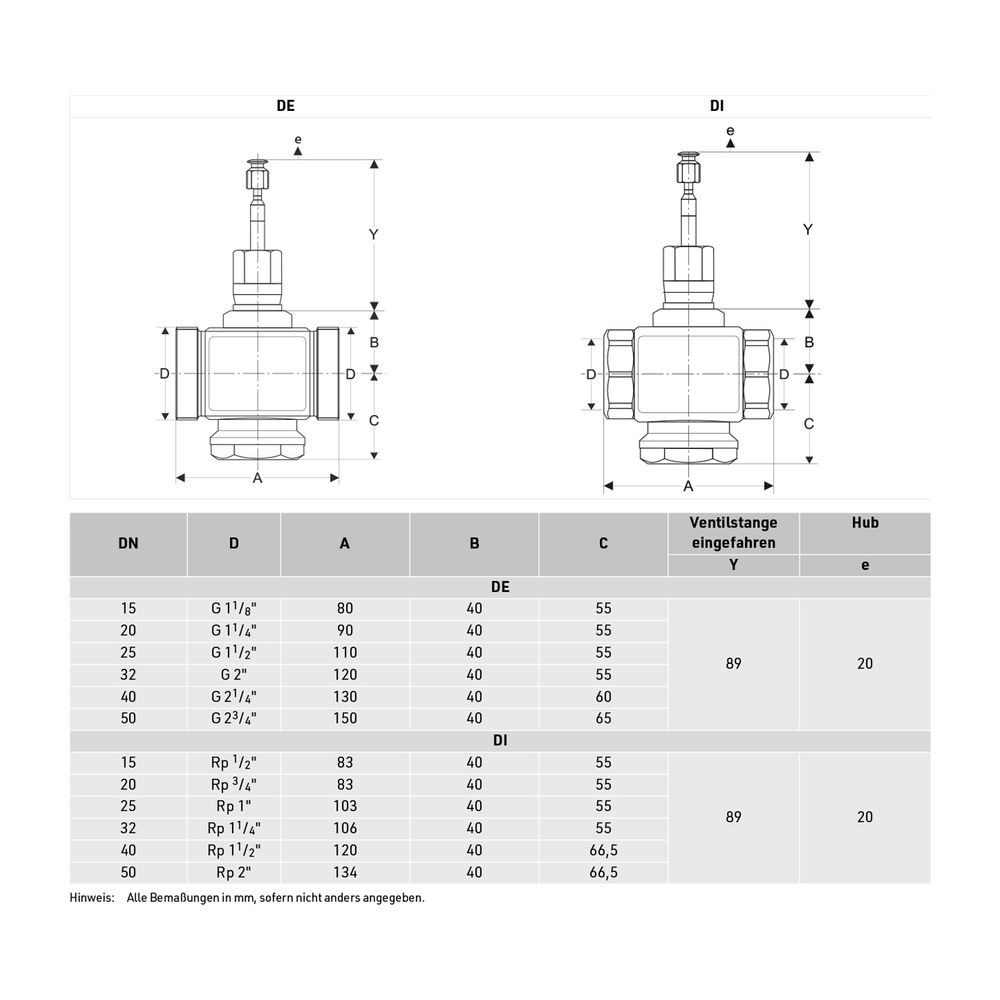

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 0,63
• Nenndruck: PN 16
• Mediumtemperatur: 2 °C - 170 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Rohranschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Ventilhub: 20 mm
• Leckverlust des Kvs-Wertes: 0,05 %
• Max. Schließdruck: 1600 kPa
• Regelcharakteristik: gleichprozentig

Das Resideo 2-Wege-Ventil DE, gefertigt aus entzinkungsbeständigem Messing, ist eine zuverlässige Komponente für die präzise Temperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 0,63 und einer Druckstufe von PN 16 bietet es eine hohe Leistungsfähigkeit und Langlebigkeit für anspruchsvolle Anwendungen. Die Eignung für Medientemperaturen von 2 °C bis 170 °C unterstreicht die Vielseitigkeit dieses Ventils.
