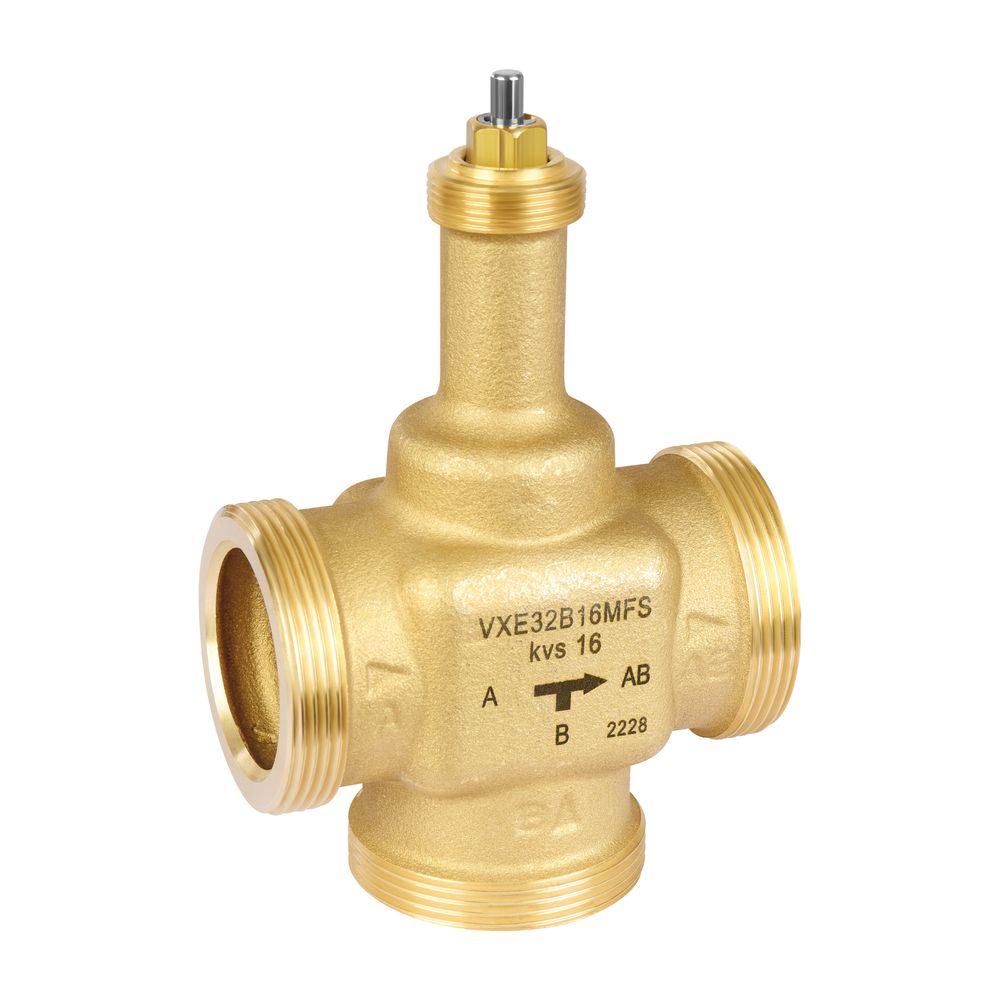

Resideo 3-Wege-Ventil VXE-M, PN 16 DN 32, Kvs 16, flach dichtend, stetig

Das Resideo 3-Wege-Ventil VXE-M, PN 16 DN 32, Kvs 16, flach dichtend, stetig ist ein druckentlastetes Regelventil der Serie VXE-M. Es ist konzipiert für die stetige Regelung der Wassertemperatur in Heizungs-, Lüftungs- und Klimaanlagen. Das Ventil ist für den Einsatz mit Wasser und bis zu 50 % Glykol gemäß VDI 2035 geeignet und verfügt über Außengewinde für flachdichtende Anschlussverschraubungen.

Wie ist das Resideo 3-Wege-Ventil VXE-M konstruiert?

Das Resideo 3-Wege-Ventil der Serie VXE-M ist als druckentlastetes Regelventil ausgeführt. Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Beständigkeit gegenüber Korrosion sicherstellt. Die Anschlüsse sind mit Außengewinde für flachdichtende Verschraubungen gestaltet. Eine mitgelieferte Schutzkappe kann zur Handverstellung verwendet werden.

Welche Funktionen und Regelungsmerkmale bietet das Ventil?

Das Ventil arbeitet mit einer linearen Regelcharakteristik sowohl im A-AB- als auch im B-AB-Pfad. Die Ventilstange wird zum Öffnen eingefahren, was eine präzise und stetige Steuerung des Mediums ermöglicht. Der Ventilhub beträgt 6,5 mm. Der Leckverlust des Kvs-Wertes liegt bei geringen 0,05 %, was eine präzise Regelung unterstützt. Der maximale Schließdruck beträgt 1200 kPa.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Resideo 3-Wege-Ventil VXE-M ist für den Einsatz mit Wasser sowie Wasser mit bis zu 50 % Glykol gemäß VDI 2035 ausgelegt. Es kann in einem breiten Mediumtemperaturbereich von 2 °C bis 130 °C betrieben werden. Der Nenndruck beträgt PN 16.

Wie erfolgt die Montage und Handhabung des Ventils?

Die Montage eines Stellantriebs am Resideo 3-Wege-Ventil VXE-M erfolgt werkzeuglos, was die Installation und Wartung vereinfacht. Die Außengewindeanschlüsse erleichtern die Verbindung mit flachdichtenden Verschraubungen.

Technische Daten

• Nenndruck: PN 16
• Nennweite: DN 32
• Kvs-Wert: 16
• Leckverlust des Kvs-Wertes: 0,05 %
• Mediumtemperatur: 2 °C - 130 °C
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Max. Schließdruck: 1200 kPa
• Ventilhub: 6,5 mm
• Anschlüsse: Außengewinde, flachdichtend
• Regelcharakteristik: linear (A-AB, B-AB)

Das Resideo 3-Wege-Ventil VXE-M mit PN 16 und DN 32 bietet eine zuverlässige Lösung für die stetige Wassertemperaturregelung. Seine robuste Messingkonstruktion, der Kvs-Wert von 16 und der geringe Leckverlust von 0,05 % stellen eine präzise und langlebige Funktion in Heizungs-, Lüftungs- und Klimaanlagen sicher.

Lieferumfang

• 1x Resideo 3-Wege-Ventil VXE-M
• 1x Schutzkappe
