Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 15, PN 16, 10-350l/h, 15-600kPa

Das Resideo Druckunabhängige Regelventil Kombi-PICV V5007 ist ein vielseitiges Ventil für die Nennweite DN 15 und einen Nenndruck von PN 16. Es vereint einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität in einem Gerät. Mit einem Durchflussbereich von 10 bis 350 Litern pro Stunde und einem Differenzdruckbereich von 15 bis 600 kPa eignet es sich ideal für den hydraulischen Abgleich und die Temperaturregelung von Gebläsekonvektoren, Kühldecken sowie Einrohr-Heizungsanlagen in Systemen mit variablem und konstantem Durchfluss.

Was zeichnet das Resideo Kombi-PICV V5007 aus?

Das druckunabhängige Regelventil V5007 von Resideo integriert einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität. In Kombination mit einem Stellantrieb ermöglicht das Kombi-PICV eine modulierende Vollhub-Temperaturregelung. Es ist vielseitig einsetzbar in Anlagen mit variablem und konstantem Durchfluss. Ohne Stellantrieb kann es als konstanter Durchflussbegrenzer fungieren, während es in variablen Durchflusssystemen als druckunabhängiges Regelventil dient. Typische Anwendungsbereiche umfassen den hydraulischen Abgleich und die Temperaturregelung von Gebläsekonvektoren und Kühldecken. Auch für Einrohr-Heizungsanlagen ist das Kombi-PICV geeignet.

Welche Vorteile bietet das Resideo Kombi-PICV für die Anlageneffizienz?

Das Resideo Kombi-PICV bietet einen automatischen Ausgleich des Differenzdrucks und ein präzises, druckunabhängiges Durchflussverhalten. Dies trägt zu einem hohen Energie-Einsparpotenzial bei, da eine effiziente Energieübertragung und minimierte Pumpendrehzahlen ermöglicht werden. Die Messmöglichkeit unterstützt die Ermittlung des optimalen Sollwerts für die Pumpe. Durch die Unabhängigkeit von Druckschwankungen sind weniger Bewegungen der Stellantriebe erforderlich, was die Lebensdauer der Komponenten verlängern kann. Die Auswahl und Inbetriebnahme des Ventils gestaltet sich unkompliziert, da keine komplexen Berechnungen oder aufwendigen Abgleichverfahren notwendig sind.

Wie ist das Resideo Kombi-PICV konstruiert und welche Medien sind geeignet?

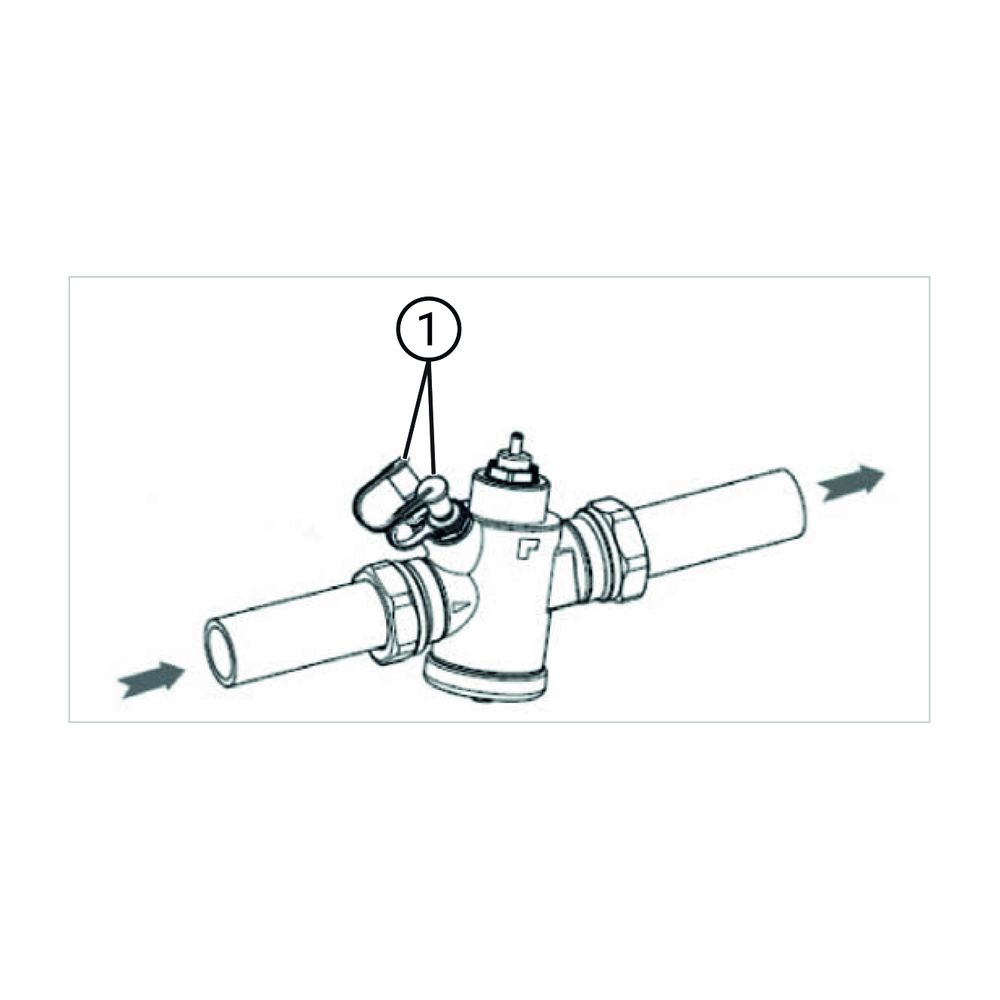

Das Gehäuse des Resideo Kombi-PICV V5007 besteht aus entzinkungsbeständigem Messing (DZR). Es verfügt über Innengewinde zylindrisch (BSPP) an beiden Anschlüssen. Die Nennweite beträgt DN 15 und der Nenndruck PN 16. Das Ventil ist für eine Mediumtemperatur von -10 °C bis 120 °C ausgelegt und eignet sich für Wasser mit einem Glykolanteil von maximal 50 % gemäß VDI 2035. Der Kvs-Wert liegt bei 0,9 und der Ventilhub bei 2,9 mm. Dieses Modell ist motorgesteuert und für den dynamischen hydraulischen Abgleich konzipiert. Es ist nicht für warmes Trinkwasser oder Leitungswasser geeignet und verfügt in dieser Ausführung nicht über Messanschlüsse. Eine Not-Absperrfunktion mit Kunststoffkappe ist vorhanden, jedoch nicht für den Dauergebrauch vorgesehen. Die schmutzresistente Konstruktion ohne Toträume und der kontinuierliche Durchfluss ermöglichen eine Selbstreinigungswirkung.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 16
• Durchflussmenge: 10 - 350 l/h
• Differenzdruckbereich: 15 - 600 kPa
• Kvs-Wert: 0,9
• Ventilhub: 2,9 mm
• Mediumtemperatur: -10 °C bis 120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: dynamisch
• Motorgesteuert: ja

Das Resideo Kombi-PICV V5007 bietet eine präzise und energieeffiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlanlagen. Mit seiner druckunabhängigen Regelung, einem Durchflussbereich von 10 bis 350 Litern pro Stunde und einer Nennweite von DN 15 trägt es zur Energieeffizienz bei und vereinfacht die Inbetriebnahme. Die robuste Bauweise aus Messing und die Eignung für Mediumtemperaturen von -10 °C bis 120 °C machen es zu einer zuverlässigen Komponente für diverse Anwendungen.
