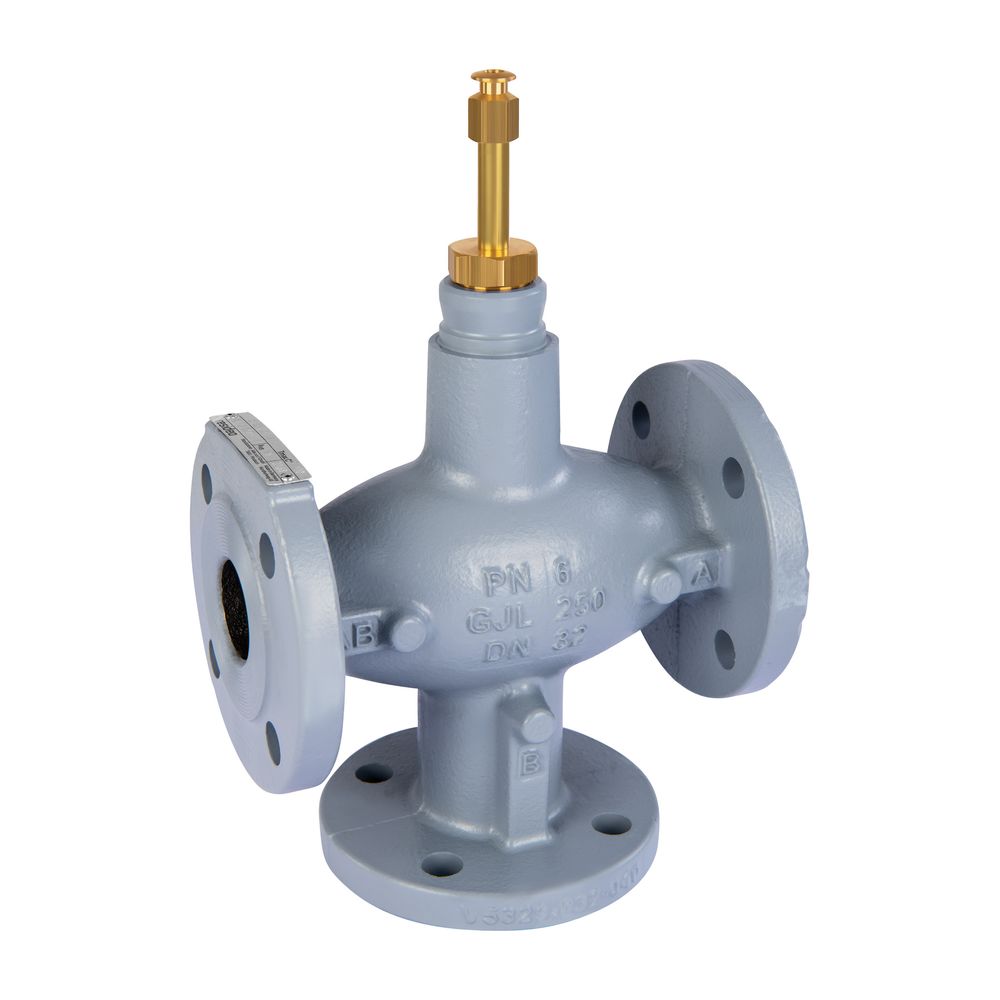

Resideo 3-Wege-Ventil XF-A Grauguss, PN 6, Flansch DN 40, Kvs 25

Das Resideo 3-Wege-Ventil XF-A aus Grauguss ist ein robustes Dreiwege-Mischventil, das für die präzise Regelung von Warm- oder Kaltwasser in Heizungs-, Kühl- und Klimaanlagen konzipiert ist. Mit Flanschanschlüssen DN 40, einem Nenndruck von PN 6 und einem Kvs-Wert von 25 bietet es eine zuverlässige Lösung für anspruchsvolle Anwendungen in Verbindung mit einem Stellantrieb.

Wofür wird das Resideo 3-Wege-Ventil XF-A eingesetzt?

Das Resideo Dreiwege-Mischventil der Serie XF-A wird vorwiegend für die Regelung von Warm- oder Kaltwasser in Heizungs-, Kühl- und Klimaanlagen aller Art verwendet. Es ist für Medien wie Wasser mit maximal 50 % Glykol nach VDI 2035 geeignet und deckt einen weiten Mediumtemperaturbereich von 2 °C bis 170 °C ab.

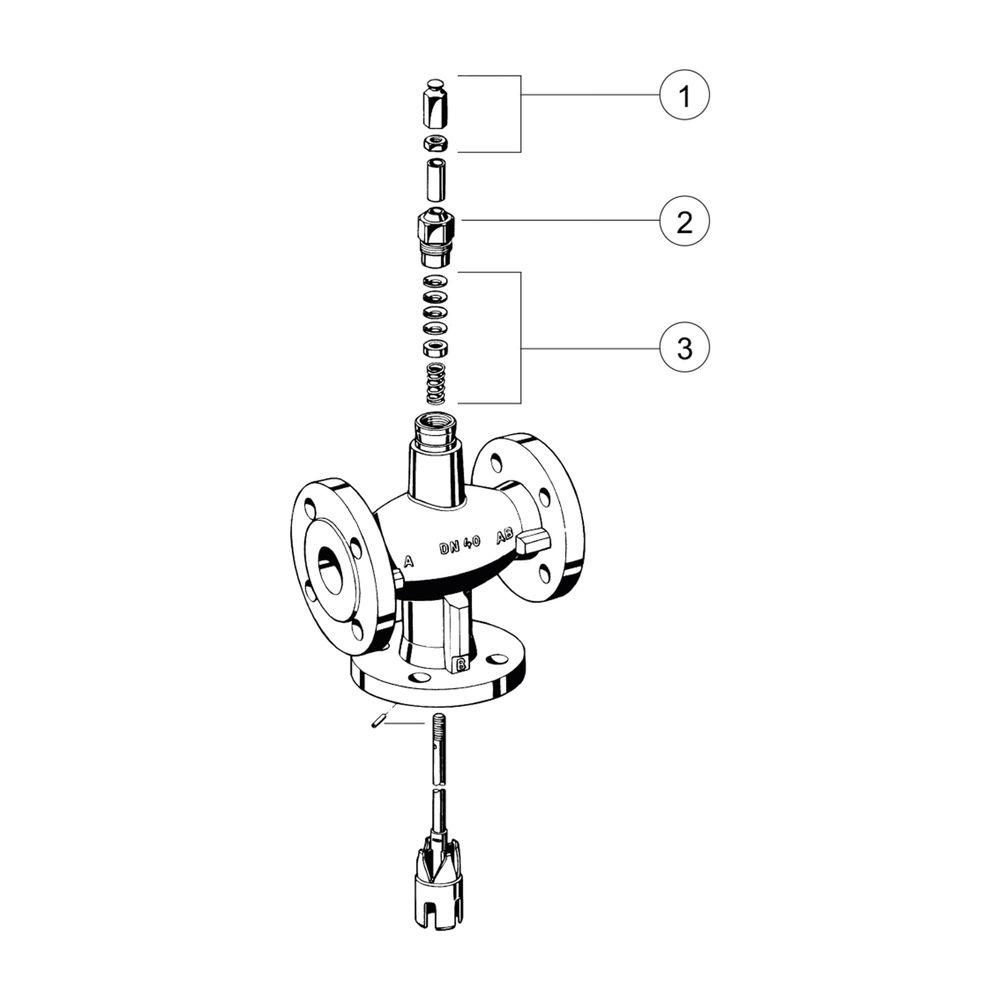

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus Grauguss GG 25 (GJL-250) und ist mit Flanschanschlüssen ausgestattet. Ein Ventilsitz aus Metall auf Metall sorgt für eine lange Lebensdauer. Die selbstnachstellende Stopfbuchsenpackung trägt zu einer geringen Leckrate von 0,5 % des Kvs-Wertes bei. Ein hohes Stellverhältnis ermöglicht eine präzise Temperaturregelung nach dem neuesten Stand der Technik.

Wie ist die Regelcharakteristik des Ventils gestaltet?

Das Ventil bietet eine gleichprozentige Regelcharakteristik im Bereich A-AB und eine lineare Kennlinie im Bereich B-AB. Der Ventilhub beträgt 20 mm. Der maximale Schließdruck liegt bei 600 kPa.

Technische Daten

• Werkstoff Gehäuse: Grauguss GG 25 (GJL-250)
• Nennweite: DN 40
• Anschlüsse: Flansch
• Nenndruck: PN 6
• Kvs-Wert: 25
• Leckverlust des Kvs-Wertes: 0,5 %
• Mediumtemperatur: 2 °C - 170 °C
• Ventilhub: 20 mm
• Max. Schließdruck: 600 kPa
• Regelcharakteristik: gleichprozentig (A-AB), linear (B-AB)

Das Resideo 3-Wege-Ventil XF-A bietet als robuste Lösung aus Grauguss eine präzise und zuverlässige Temperaturregelung. Mit einem Kvs-Wert von 25, Flanschanschlüssen DN 40 und der Eignung für Mediumtemperaturen von 2 °C bis 170 °C ist es eine langlebige Komponente für moderne Heizungs-, Kühl- und Klimaanlagen.
