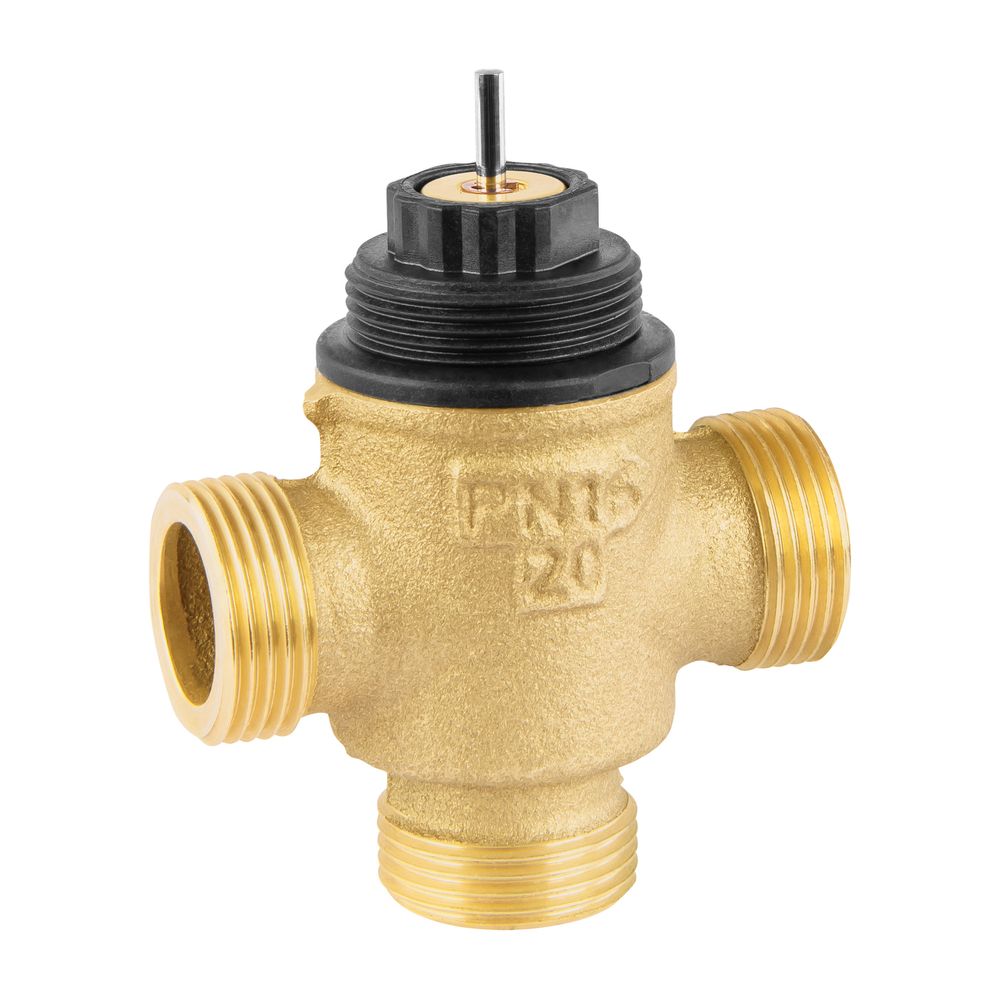

Resideo 3-Wege-Regelventil VXE, PN 16 DN 15, Kvs 2,5, flach dichtend, stetig

Das Resideo 3-Wege-Regelventil VXE, PN 16 DN 15, Kvs 2,5, flach dichtend und stetig, ist eine kompakte und zuverlässige Lösung zur präzisen Regelung der Warm- und Kaltwasserzufuhr. Gefertigt aus entzinkungsbeständigem Messing, eignet es sich ideal für den Einsatz in Gebläsekonvektoren, kleinen Erhitzern oder Rückkühlern. Es ist für Wasser mit bis zu 50 % Glykol geeignet und ermöglicht eine hohe Regelgüte bei beengten Platzverhältnissen.

Für welche Anwendungen ist das Resideo VXE Regelventil konzipiert?

Das Resideo Dreiwegeregelventil der Baureihe VXE wird in Kombination mit einem Stellantrieb zur präzisen Steuerung der Warm- und Kaltwasserzufuhr eingesetzt. Typische Anwendungsbereiche umfassen Gebläsekonvektoren, kleine Erhitzer und Rückkühler, wo eine zuverlässige Temperaturregelung erforderlich ist.

Welche Material- und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus wartungsfreiem, entzinkungsbeständigem Messing (DZR), das eine hohe Beständigkeit gegen Korrosion bietet. Die flach dichtende Ausführung der Außengewindeanschlüsse sorgt für eine sichere Verbindung. Die kompakte Baugröße erlaubt den Einbau auch bei beengten Platzverhältnissen. Eine Weichdichtung trägt zu einer geringen Leckage bei und unterstützt den hohen Schließdruck des Ventils.

Welche technischen Spezifikationen bietet das Ventil?

Das Ventil verfügt über eine große standardisierte Bandbreite an Kvs-Werten mit einem Haupt-Kvs von 2,5 und einem reduzierten Kvs von 1,6 im Bypass, was den hydraulischen Abgleich erleichtert. Die Regelcharakteristik ist gleichprozentig für den Hauptweg und linear für den Bypass. Ein Ventilhub von 6,5 mm ermöglicht eine hohe Regelgüte. Der Leckverlust des Kvs-Wertes beträgt 0,02 %. Der maximale Schließdruck liegt bei 100 kPa.

Unter welchen Bedingungen kann das Ventil betrieben werden?

Das Ventil ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen bis zu 50 % geeignet, gemäß VDI 2035. Die zulässige Mediumtemperatur liegt im Bereich von 2 °C bis 120 °C. Die Druckstufe ist PN 16, was den Einsatz in Systemen mit einem Nenndruck bis 16 bar ermöglicht.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 2,5
• Kvs-Wert Bypass: 1,6
• Leckverlust des Kvs-Wertes: 0,02 %
• Mediumtemperatur: 2 °C - 120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig
• Ventilhub: 6,5 mm
• Max. Schließdruck: 100 kPa
• Anschlüsse: Außengewinde, flach dichtend

Das Resideo 3-Wege-Regelventil VXE bietet eine effiziente und langlebige Lösung für die präzise Temperaturregelung in Heiz- und Kühlsystemen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 2,5 und der robusten Bauweise aus entzinkungsbeständigem Messing ist es für anspruchsvolle Anwendungen mit Mediumtemperaturen von 2 °C bis 120 °C und einem Nenndruck von PN 16 ausgelegt.
