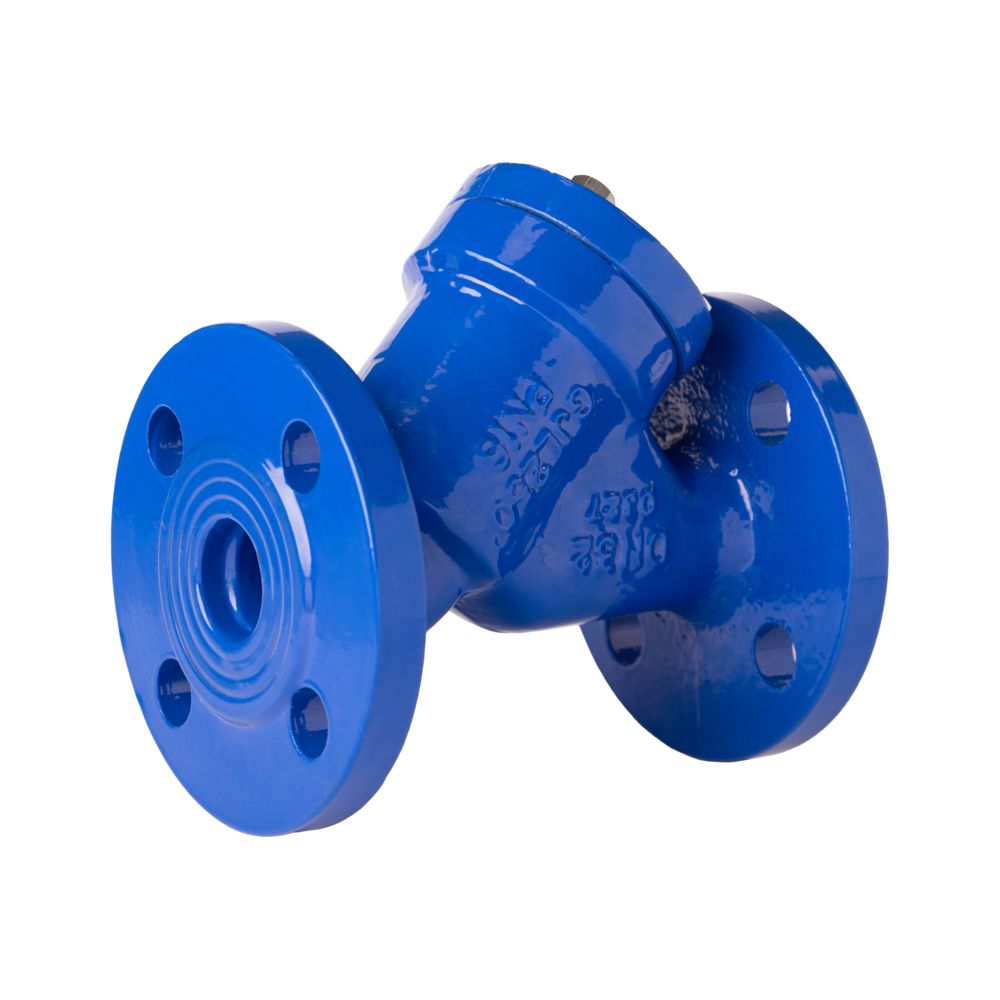

Resideo Schmutzfänger V6003, Sphäroguss, Flansch, PN 16, DN 65

Der Resideo Schmutzfänger V6003 ist ein geflanschtes Y-Filtergehäuse aus Sphäroguss, das speziell für den Einsatz in Heiz- und Klimasystemen (HVAC) entwickelt wurde. Mit einer Nennweite von DN 65 und einer Druckstufe von PN 16 schützt er wichtige Anlagenteile wie Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher zuverlässig vor eingespülten Fremdkörpern wie Rost, Schweißperlen und Spänen. Das Gerät ist für Heizungswasser mit bis zu 50 % Glykol geeignet und bietet eine korrosionsbeständige Ausführung.

Wie schützt der Resideo Schmutzfänger V6003 Ihre Anlage?

Der Schmutzfänger V6003 filtert mechanische Verunreinigungen aus dem Heizungs- oder Kühlwasser, um empfindliche Anlagenteile vor Beschädigungen zu bewahren. Das Filterelement mit einer Maschenweite von 1 mm hält Rostpartikel, Schweißperlen und Späne zurück, die sonst Pumpen, Ventile und Wärmeaustauscher beeinträchtigen könnten. Durch diese Schutzfunktion trägt der Schmutzfänger zur Verlängerung der Lebensdauer und zur Sicherstellung eines störungsfreien Betriebs der Heiz- und Klimaanlage bei.

Welche Konstruktionsmerkmale bietet der Schmutzfänger?

Das Gehäuse des Schmutzfängers besteht aus robustem Kugelgraphitguss EN-GJS-500-7 (GGG 50) und ist als Y-Filter ausgeführt. Die Montage ist sowohl in horizontalen als auch vertikalen Rohrleitungen möglich. Der Flanschanschluss entspricht der DIN-Norm und ist für eine Druckstufe von PN 16 ausgelegt. Der Deckel ist geschraubt und abnehmbar, was eine einfache Prüfung und Wartung des Filterelements ermöglicht. Zudem verfügt der Schmutzfänger über eine Ablassmöglichkeit. Das Filterelement ist aus rostfreiem Stahl gefertigt und austauschbar. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Für welche Betriebsbedingungen ist der Schmutzfänger geeignet?

Der Schmutzfänger ist für den Einsatz mit Wasser und Heizungswasser mit bis zu 50 % Glykol nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt im Bereich von -10 °C bis 120 °C. Der maximale Arbeitsdruck beträgt 16 bar.

Technische Daten

• Bauform: Y-Filter
• Werkstoff Gehäuse: Kugelgraphitguss EN-GJS-500-7 (GGG 50)
• Anschluss: Flansch nach DIN
• Nennweite: DN 65
• Druckstufe: PN 16
• Maximaler Arbeitsdruck: 16 bar
• Maschenweite Filterelement: 1 mm
• Kvs-Wert: 37,2
• Mediumtemperatur: -10 °C bis 120 °C
• Material Filterelement: rostfreier Stahl

Der Resideo Schmutzfänger V6003 bietet mit seiner robusten Bauweise aus Kugelgraphitguss, der hohen Druckstufe PN 16 und der Eignung für Heizungswasser mit bis zu 50 % Glykol eine zuverlässige Lösung zum Schutz von Heiz- und Klimaanlagen. Die einfache Wartung durch den abnehmbaren Deckel und das austauschbare Filterelement unterstützen einen effizienten Betrieb und tragen zur Langlebigkeit der Anlage bei. Seine Leistungsfähigkeit wird durch die Nennweite DN 65 und den Kvs-Wert von 37,2 unterstrichen.
