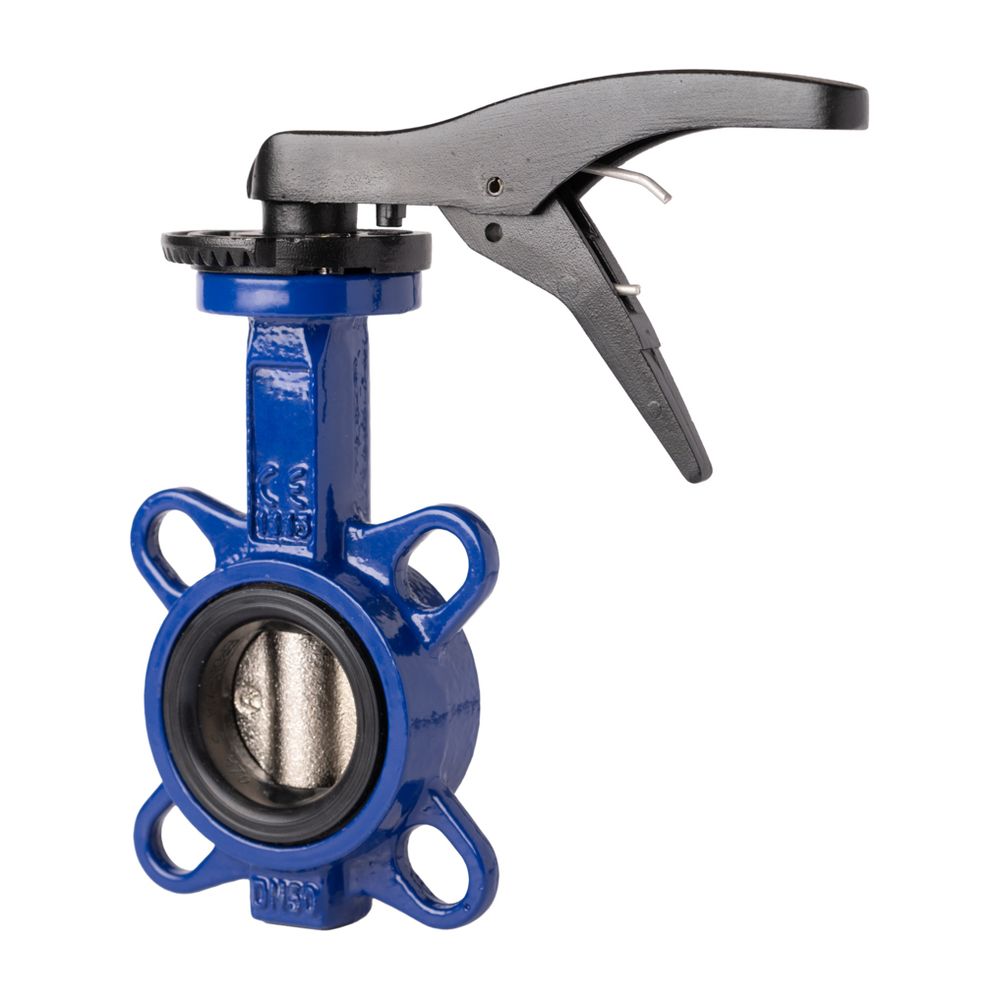

Resideo Absperrklappe V6001, Sphäroguss, Flansch, PN 16, DN 125, mit Getriebebox

Die Resideo Absperrklappe V6001 aus Sphäroguss mit Flanschanschluss und der Druckstufe PN 16 ist eine robuste und vielseitige Komponente für Heiz- und Klimasysteme (HVAC). Speziell für Nennweiten von DN 125 konzipiert, dient sie dem präzisen Absperren und Drosseln von Heiz- oder Kühlwasser. Sie eignet sich ideal für den Einbau zwischen zwei Flanschen oder zur Installation am Rohrende mit freiem Auslauf.

Wofür wird die Resideo Absperrklappe V6001 eingesetzt?

Die Absperrklappen der Serie V6001 von Resideo finden ihren Einsatz in Heiz- und Klimasystemen (HVAC), wo sie zum zuverlässigen Absperren und Drosseln von Heiz- oder Kühlwasser dienen. Ihre Konstruktion ermöglicht einen flexiblen Einbau als Zwischenbauklappe zwischen zwei Flanschen oder die Installation am Rohrende mit freiem Auslauf. Die Serie ist für Nennweiten von DN 25 bis DN 400 ausgelegt, wobei dieses Modell speziell für DN 125 konzipiert ist.

Welche Merkmale zeichnen die Absperrklappe V6001 aus?

Die Bedienung der Absperrklappe erfolgt über ein Handrad, das mit einer Getriebebox ausgestattet ist, was eine präzise Steuerung ermöglicht. Ein abnehmbarer Antrieb erleichtert die Prüfung und Wartung der Klappe. Die korrosionsbeständige Ausführung und die Eignung für Heizungswasser mit bis zu 50 % Glykol nach VDI 2035 unterstreichen die Langlebigkeit und Vielseitigkeit des Produkts. Zudem ist die Absperrklappe passend für VMM-Stellantriebe.

Welche Materialien und Dichtungen werden verwendet?

Das Gehäuse der Absperrklappe besteht aus hochwertigem Kugelgraphitguss (Gusseisen GGG 40, auch bekannt als GJS-400-15), was eine hohe Festigkeit und Beständigkeit sicherstellt. Das Klappenblatt ist ebenfalls aus Kugelgraphitguss gefertigt, vernickelt und verkleidet, um die Korrosionsbeständigkeit weiter zu erhöhen. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für seine gute Beständigkeit gegenüber Wasser und Glykol bekannt ist. Die Spindel ist aus rostfreiem Edelstahl 420 (1.4021) gefertigt.

Für welche Betriebsbedingungen ist die Absperrklappe ausgelegt?

Die Absperrklappe ist für eine Druckstufe von PN 16 ausgelegt und kann einen maximalen Druckunterschied von 16 bar bei 20 °C verarbeiten, auch als Endventil. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 120 °C. Sie ist für den Einsatz mit Wasser und Heizungswasser mit bis zu 50 % Glykol nach VDI 2035 geeignet.

Wie ist die Absperrklappe konstruiert und angeschlossen?

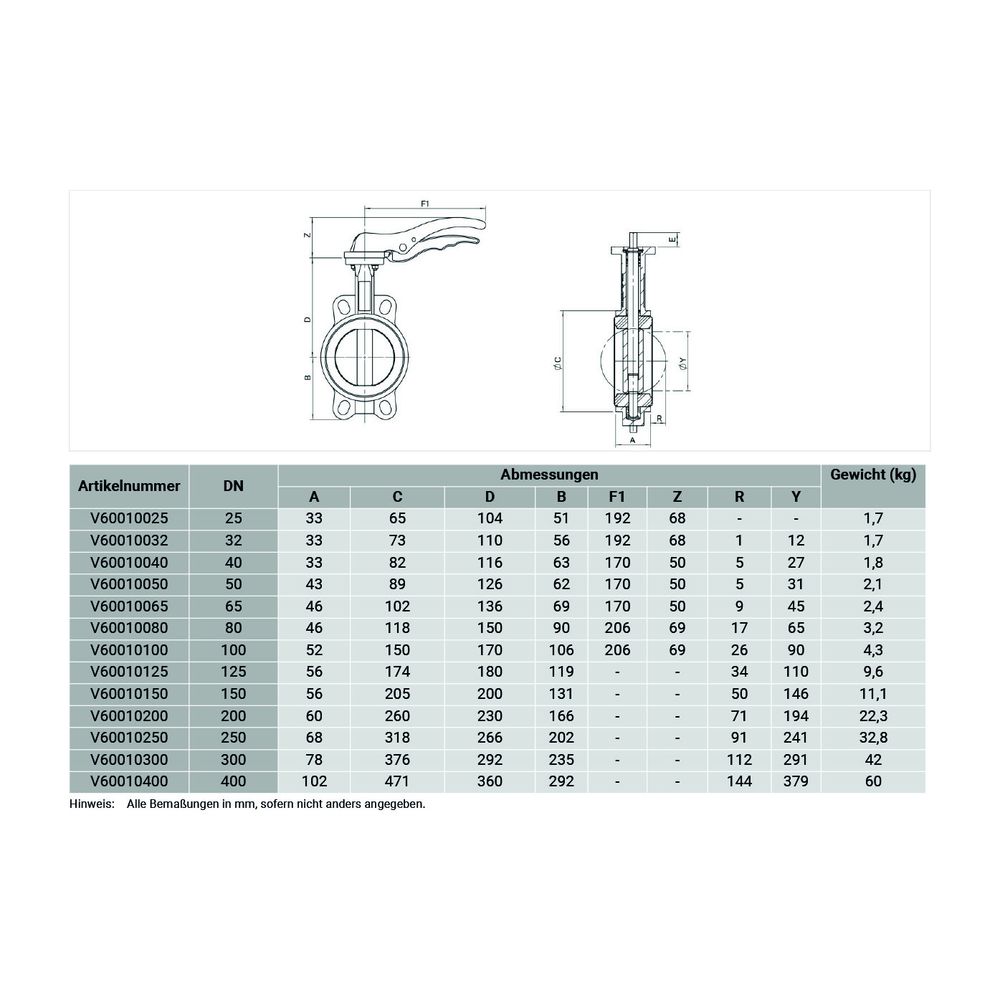

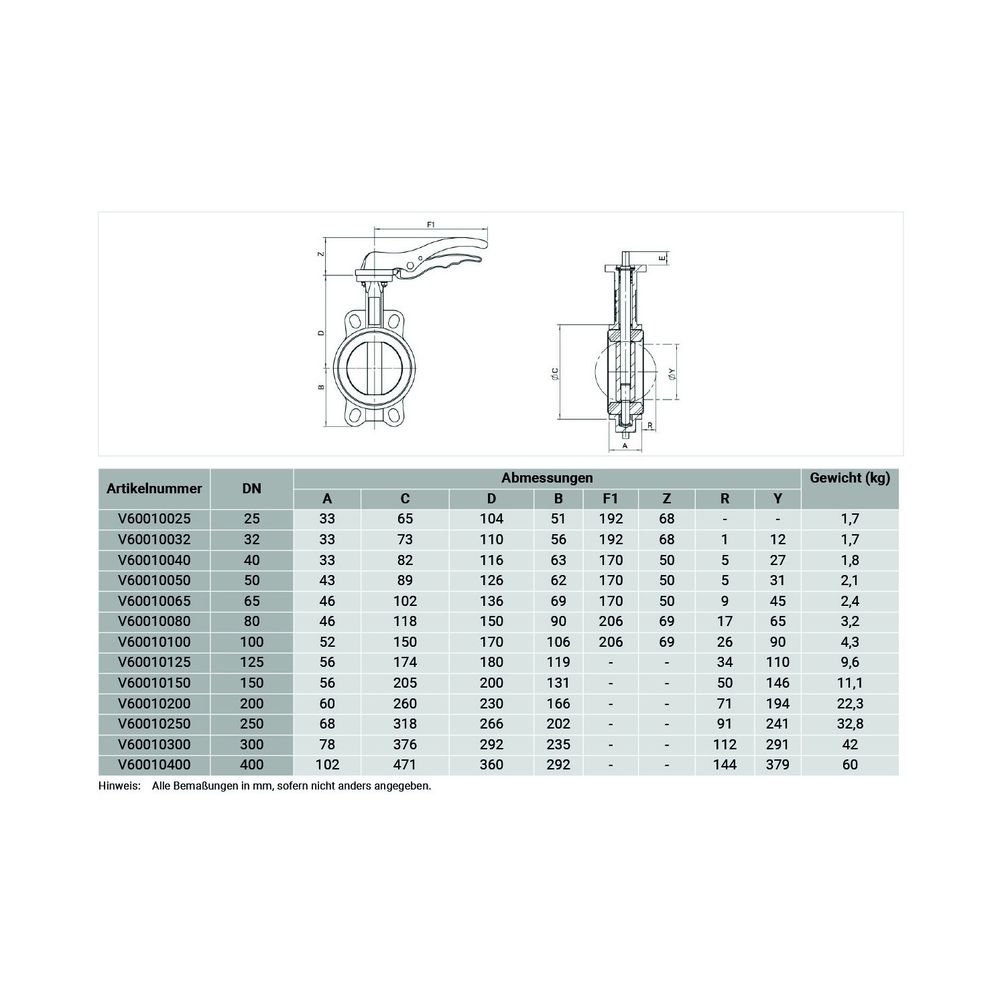

Die Absperrklappe verfügt über Flanschanschlüsse mit Zentrieraugen und ist für Rohrleitungen mit einem Außendurchmesser von 125 mm ausgelegt. Die Baulänge beträgt 56 mm, der Durchlass 110 mm. Der Klappenentwurf ist zentrisch mit einem Ventilwinkel von 180 Grad und einem Spindelwinkel von 90 Grad. Die Bedienhöhe beträgt 180 mm und der Durchmesser des Handrades beträgt 150 mm.

Technische Daten

• Nennweite: DN 125
• Druckstufe: PN 16
• Max. Druckunterschied bei 20 °C: 16 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
• Kvs-Wert: 883
• Werkstoff Gehäuse: Kugelgraphitguss (GJS-400-15)
• Material Klappenblatt: Kugelgraphitguss, vernickelt und verkleidet
• Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
• Bedienung: Handrad mit Getriebebox
• Baulänge: 56 mm
• Rohraußendurchmesser Anschlüsse: 125 mm

Die Resideo Absperrklappe V6001 bietet eine robuste und korrosionsbeständige Lösung zum Absperren und Drosseln von Heiz- und Kühlwasser in HVAC-Anlagen. Mit ihrer Druckstufe PN 16, dem Kvs-Wert von 883 und der Eignung für Medien mit bis zu 50 % Glykol ist sie für vielfältige Anwendungen in der Gebäudetechnik geeignet. Die präzise Bedienung über das Handrad mit Getriebebox und die Möglichkeit zur einfachen Wartung durch den abnehmbaren Antrieb erhöhen die Betriebssicherheit und Wartungsfreundlichkeit.
