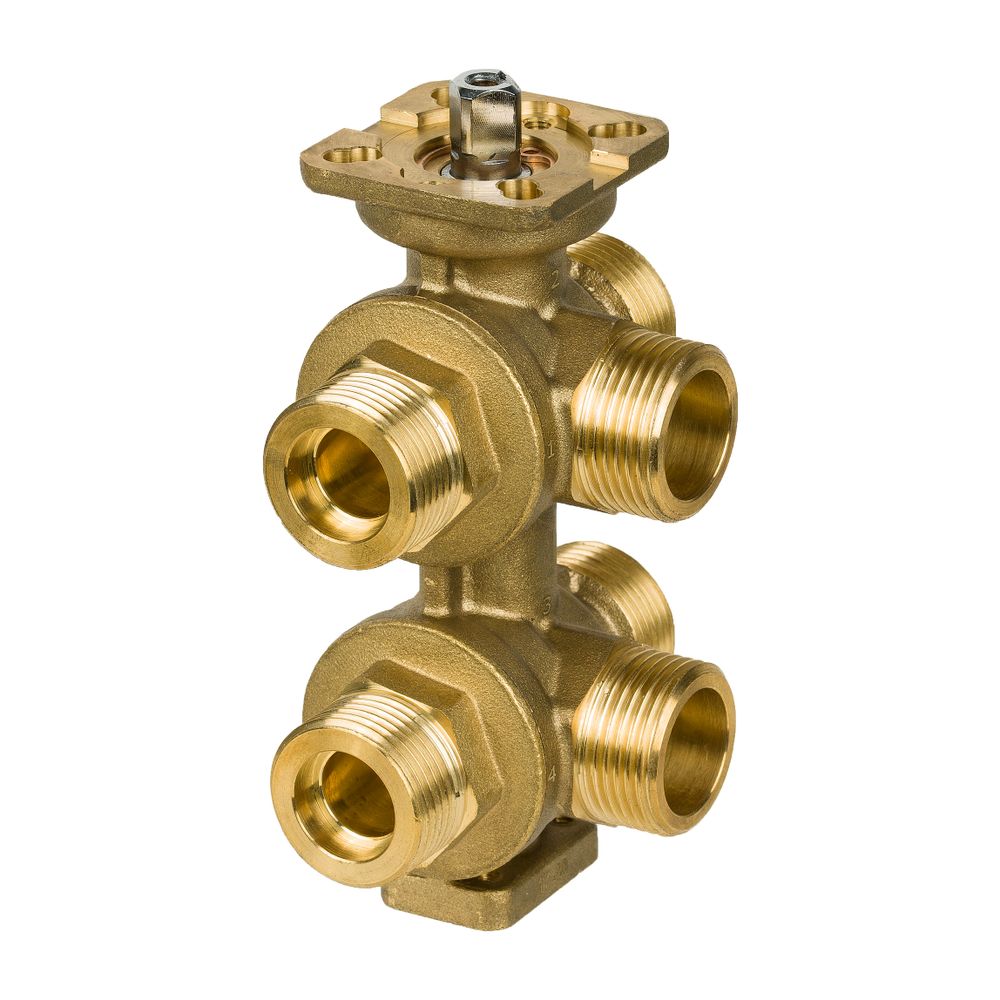

Resideo 6-Wege-Ventil VBG26 Messing, DN 15, Außengewinde, Kvs 1,25

Das Resideo 6-Wege-Ventil VBG26 aus Messing mit DN 15 und Außengewinde ist ein Umschaltventil, das speziell für den Anschluss von Doppelrohr-Wärmetauschern wie Gebläsekonvektoren oder Heiz-/Kühldecken an ein 4-Rohr-System entwickelt wurde. Mit einem Kvs-Wert von 1,25 m³/h sorgt es für eine präzise Steuerung der Durchflussmengen und verhindert durch seine Konstruktion ein Vermischen von Heiz- und Kühlkreislauf, was Energieverluste reduziert.

Wie funktioniert das 6-Wege-Ventil VBG26?

Das Ventil verfügt über zwei Kugeln, die mechanisch über eine Spindel verbunden sind und zeitgleich gedreht werden. Diese Bewegung öffnet die Versorgungs- und Rücklaufwege auf einer Seite (beispielsweise für den Kühlbetrieb) und schließt gleichzeitig die andere Seite (für den Heizbetrieb). Dadurch wird ein gleichzeitiges Vermischen der Medien verhindert. Die Umschaltfunktion wird durch Drehantriebe der Serie MR6 unterstützt, die sowohl einfache Auf/Zu-Stellungen als auch eine stufenlose Regelung ermöglichen.

Welche Einstellmöglichkeiten bietet das Ventil?

Das VBG26 wird mit Blenden zur Durchflussmengenbegrenzung geliefert, die eine flexible Anpassung der Durchflussmenge erlauben. Die Auswahl der passenden Begrenzungsscheibe ermöglicht eine individuelle Einstellung, wobei der jeweilige Kv-Wert der Blende auf dem Typenschild des Ventils vermerkt werden sollte. Mit dem stetig regelbaren Stellantrieb kann das Ventil auch in eine Mittelstellung gebracht werden, um beide Kreisläufe zu schließen. Der KVS-Bereich, der mit diesen Blenden erreicht werden kann, liegt zwischen 0,25 und 1,25 m³/h.

Für welche Medien und Betriebsbedingungen ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Wasser und Medien mit bis zu 50 % Glykol nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen 2 °C und 110 °C. Der Nenndruck beträgt PN 16, und das Ventil ist für einen maximalen Differenzdruck von 200 kPa in geöffneter Stellung ausgelegt.

Wie wird das Ventil montiert und angesteuert?

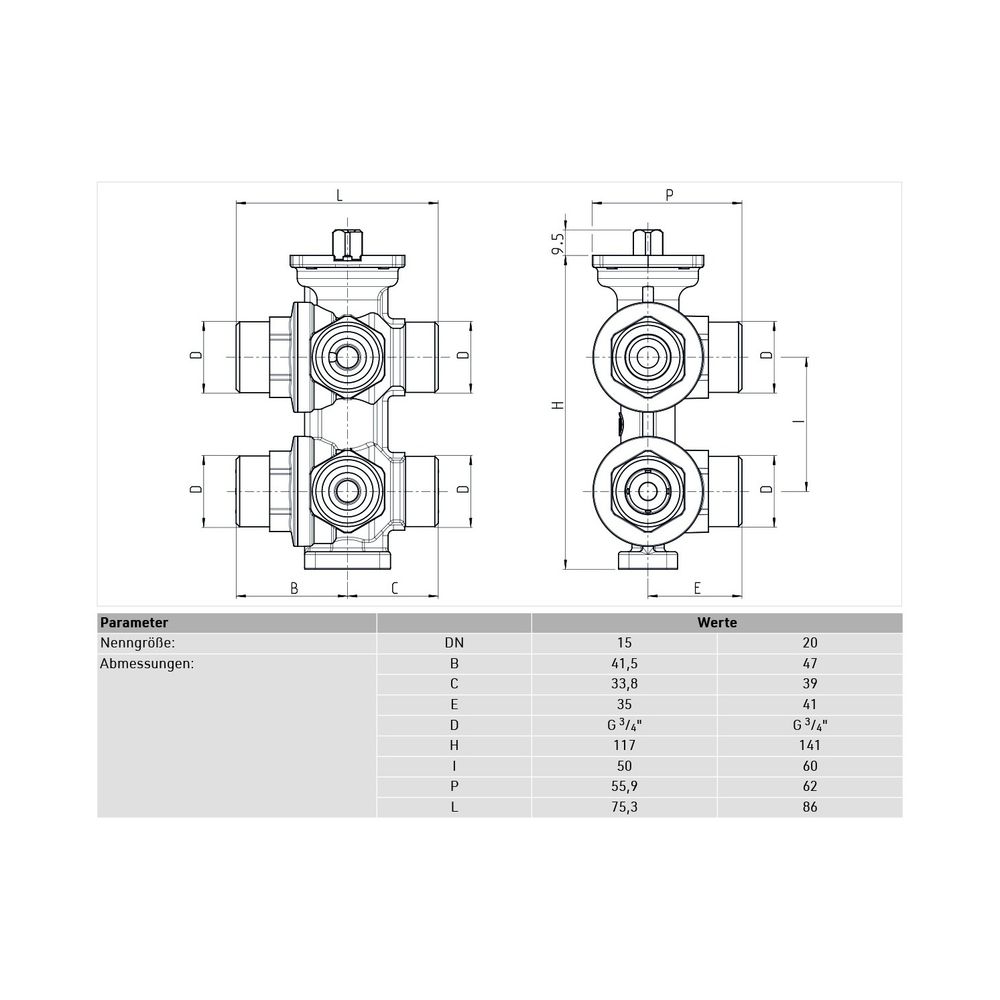

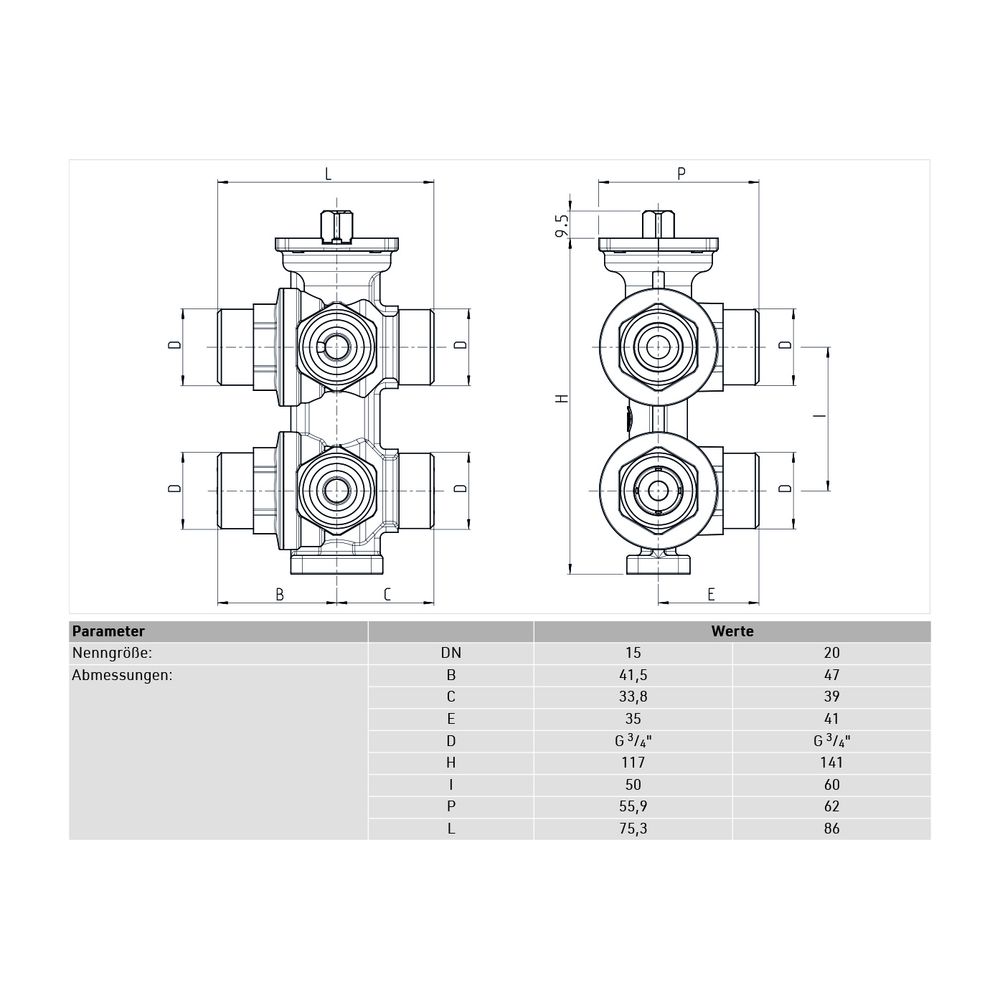

Das Gehäuse des Ventils besteht aus Messing und verfügt über Außengewinde mit flachdichtenden Anschlüssen in der Größe G 3/4. Es ist mit einem Kopfflansch Direct-Mount nach ISO 5211 ausgestattet, der die Montage von Drehantrieben der Serie MR6 ermöglicht. Eine Positionsrückmeldung ermöglicht zudem eine Fernüberwachung des Systems. Für einen energieeffizienten Betrieb werden die 6-Wege-Ventile idealerweise zusammen mit den für den dynamischen Abgleich verwendeten druckunabhängigen Regelventilen Kombi-QM ausgelegt.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nennweite: DN 15
• Anschlüsse: Außengewinde flachdichtend
• Anschlussgewinde: G 3/4
• Kvs-Wert 1: 1,25 m³/h
• KVS-Bereich: 0,25 / 0,40 / 0,63 / 1,0 / 1,25 m³/h
• Nenndruck: PN 16
• Max. Differenzdruck in geöffneter Stellung: 200 kPa
• Mediumtemperatur (Dauerbetrieb): 2 - 110 °C
• Regelcharakteristik: linear
• Mit Kopfflansch Direct-Mount nach ISO 5211: ja

Das Resideo 6-Wege-Ventil VBG26 bietet eine zuverlässige Umschaltfunktion für Heiz- und Kühlsysteme. Gefertigt aus robustem Messing, mit einer Nennweite von DN 15 und einem Kvs-Wert von 1,25 m³/h, ermöglicht es eine präzise Steuerung und flexible Durchflussbegrenzung. Es unterstützt einen energieeffizienten Betrieb bei Mediumtemperaturen von 2 °C bis 110 °C und einem Nenndruck von PN 16.
