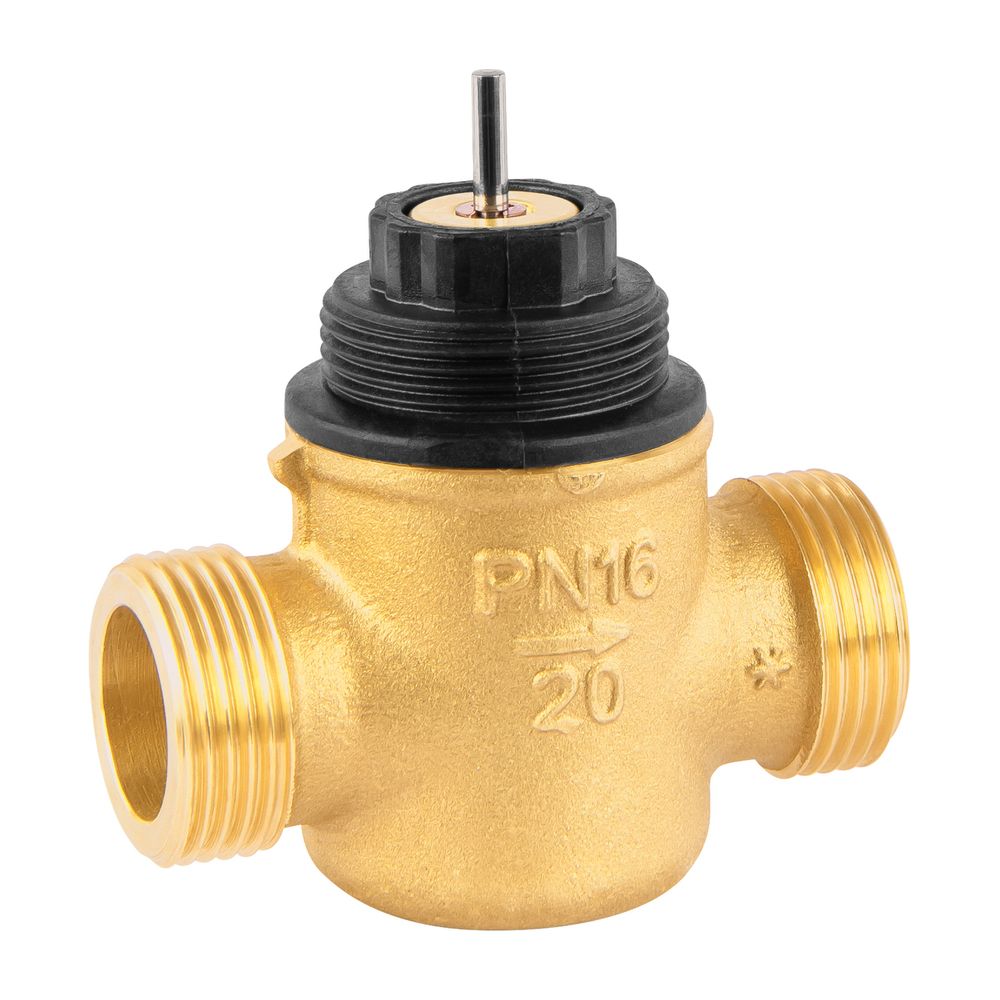

Resideo 2-Wege-Ventil VDE, PN 16, DN 25, Kvs 8, flach dichtend, stetig

Das Resideo 2-Wege-Ventil VDE, PN 16, DN 25, Kvs 8, flach dichtend und stetig regelnd, ist ein kompaktes Regelventil aus entzinkungsbeständigem Messing. Es dient der präzisen Steuerung der Warm- und Kaltwasserzufuhr in Heiz- und Kühlsystemen. Typische Einsatzbereiche sind Gebläsekonvektoren, kleine Erhitzer oder Rückkühler. Das Ventil ist für Medien wie Wasser mit bis zu 50 % Glykolanteil geeignet und arbeitet zuverlässig bei Mediumtemperaturen von 2 bis 120 Grad Celsius.

Wie wird das Resideo 2-Wege-Ventil VDE eingesetzt?

Das Resideo 2-Wege-Ventil der Baureihe VDE wird in Kombination mit einem Stellantrieb zur Regelung der Warm- und Kaltwasserzufuhr verwendet. Es findet Anwendung in Systemen wie Gebläsekonvektoren, kleinen Erhitzern oder Rückkühlern, wo eine präzise und kontinuierliche Durchflussregelung erforderlich ist. Die geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen. Es ist sowohl für Heizungs- als auch für Kühlungsanwendungen geeignet.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing, was eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer sicherstellt. Die Armatur ist wartungsfrei und verfügt über eine Weichdichtung, die für eine geringe Leckage sorgt. Der große Ventilhub von 6,5 mm ermöglicht eine hohe Regelgüte, während der hohe Schließdruck von bis zu 250 kPa die Zuverlässigkeit bei der Absperrung unterstützt. Der Oberflächenschutz ist unbehandelt.

Welche technischen Merkmale und Anschlussarten bietet das Ventil?

Das Ventil ist für den Nenndruck PN 16 ausgelegt und besitzt eine Nennweite von DN 25. Die Regelcharakteristik ist gleichprozentig, was eine feinfühlige und stufenlose Durchflussregelung ermöglicht. Der Kvs-Wert von 8 ist standardisiert, wobei der Leckverlust des Kvs-Wertes bei nur 0,02 % liegt. Der Rohranschluss erfolgt über Außengewinde zylindrisch BSPP (ISO 228-1), flach dichtend.

Wie unterstützt das Ventil den hydraulischen Abgleich?

Das Ventil verfügt über reduzierte Kvs-Werte im Bypass, die den hydraulischen Abgleich erleichtern. Dies trägt dazu bei, dass das System effizient und ausgewogen arbeitet, indem es den Durchfluss optimal steuert und Druckverluste minimiert.

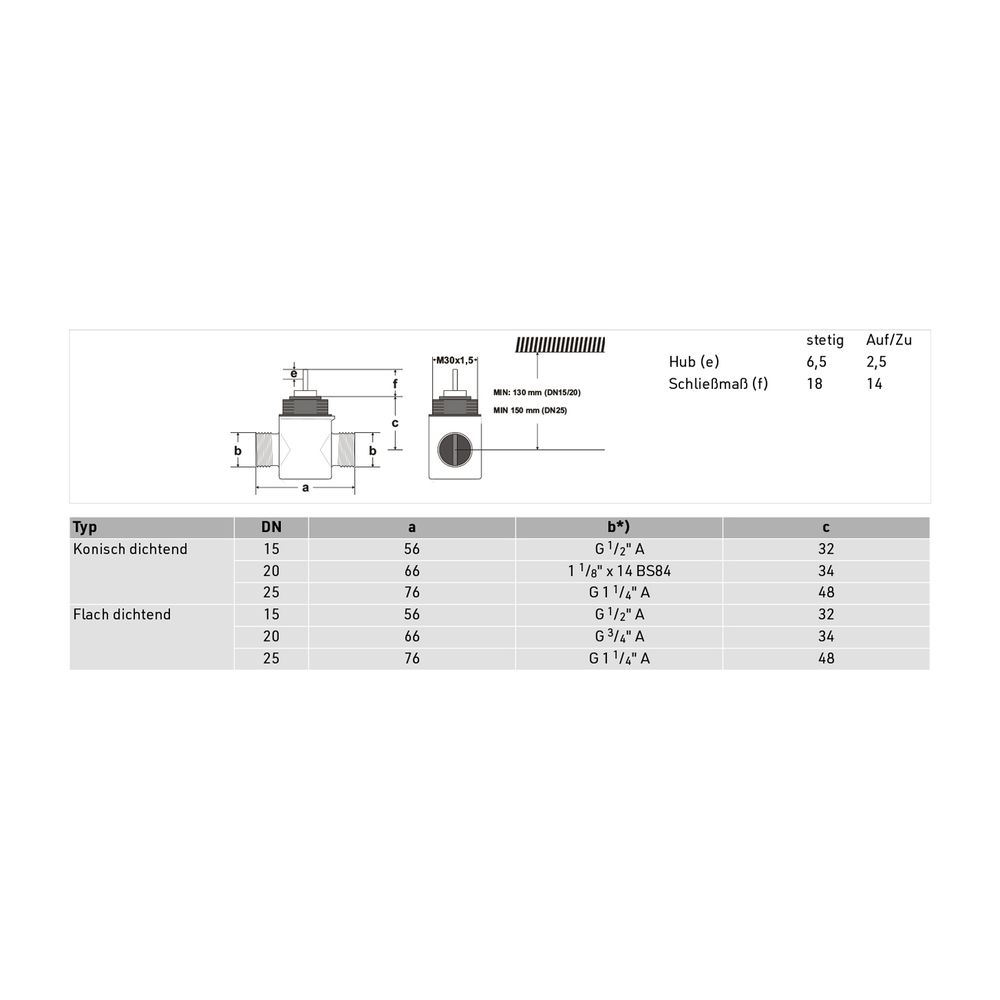

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8
• Nenndruck: PN 16
• Mediumtemperatur: 2 °C - 120 °C
• Werkstoff Gehäuse: entzinkungsbeständiges Messing
• Ventilhub: 6,5 mm
• Max. Schließdruck: 250 kPa
• Leckverlust des Kvs-Wertes: 0,02 %
• Regelcharakteristik: gleichprozentig
• Rohranschluss: Außengewinde zylindrisch BSPP (ISO 228-1), flach dichtend

Das Resideo 2-Wege-Ventil VDE bietet eine zuverlässige und präzise Lösung für die Regelung von Warm- und Kaltwasser in Heizungs- und Kühlsystemen. Mit seiner robusten Konstruktion aus entzinkungsbeständigem Messing, einer Nennweite von DN 25 und einem Kvs-Wert von 8 ermöglicht es eine hohe Regelgüte und Langlebigkeit. Der Nenndruck von PN 16 und der maximale Schließdruck von 250 kPa unterstreichen die Leistungsfähigkeit dieser Armatur.
