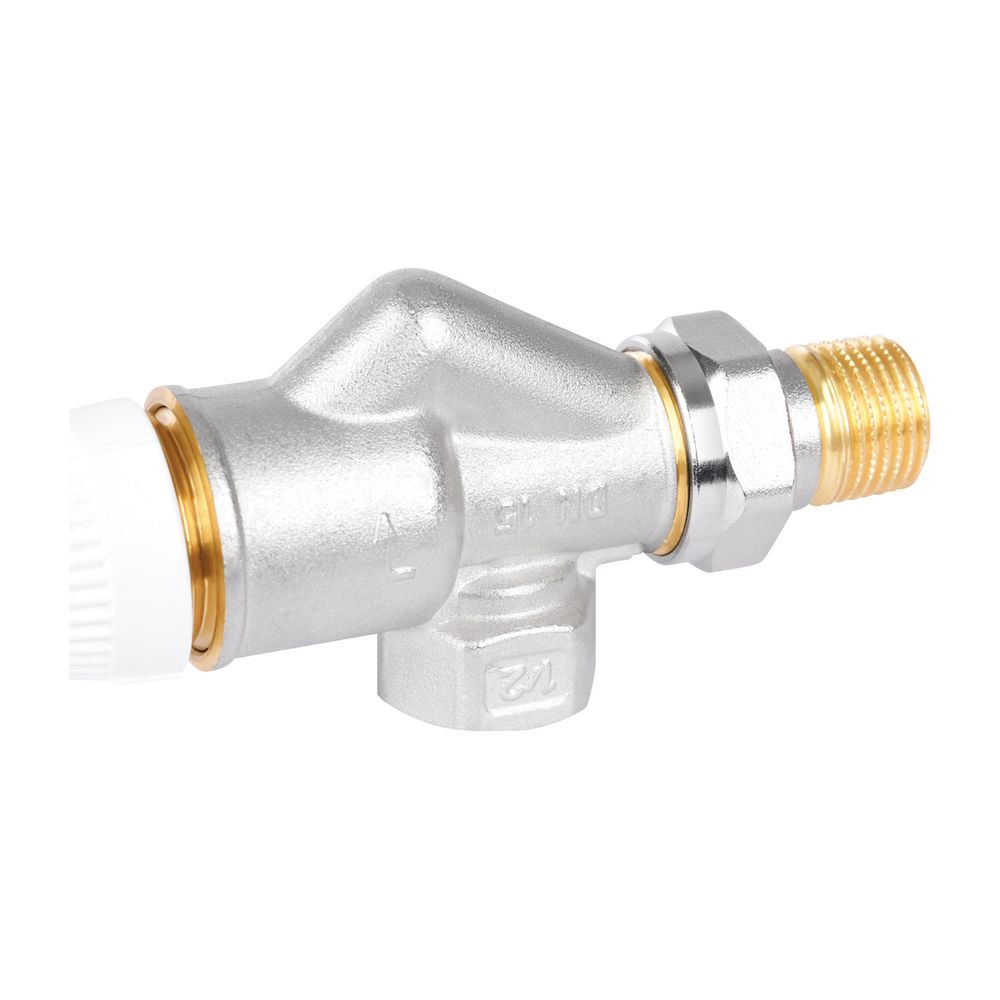

Resideo Thermostatventilkörper H, Messing vernickelt, Axialausführung, 1/2"

Der Resideo Thermostatventilkörper H ist eine robuste Lösung aus vernickeltem Messing in Axialausführung mit einem 1/2 Zoll Anschluss. Er ist speziell für die präzise Durchflussregelung in Heizungs- und Kühlanlagen konzipiert und eignet sich ideal für den Einsatz im Vorlauf von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern, insbesondere in Systemen mit hohen Durchflussmengen oder in 1-Rohr-Anlagen.

Wie wird der Thermostatventilkörper H eingesetzt?

Der Thermostatventilkörper H wird üblicherweise im Vorlauf von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern installiert. Er steuert den Durchfluss des Heiz- oder Kühlmediums in Verbindung mit Thermostatköpfen oder thermoelektrischen sowie motorischen Stellantrieben. Aufgrund seiner hohen Durchflusskapazität ist er besonders für große Heizkörper und Anlagen mit hohem Volumenstrom geeignet.

Welche Stellantriebe sind kompatibel?

Das Ventil ist kompatibel mit Thermostatköpfen mit M30 x 1,5 Anschluss sowie mit den 2-Punkt-Stellantrieben MT4 und M5410. Zudem kann es mit dem modulierenden Stellantrieb M7410E5001 und den Heizkörperreglern HR90/HR92 betrieben werden. Diese Vielfalt an Antrieben ermöglicht eine flexible und präzise Regelung der Heiz- oder Kühlleistung. Für modulierende Stellantriebe bietet der Ventilkörper einen Hub von 4,0 mm.

Welche technischen Merkmale zeichnen das Ventil aus?

Der Thermostatventilkörper verfügt über einen Kvs-Wert von 3,5 und eine Durchflussmenge von 35 bis 1100 Litern pro Stunde. Das Gehäuse ist aus vernickeltem Messing gefertigt. Die Ventilöffnungsfeder ist außerhalb des Mediums positioniert, was die Lebensdauer erhöht. Eine doppelte O-Ring-Dichtung mit Fettkammer sorgt für eine verbesserte Dichtheit. Der Ventileinsatz kann während des Betriebs ohne Entleerung der Anlage ausgetauscht werden, was Wartungsarbeiten erleichtert. Der Betrieb ist geräuscharm und die Baumaße entsprechen EN215 D.

Wie ist die Bauform und Anschlussart gestaltet?

Das Ventil ist in Axialbauform ausgeführt und besitzt Innen- und Außengewinde mit einer Anschlussgröße von 1/2 Zoll (DN 15). Es ist mit einem geraden Schlussstück und einer Staubkappe ausgestattet. Die thermische Vorbereitung ist vorhanden, und der Thermostatanschluss entspricht dem Standard M30 x 1,5. Das Ventil ist für den Einsatz in Einrohr- und Zweirohrsystemen geeignet.

Welche Betriebsbedingungen sind zulässig?

Das Ventil ist für den Einsatz mit Wasser oder Wasser-Glykolgemischen nach VDI 2035 ausgelegt. Die maximale Mediumtemperatur beträgt 130 °C, und der maximale Betriebsdruck liegt bei 16 bar. Die minimale Mediumtemperatur ist -10 °C. Das Ventil ist nicht druckunabhängig und nicht vorab einstellbar.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Bauform: Axial
• Kvs-Wert: 3,5
• Durchflussmenge: 35 bis 1100 l/h
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: -10 °C
• Max. Betriebsdruck: 16 bar
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Bauhöhe: 55 mm

Der Resideo Thermostatventilkörper H bietet eine zuverlässige und geräuscharme Regelung des Durchflusses in Heizungs- und Kühlanlagen mit hohen Volumenströmen. Seine robuste Bauweise aus vernickeltem Messing, der Kvs-Wert von 3,5 und die maximale Betriebstemperatur von 130 °C machen ihn zu einer leistungsstarken Komponente. Die Möglichkeit des Ventileinsatzwechsels ohne Anlagenentleerung unterstreicht zudem die Wartungsfreundlichkeit.
