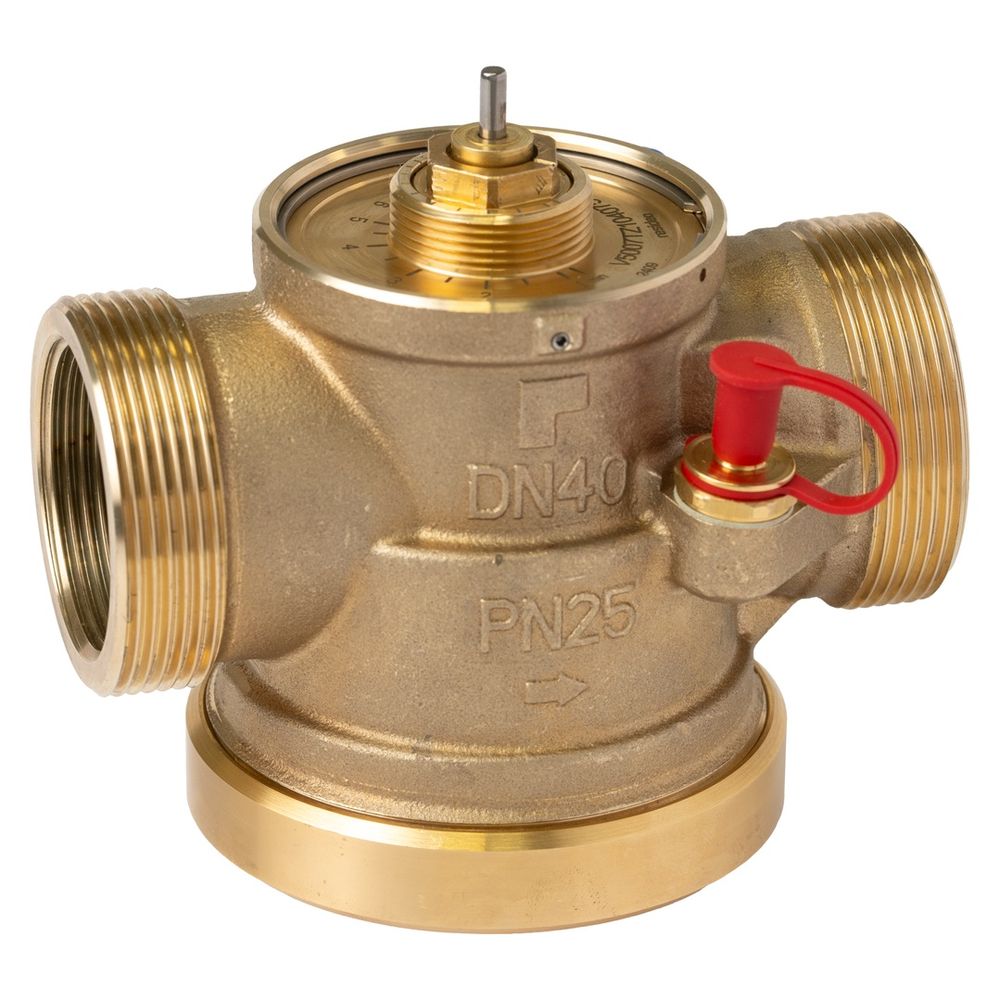

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 40, PN 25, 1000-7500l/h, 20-600kPa

Der Resideo Druckunabhängige Regelventil Kombi-PICV V5007 ist ein vielseitiges Ventil, das einen Durchflussregler und einen Vollhub-Temperaturregler in einem Gerät vereint. Es ist für Durchflussmengen von 1000 bis 7500 l/h und Differenzdrücke von 20 bis 600 kPa ausgelegt. Dieses Ventil eignet sich ideal für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlanlagen, wie Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen.

Wie funktioniert das Resideo Kombi-PICV?

Das Kombi-PICV V5007 von Resideo integriert einen automatischen Differenzdruckausgleich, der ein präzises, druckunabhängiges Durchflussverhalten sicherstellt. Es kombiniert einen Durchflussregler mit einem modulierenden Vollhub-Temperaturregler, der mit einem Stellantrieb ausgestattet ist. Dadurch wird eine gleichprozentige Kennlinie erreicht, die eine genaue Temperaturregelung ermöglicht. Das Ventil kann sowohl in Anlagen mit konstantem Durchfluss als auch in solchen mit variablem Durchfluss eingesetzt werden, wobei es in ersterem Fall als konstanter Durchflussbegrenzer fungiert.

Welche Vorteile bietet das Ventil im Betrieb?

Das Ventil minimiert die Bewegungen des Stellantriebs, da Druckschwankungen die Temperaturregelung nicht beeinflussen. Dies führt zu einem hohen Energie-Einsparpotenzial durch eine effizientere Energieübertragung und eine niedrigere Pumpendrehzahl. Zudem ermöglicht das Ventil die Messung des optimalen Sollwerts für die Pumpe, was die Anlagenoptimierung unterstützt. Die voreingestellte Durchflussskala erleichtert die Inbetriebnahme, da der Wert direkt in Litern pro Stunde ablesbar ist und mit einem Standard-Gabelschlüssel eingestellt werden kann.

Für welche Anwendungen ist das Kombi-PICV geeignet?

Das Ventil ist speziell für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlanlagen konzipiert. Es wird häufig bei Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen eingesetzt. Die Nennweite DN 40 und der Kvs-Wert von 19,4 decken dabei gängige Anforderungen ab. Das Ventil ist kompatibel mit Wasser und Medien mit bis zu 50 % Glykolanteil gemäß VDI 2035 und eignet sich ausschließlich für Heizungswasser.

Wie gestaltet sich die Montage und Wartung?

Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing (DZR) und verfügt über Innengewinde mit zylindrischem BSPP-Anschluss. Die Voreinstellung erfolgt werkzeuggestützt mit einem Gabelschlüssel, ohne dass komplexe Berechnungen oder Abgleichverfahren notwendig sind. Das Ventil ist wartungsfreundlich gestaltet, mit einer Not-Absperrfunktion, die jedoch nicht für den Dauerbetrieb vorgesehen ist. Optional kann ein Entleeradapter zur Reinigung und Entleerung verwendet werden. Die Ventile sind schmutzresistent und unterstützen eine Selbstreinigungswirkung durch kontinuierlichen Durchfluss.

Technische Daten

• Nennweite: DN 40
• Nenndruck: PN 25
• Durchflussmenge: 1000 - 7500 l/h
• Differenzdruck: 20 - 600 kPa
• Kvs-Wert: 19,4
• Ventilhub: 6 mm
• Mediumtemperatur: -10 - 120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: dynamisch

Das Resideo Kombi-PICV V5007 ist ein vielseitiges druckunabhängiges Regelventil, das durch die Kombination von Durchfluss- und Temperaturregelung eine effiziente Lösung für Heizungs- und Kühlsysteme darstellt. Mit einer Nennweite von DN 40, einem Nenndruck von PN 25 und einer Durchflussmenge von 1000 bis 7500 l/h ermöglicht es präzisen hydraulischen Abgleich und eine stabile Temperaturregelung. Die einfache Inbetriebnahme und Wartung sowie das hohe Energie-Einsparpotenzial machen es zu einer zuverlässigen Komponente in modernen Anlagen.
