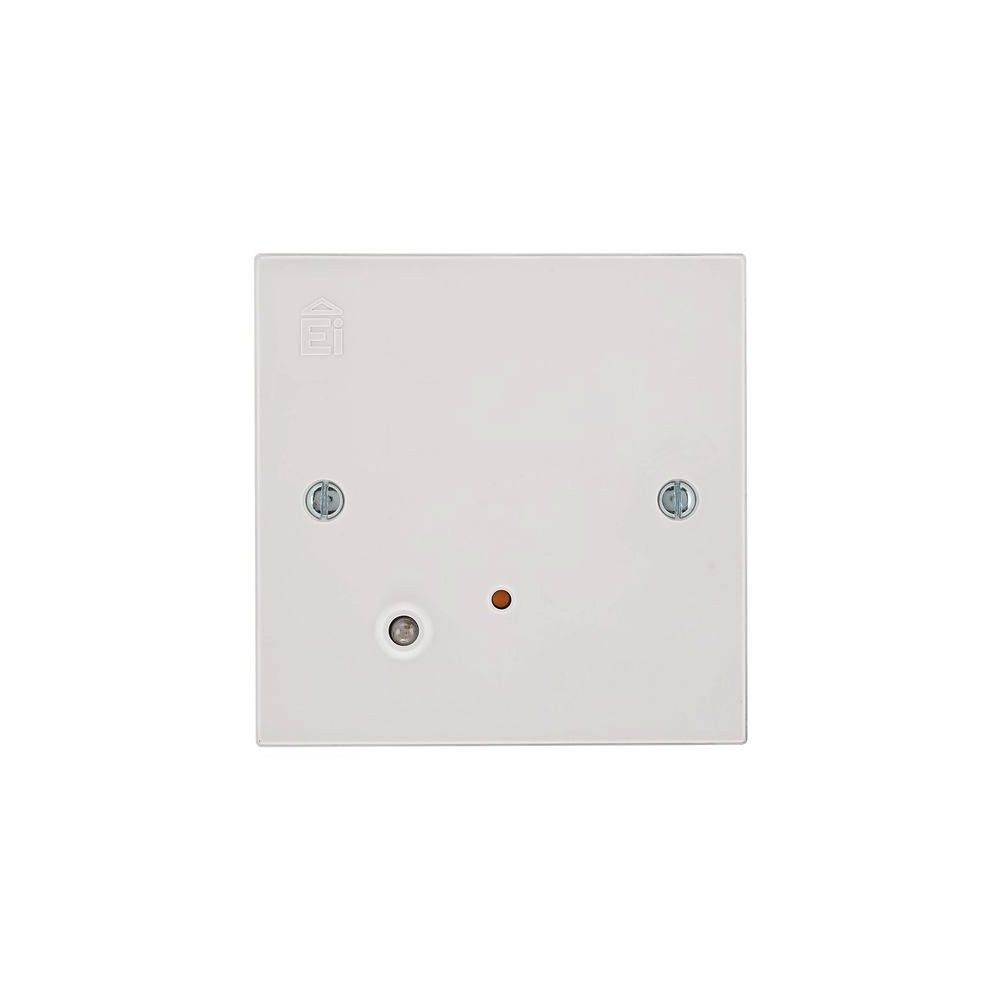

Ei Electronics Koppelmodul 11-30V DC Ei413

Koppelmodul zum bidirektionalen Anschluss eines Ei Electronics Funknetzwerks an Gefahrenwarnanlagen bzw. Anlagen der Sicherheits- oder Gebäudeautomationstechnik

Die Stromversorgung erfolgt extern mit 11 - 30 V DC

Die Montage von Koppelmodulen erfolgt grundsätzlich im Überwachungsbereich der zugehörigen Funk- Warnmeldergruppe.

Das Gerät wertet empfange Signale aus dem Funknetzwerk differenziert nach den Kriterien "Feuer-Alarm", "Kohlenmonoxid-Alarm" und "Störung" aus und aktiviert das jeweils entsprechende, moduleigene, potentialfreie Ausgangsrelais. Diese Ausgänge werden per 2-Draht Steuerleitung mit den entsprechenden Eingängen der empfangenden Anlage verbunden und werden dort ausgewertet und/oder angezeigt. Alternativ kann das Modul auch auf einer konventionellen Grenzwertlinie betrieben werden.

Zusätzlich besteht die Möglichkeit, über den integrierten Eingang des Moduls wahlweise mittels potentialfreiem Kontakt (NO) oder potentialbehaftet (11-30 V DC) aus der übergeordneten Anlage heraus an allen, mit dem Modul vernetzten Warnmeldern ein akustisches Alarmsignal zu aktivieren.

Technische Daten:

Anzahl Ausgänge: 3

Anzahl Eingänge: 1

Stromaufnahme: 60 mA max.

externe Stromversorgung 11 - 30 V DC

Farbe: weiß, ähnlich RAL9010,

Gehäusematerial: Kunststoff, UL94VO klassifiziert

Abmessungen: 88 mm x 88 mm x 42 mm (BxHxT)

Gewicht: 160 Gramm

Einsatztemperatur: -10°C bis +40°C,

Feuchtigkeit: 15% - 95% rel., keine Betauung

Funkfrequenz: 868 MHz Band

Entspricht Funkanlagen Richtlinie 2014/53/EU (RED)

Reichweite: ca. 150 Meter im freien Feld

Funkleistung gem. EN 300220-1, EN 300220,2

EMC-Verhalten gem. EN 301489-1, EN 301489-3

Fabrikat der Planung: Ei Electronics

Typ: Ei413
