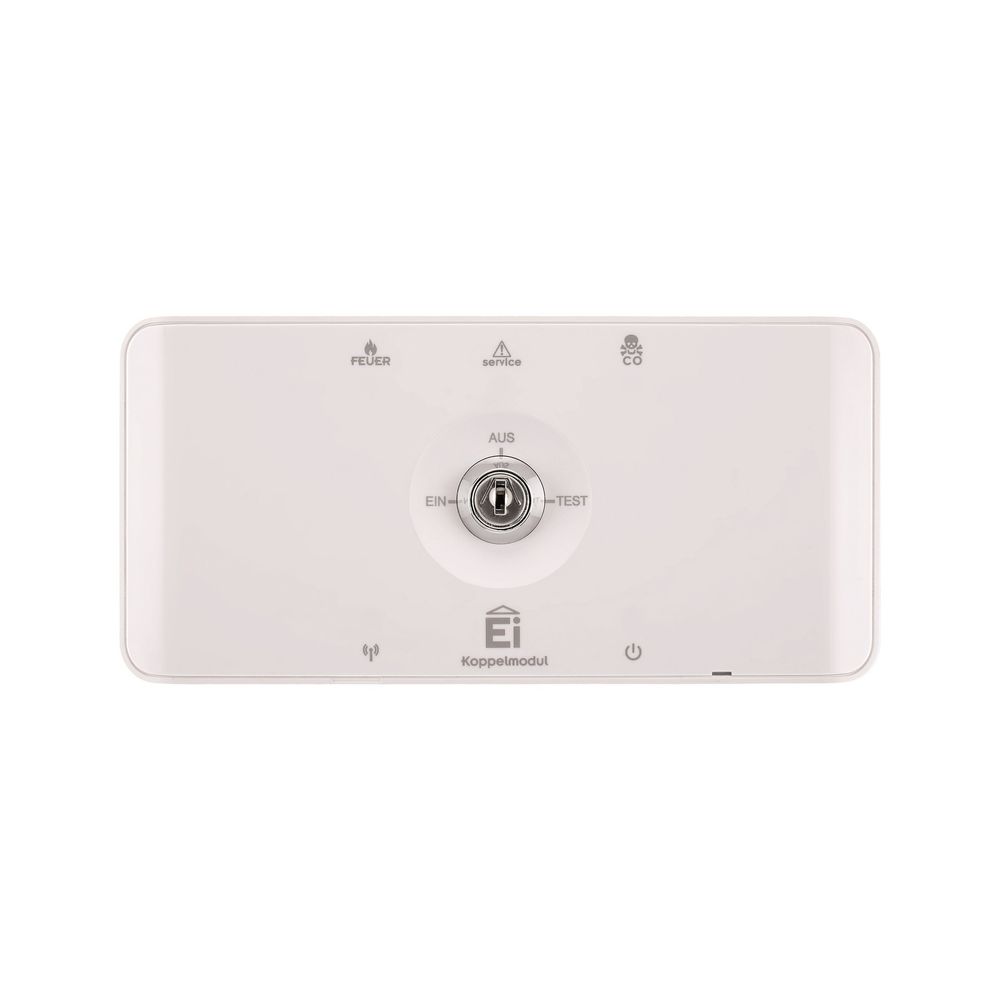

Ei Electronics Koppelmodul 230V AC Ei414

Koppelmodul zum bidirektionalen Anschluss eines Ei Electronics Funknetzwerks an Anlagen der Brandmelde-, Sicherheits- oder Gebäudeautomatisationstechnik

Die Stromversorgung erfolgt extern mit 230 V AC oder

11-30 V DC. Das Gerät besitzt eine integrierte Notstromversorgung durch selbstaufladende Lithiumzellen, welche eine Netz-Überbrückungszeit von mind. 30 Tagen ermöglichen

Die Montage von Koppelmodulen erfolgt grundsätzlich im Überwachungsbereich der zugehörigen Funk- Rauchwarnmeldergruppe.

Das Gerät wertet empfange Signale aus dem Funknetzwerk differenziert nach den Kriterien "Feuer-Alarm", "Kohlenmonoxid-Alarm" und "Störung" aus und aktiviert das jeweils entsprechende, moduleigene, potentialfreie Ausgangsrelais. Diese Ausgänge werden per 2-Draht Steuerleitung mit den entsprechenden Eingängen dempfangenden Anlage verbunden und dort ausgewertet und angezeigt. Alternativ kann das Modul auch auf einer konventionellen Grenzwertlinie betrieben werden.

Das Gerät besitzt ferner 3 Status-LEDs welche den Schaltzustand der 3 Relaisausgänge optisch anzeigen.

Es besteht die Möglichkeit über den integrierten Eingang des Moduls wahlweise mittels potentialfreiem Kontakt (NO) oder potentialbehaftet (11-30V DC) aus der übergeordneten Anlage heraus an allen, mit dem Modul vernetzten Warnmeldern ein akustisches Alarmsignal zu aktivieren.

Der integrierte Schlüsselschalter ermöglicht die Einstellung folgender Funktionen:

EIN

Die Relais reagieren nur auf einen Echt-Alarm, (nicht auf Signale durch Auslösung des Testknopfes an Warnmeldern).

• ON - Die Relais reagieren ausschliesslich auf Echt-Alarme, der Warnmelder. Signale durch Auslösung des Testknopfes an Warnmeldern werden ignoriert.
• TEST - Die Relais reagieren sowohl auf Echt-Alarme, als auch auf Signale durch Auslösung des Testknopfes an Warnmeldern
• AUS - Es erfolgt keine Aktivierung der Relais, gleich welches Signal empfangen wird.

Technische Daten:

• Anzahl Ausgänge: 3
• Anzahl Eingänge: 1
• Stromaufnahme bei 230 V AC max. 9 mA
• Stromaufnahme bei 11-30 V DC max. 25 mA
• Stromversorgung: extern, 230 V AC oder 11-30 V DC
• Farbe: weiß, ähnlich RAL9010,
• Gehäusematerial: Kunststoff, UL94VO klassifiziert
• Abmessungen: 190 mm x 90 mm x 40 mm (BxHxT)
• Einsatztemperatur: -10°C bis +40°C,
• Feuchtigkeit: 15% bis 95% rel., keine Betauung
• Funkfrequenz: 868 MHz Band
• Entspricht Funkanlagen Richtlinie 2014/53/EU (RED)
• Reichweite: ca. 100 Meter im freien Feld
• Funkleistung gem. EN 300220-1, EN 300220,2
• EMC-Verhalten gem. EN 301489-1, EN 301489-3

Fabrikat der Planung: Ei Electronics

Typ: Ei414
