Beschreibung

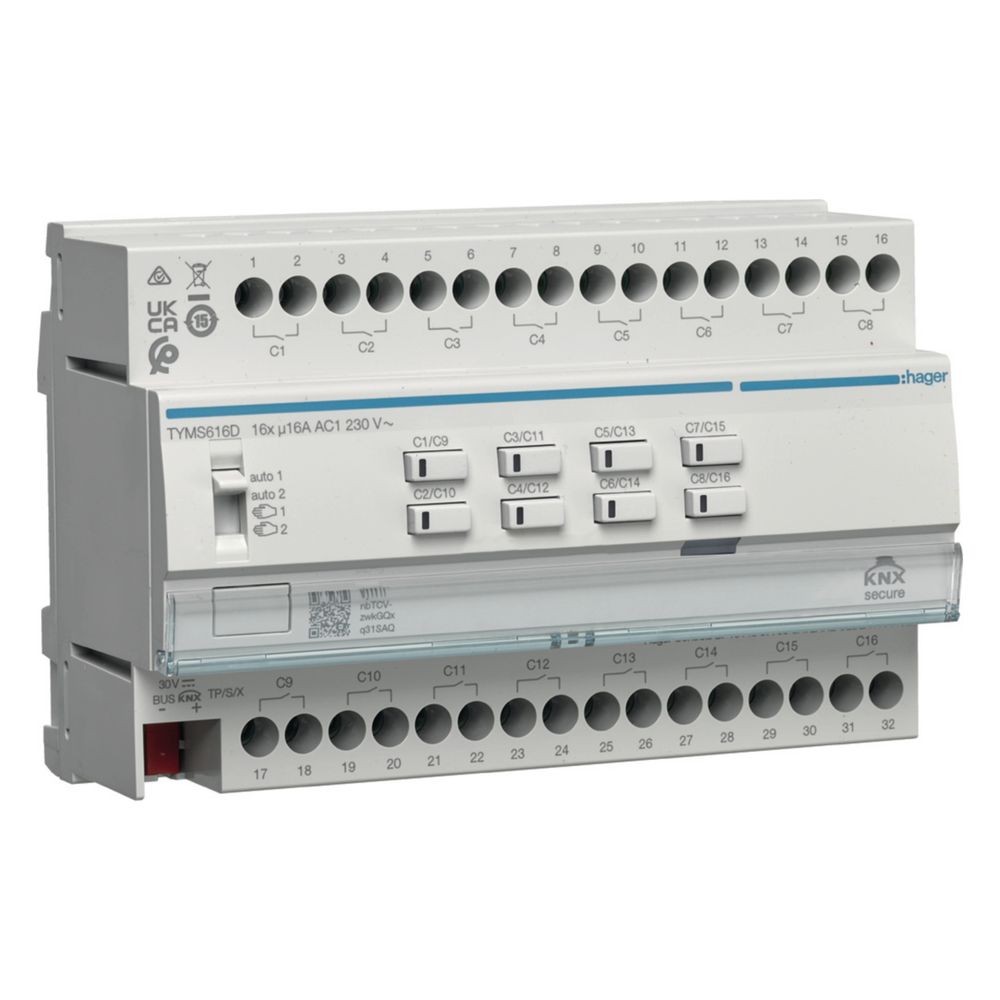

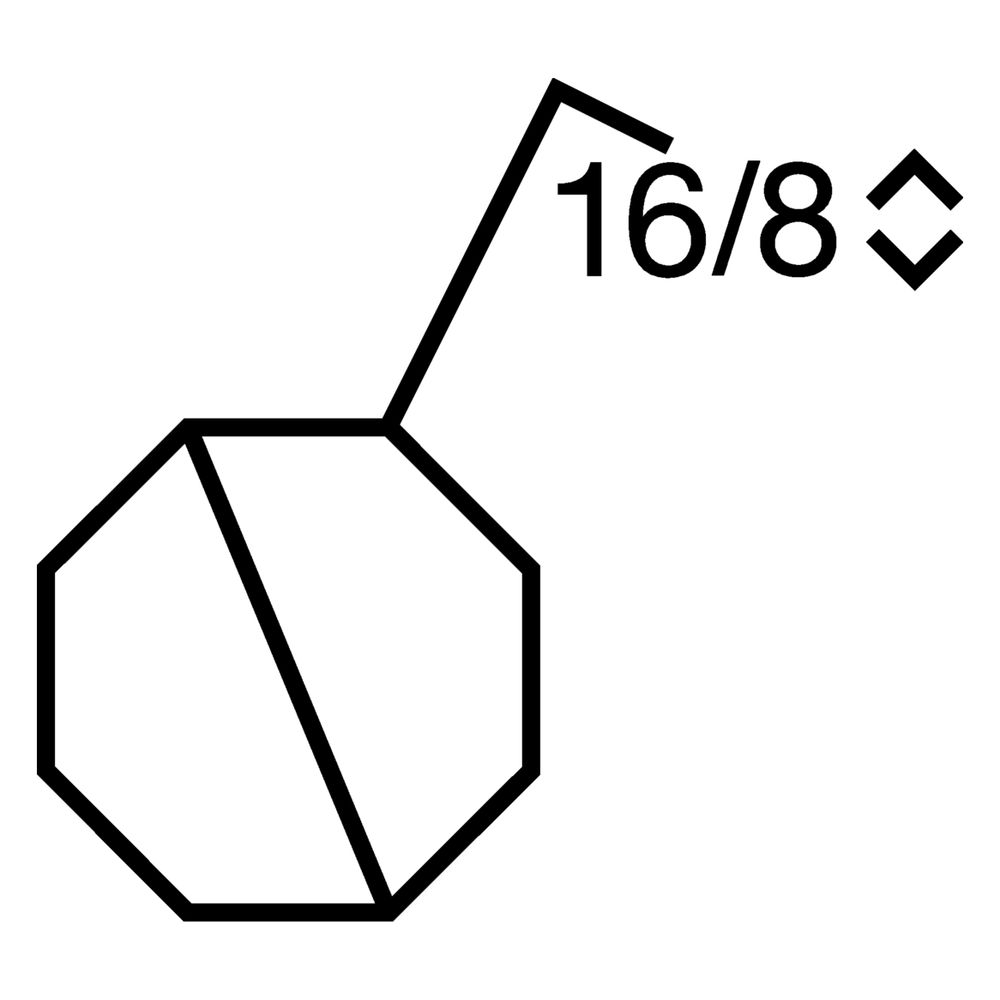

hager KNX Secure Schalt-/Jalousieaktor 16/8fach, 16A, C-Last, für Jalousiesteuerung
Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 5) und dem Hager easytool programmieren. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Einbautiefe: 65 mm
Breite in Teilungseinheiten: 8
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen
Fabrikat : Hager
Artikel : TYMS616D
Technische Daten
| Hersteller | hager |
| 230 V Glüh- und Halogenlampen | 2300 W |
| Anschlussart | Mit quickconnect-Steckklemmen |
| Anschlussquerschnitt bei flexiblem Leiter | 0.5 - 4 mm² |
| Anschlussquerschnitt bei starrem Leiter | 0.5 - 6 mm² |
| Artikelnummer | HAGER-TYMS616D |
| Ausgangsleistung | 2300 W |
| Bemessungsbetriebsspannung Ue | 230 - 230 V |
| Betriebsspannung über Bus | 21 - 32 V |
| Betriebstemperatur | -5 - 45 °C |
| Breite in Teilungseinheiten | 8 |
| Busstromaufnahme im Leerlauf | 3 mA |
| EAN-13 | 3250610050064 |
| Einbautiefe | 65 mm |
| Farbe | Lichtgrau |
| Frequenz | 50 - 60 Hz |
| Funk bidirektional | Nein |
| Funktion | Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion |
| Gewicht | 0,506 kg |
| Glühlampenlast 230 V Lampe | 2300 - 2300 W |
| Höhe | 90 mm |
| IP-Klasse (Ingress Protection) | IP20 |
| Mit Bussystem KNX | Ja |
| Mit Bussystem KNX-Funk | Nein |
| Mit Schieber für Handschaltung | Ja |
| Nennstrom | 16 A |
| Systemspannung | 30 V DC über Bus |
| Tiefe | 65 mm |
| Unterstützten Einstellmodus | ETS, easy |
| WEEE-Nr. | 23692311 |
