Beschreibung

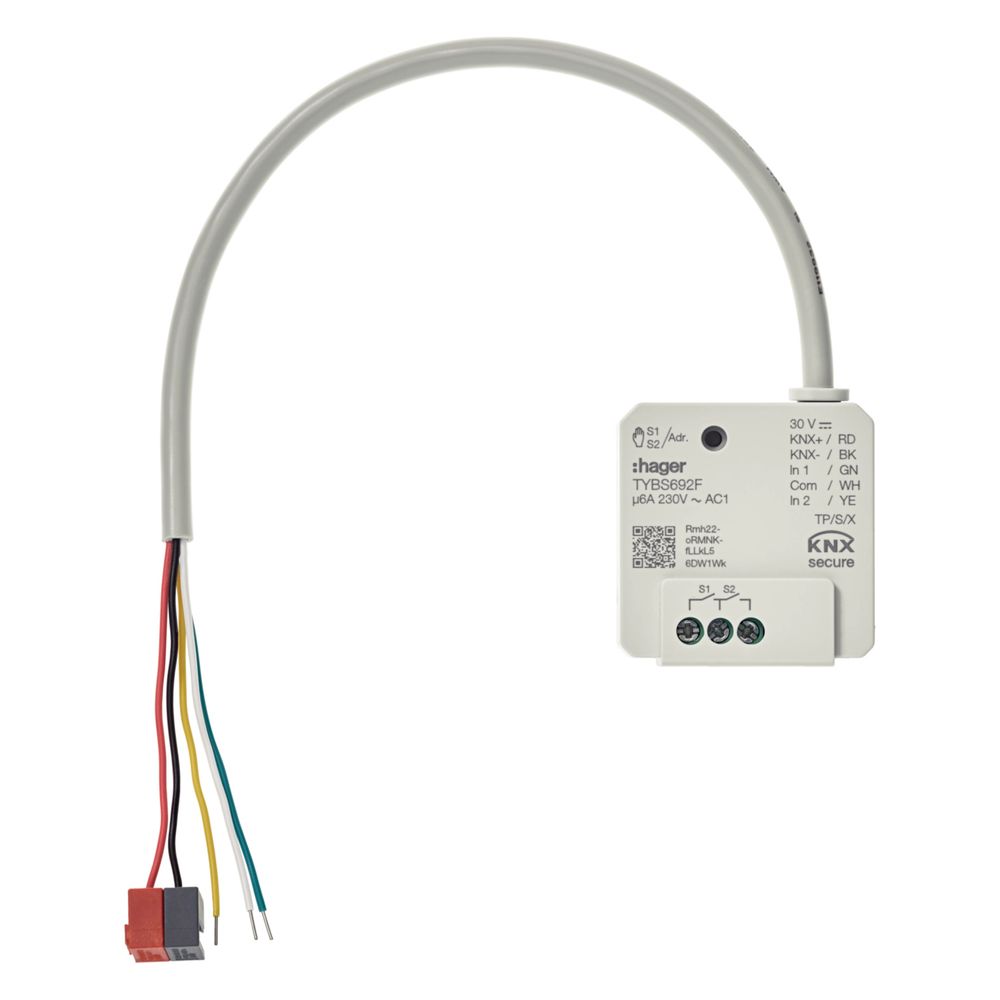

hager Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
Schalt-/Jalousieaktor (UP) KNX Secure Eingänge zum Schalten einer unabhängigen Last durch einen potentialfreier Schließer. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme mit vorkonfektionierte Leitung und Programmier-/Hand-Taste mit integrierter LED.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Funktionen Binäreingang: Umschalten (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik, Lastabwurf, Tarif und Fensterkontakt.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen
Fabrikat : Hager
Artikel : TYBS692F
Technische Daten
| Hersteller | hager |
| 230 V Glüh- und Halogenlampen | 500 W |
| Anschlussart | Mit Schraubklemmen |
| Anschlussquerschnitt bei flexiblem Leiter | 0.75 - 2.5 mm² |
| Anschlussquerschnitt bei starrem Leiter | 0.75 - 2.5 mm² |
| Artikelnummer | HAGER-TYBS692F |
| Ausgangsleistung | 500 W |
| Bemessungsbetriebsspannung Ue | 230 - 230 V |
| Betriebsspannung über Bus | 21 - 32 V |
| Betriebstemperatur | -5 - 45 °C |
| Breite | 43 mm |
| Busstromaufnahme im Leerlauf | 5 mA |
| EAN-13 | 3250610050361 |
| Einbautiefe | 40 mm |
| Farbe | Lichtgrau |
| Frequenz | 50 - 60 Hz |
| Funk bidirektional | Nein |
| Funktion | Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion |
| Gewicht | 0,05 kg |
| Höhe | 44 mm |
| IP-Klasse (Ingress Protection) | IP20 |
| Mit Bussystem KNX | Ja |
| Mit Bussystem KNX-Funk | Nein |
| Mit Schieber für Handschaltung | Ja |
| Nennstrom | 6 A |
| Systemspannung | 30 V DC über Bus |
| Tiefe | 22 mm |
| Unterstützten Einstellmodus | ETS, easy |
| WEEE-Nr. | 23692311 |
