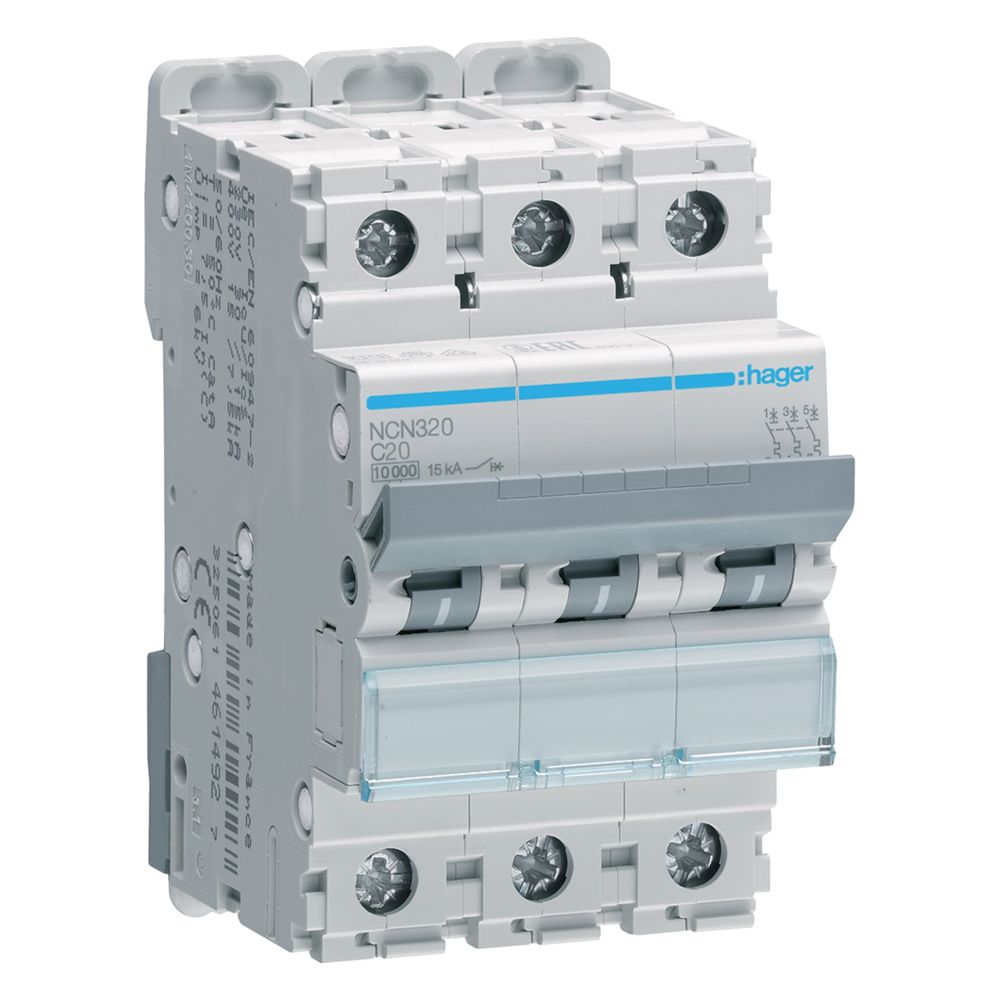

Bild öffnenhager Leitungsschutzschalter 3 polig 10kA/15kA C-20A 3M
Artikelnr: NCN320
EAN: 3250614614934
UVP: 187,07 €
97,40 €
Lieferung per Paket
Versandkosten & Lieferinformationen
9 Stück lagernd
Versand innerhalb 2 –
4 Werktagen
Fr. 24. Oktober 25 –
Mo. 27. Oktober 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
hager Leitungsschutzschalter 3 polig 10kA/15kA C-20A 3M
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 20 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager
Artikel : NCN320
Weiterlesen
Hersteller
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal 1
66440 Blieskastel
Deutschland
Hager – Elektrotechnik aus einer Hand
Hager bietet ein umfangreiches Sortiment rund um die Elektroinstallationen für Wohn‑, Gewerbe‑ und Zweckbauten mit höchsten Ansprüchen an Sicherheit, Funktion und Design. Mit Lösungen für die Energieverteilung und Zählerplatzsysteme, Schalt‑ und Schutzgeräte, sowie komplette Verteilersysteme und Stromverteilung bis zu 4.000 A sind Sie für alle Belastungen und Einsatzbereiche versorgt. Ergänzt wird das durch Leitungsführungs‑ und Raumanschlusssysteme, wie Brüstungskanäle, Decken‑ und Bodenanschlusssäulen oder Multimedia‑Einbaugeräte, die eine saubere und intelligente Infrastruktur für Strom, Daten und Kommunikation ermöglichen.
Dazu kommen intelligente Steuerung und Automatisierung mit KNX‑Systemen, Gebäudesteuerung, Sicherheits‑ und Türkommunikationstechnik sowie Ladeinfrastruktur für Elektromobilität. Hager verbindet Innovation und Praxis mit normgerechter Qualität, maßgeschneiderter Funktionalität und hochwertigem Design, um für jedes Projekt – ob Neubau oder Modernisierung – passgenaue und zukunftssichere Elektrolösungen zu bieten.
Technische Daten
| Hersteller | hager |
| 360° Montagemöglichkeit | Ja |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1 - 35 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter | 1 - 35 mm² |
| Anzahl Module | 3 |
| Artikelnummer | HAGER-NCN320 |
| Auslösecharakteristik | C |
| Ausrichtung obere Anschlussklemme für modulare Geräte | Ausgerichtete Klemmen |
| Ausrichtung untere Anschlussklemme für modulare Geräte | Ausgerichtete Klemmen |
| Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2 | 15 kA |
| Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2 | 30 kA |
| Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2 | 15 kA |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 10 kA |
| Bemessungsbetriebsspannung Ue | 400 - 400 V |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 10 kA |
| Betriebstemperatur | -25 - 70 °C |
| Breite | 52,50 mm |
| EAN-13 | 3250614614934 |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 60 Hz |
| Gerätelebensdauer, elektrische Schaltspiele | 4000 |
| Gerätelebensdauer, mechanische Schaltspiele | 20000 |
| Gesamtverlustleistung unter Nennstrom | 8,04 W |
| Gewicht | 0,333 kg |
| Grad der Verunreinigung nach IEC 60664/IEC 60947-2 | 2 |
| Höhe | 83 mm |
| IP-Klasse (Ingress Protection) | IP20 |
| Isolationsspannung Ui | 500 V |
| Nennstrom | 20 A |
| Nennstrom bei -10°C | 23,57 A |
| Nennstrom bei -15°C | 23,98 A |
| Nennstrom bei -20 °C | 24,38 A |
| Nennstrom bei -25°C | 24,78 A |
| Nennstrom bei -5°C | 23,16 A |
| Nennstrom bei 0 °C | 22,73 A |
| Nennstrom bei 10°C | 21,86 A |
| Nennstrom bei 15°C | 21,41 A |
| Nennstrom bei 20 °C | 20,95 A |
| Nennstrom bei 25°C | 20,48 A |
| Nennstrom bei 30°C | 20 A |
| Nennstrom bei 35°C | 19,48 A |
| Nennstrom bei 40 °C | 18,94 A |
| Nennstrom bei 45 °C | 18,39 A |
| Nennstrom bei 50 °C | 17,81 A |
| Nennstrom bei 55°C | 17,22 A |
| Nennstrom bei 5°C | 22,30 A |
| Nennstrom bei 60°C | 16,61 A |
| Nennstrom bei 65°C | 15,98 A |
| Nennstrom bei 70°C | 15,32 A |
| Nominales Drehmoment | 2,80 - 2,80 Nm |
| Nominales Drehmoment Obere Klemme | 2,80 - 2,80 Nm |
| Nominales Drehmoment Untere Klemme | 2,80 - 2,80 Nm |
| Polart | 3P |
| Stoßspannungsfestigkeit Uimp | 6000 V |
| Tiefe | 70 mm |
| Typ obere Anschlussklemme für modulare Geräte | Schraubanschluss |
| Typ untere Anschlussklemme für modulare Geräte | biconnect |
| Versorgungsspannungsart | AC |
| WEEE-Nr. | 23692311 |
