Beschreibung

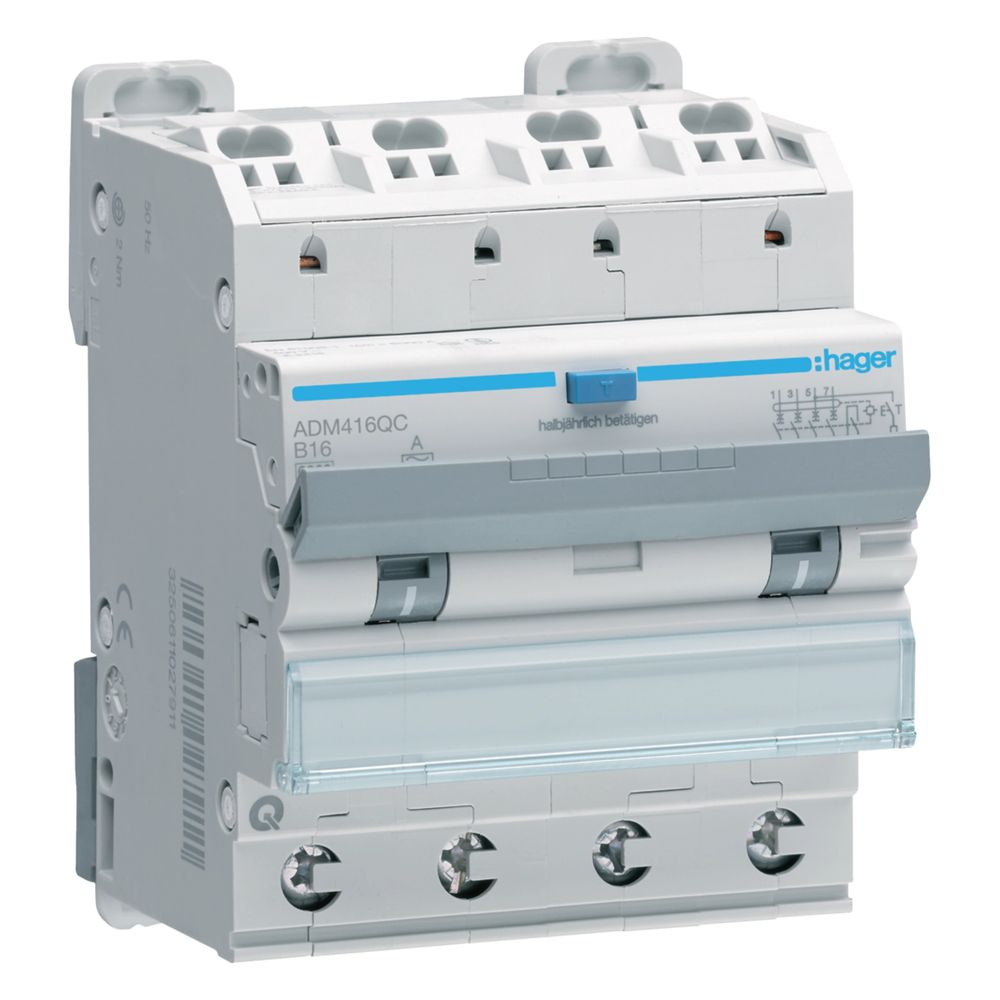

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter 4P 6kA B-16A 30mA Typ A QC/QB
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit Überlastschutz des Neutralleiters durch 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Federsteckklemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang und am Zugang, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund durch Hutschienenschieber oben und unten. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30
Auslösecharakteristik: B
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1.5 - 4.0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1.5 - 4.0 mm²
Gesamtverlustleistung unter Nennstrom: 10.90 W
Fabrikat : Hager
Artikel : ADM416QC
Technische Daten
| Hersteller | hager |
| 360° Montagemöglichkeit | Ja |
| Anschlussart | quickconnect |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1,5 - 4,0 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1,5 - 4,0 mm² |
| Anzahl Module | 4 |
| Artikelnummer | HAGER-ADM416QC |
| Auslösecharakteristik | B |
| Ausschaltvermögen Icn bei 230V AC nach IEC 61009-1 | 6 kA |
| Bemessungsbetriebsspannung Ue | 230 - 400 V |
| Bemessungsfehlerstrom Idn | 30 mA |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Betriebstemperatur | -25 - 40 °C |
| Breite | 71 mm |
| EAN-13 | 3250611027942 |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 50 Hz |
| Gesamtverlustleistung unter Nennstrom | 10,90 W |
| Gewicht | 0,405 kg |
| Höhe | 84 mm |
| IP-Klasse (Ingress Protection) | IP2X |
| Isolationsfestigkeit | 2 kV |
| Isolationsspannung Ui | 500 V |
| Nennstrom | 16 A |
| Nennstrom bei -10°C | 18,60 A |
| Nennstrom bei -15°C | 18,90 A |
| Nennstrom bei -20 °C | 19,10 A |
| Nennstrom bei -25°C | 19,40 A |
| Nennstrom bei -5°C | 18,30 A |
| Nennstrom bei 0 °C | 18 A |
| Nennstrom bei 10°C | 17,30 A |
| Nennstrom bei 15°C | 17 A |
| Nennstrom bei 20 °C | 16,70 A |
| Nennstrom bei 25°C | 16,30 A |
| Nennstrom bei 30°C | 16 A |
| Nennstrom bei 35°C | 15,60 A |
| Nennstrom bei 40 °C | 15,20 A |
| Nennstrom bei 45 °C | 14,90 A |
| Nennstrom bei 50 °C | 14,40 A |
| Nennstrom bei 55°C | 14 A |
| Nennstrom bei 5°C | 17,60 A |
| Nennstrom bei 60°C | 13,60 A |
| Nominales Drehmoment | 2 - 2 Nm |
| Nominales Drehmoment Untere Klemme | 2 - 2 Nm |
| Polanzahl abgesichert | 4 |
| Polart | 4P |
| Position Neutralleiter | ohne Neutralleiter |
| Stoßspannungsfestigkeit Uimp | 4000 V |
| Tiefe | 70 mm |
| Typ des Fehlerstromschutzes | A |
| Typ obere Anschlussklemme für modulare Geräte | quickconnect |
| Typ untere Anschlussklemme für modulare Geräte | biconnect |
| Versorgungsspannungsart | AC |
| Überspannungskategorie gemäß IEC 60947-1 | 3 |
| WEEE-Nr. | 23692311 |
