Beschreibung

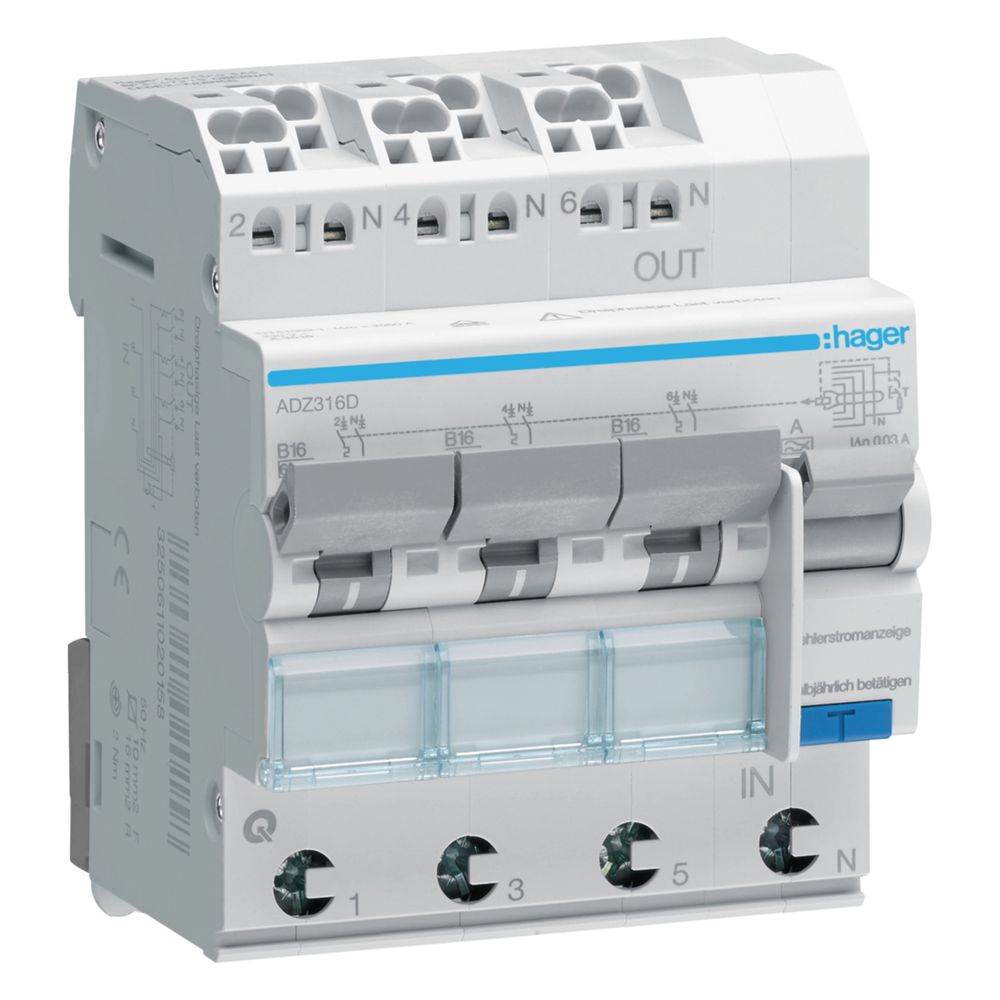

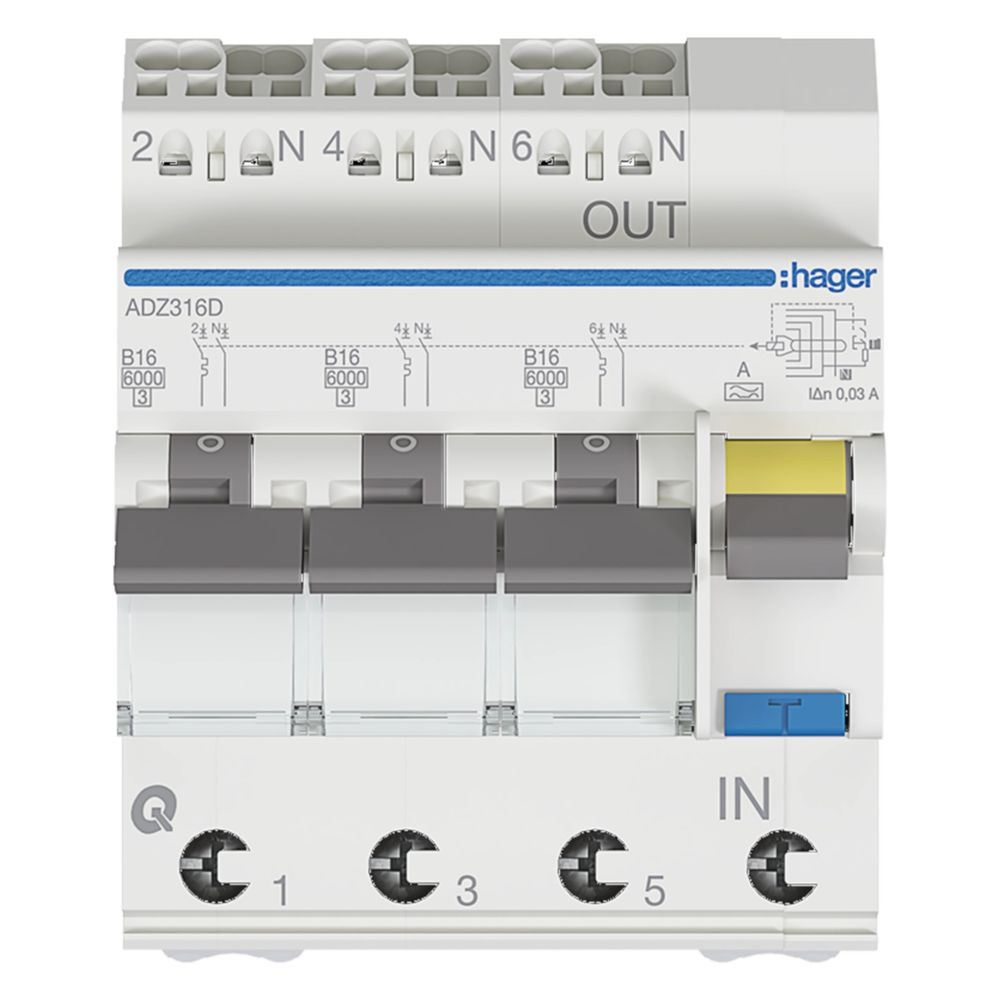

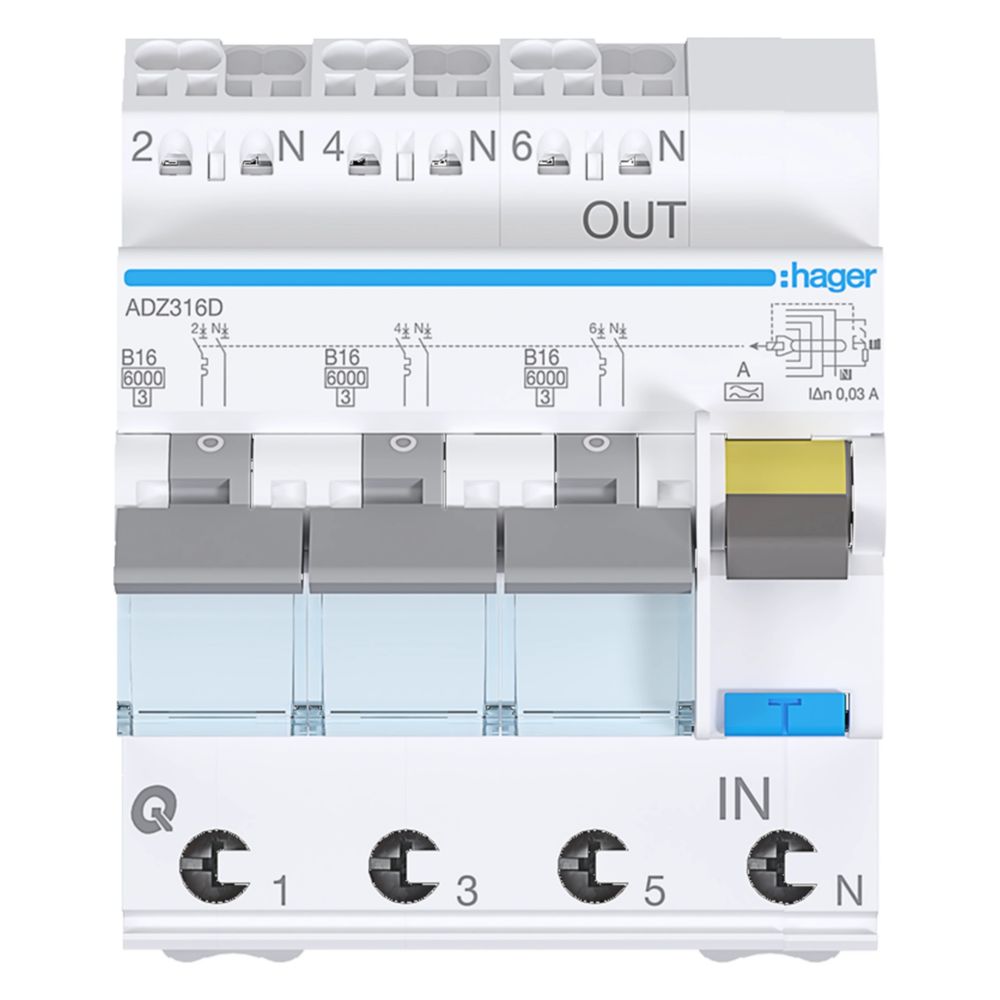

hager Fehlerstrom-Leitungsschutzschalter, FiLS-Schalter, 3x(1P+N) 6kA B-16A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 3 x 1-poligem Leitungsschutzschalter für 230 V Wechselstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang bis 16 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Auslösecharakteristik: B
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Frequenz: 50 - 50 Hz
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Typ des Fehlerstromschutzes: A
Gesamtverlustleistung unter Nennstrom: 10.90 W
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 4 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 4 mm²
Fabrikat : Hager
Artikel : ADZ316D
Technische Daten
| Hersteller | hager |
| Anschlussart | quickconnect |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1 - 4 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1 - 4 mm² |
| Anzahl Module | 4 |
| Artikelnummer | HAGER-ADZ316D |
| Auslösecharakteristik | B |
| Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1 | 6 kA |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 6 kA |
| Bemessungsbetriebsspannung Ue | 230 - 230 V |
| Bemessungsfehlerstrom Idn | 30 mA |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Betriebstemperatur | -25 - 70 °C |
| Breite | 71 mm |
| EAN-13 | 3250611020158 |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 50 Hz |
| Gerätelebensdauer, elektrische Schaltspiele | 2000 |
| Gerätelebensdauer, mechanische Schaltspiele | 2000 |
| Gesamtverlustleistung unter Nennstrom | 10,90 W |
| Gewicht | 0,399 kg |
| Grad der Verunreinigung nach IEC 60664/IEC 60947-2 | 2 |
| Höhe | 86 mm |
| Isolationsfestigkeit | 2 kV |
| Isolationsspannung Ui | 500 V |
| Lager-/Transporttemperatur | -25 - 80 °C |
| Nennstrom | 16 A |
| Nennstrom bei -10°C | 19,90 A |
| Nennstrom bei -15°C | 20,30 A |
| Nennstrom bei -20 °C | 20,70 A |
| Nennstrom bei -25°C | 21,10 A |
| Nennstrom bei -5°C | 19,40 A |
| Nennstrom bei 0 °C | 19 A |
| Nennstrom bei 10°C | 18 A |
| Nennstrom bei 15°C | 17,50 A |
| Nennstrom bei 20 °C | 17 A |
| Nennstrom bei 25°C | 16,50 A |
| Nennstrom bei 30°C | 16 A |
| Nennstrom bei 35°C | 15,70 A |
| Nennstrom bei 40 °C | 15,50 A |
| Nennstrom bei 45 °C | 15,20 A |
| Nennstrom bei 50 °C | 15 A |
| Nennstrom bei 55°C | 14,70 A |
| Nennstrom bei 5°C | 18,50 A |
| Nennstrom bei 60°C | 14,40 A |
| Nennstrom bei 65°C | 14,10 A |
| Nennstrom bei 70°C | 13,90 A |
| Nominales Drehmoment | 2 - 2 Nm |
| Nominales Drehmoment Untere Klemme | 2 - 2 Nm |
| Polart | 3x 1P+N |
| Stoßspannungsfestigkeit Uimp | 4000 V |
| Tiefe | 70 mm |
| Typ des Fehlerstromschutzes | A |
| Versorgungsspannungsart | AC |
| WEEE-Nr. | 23692311 |
