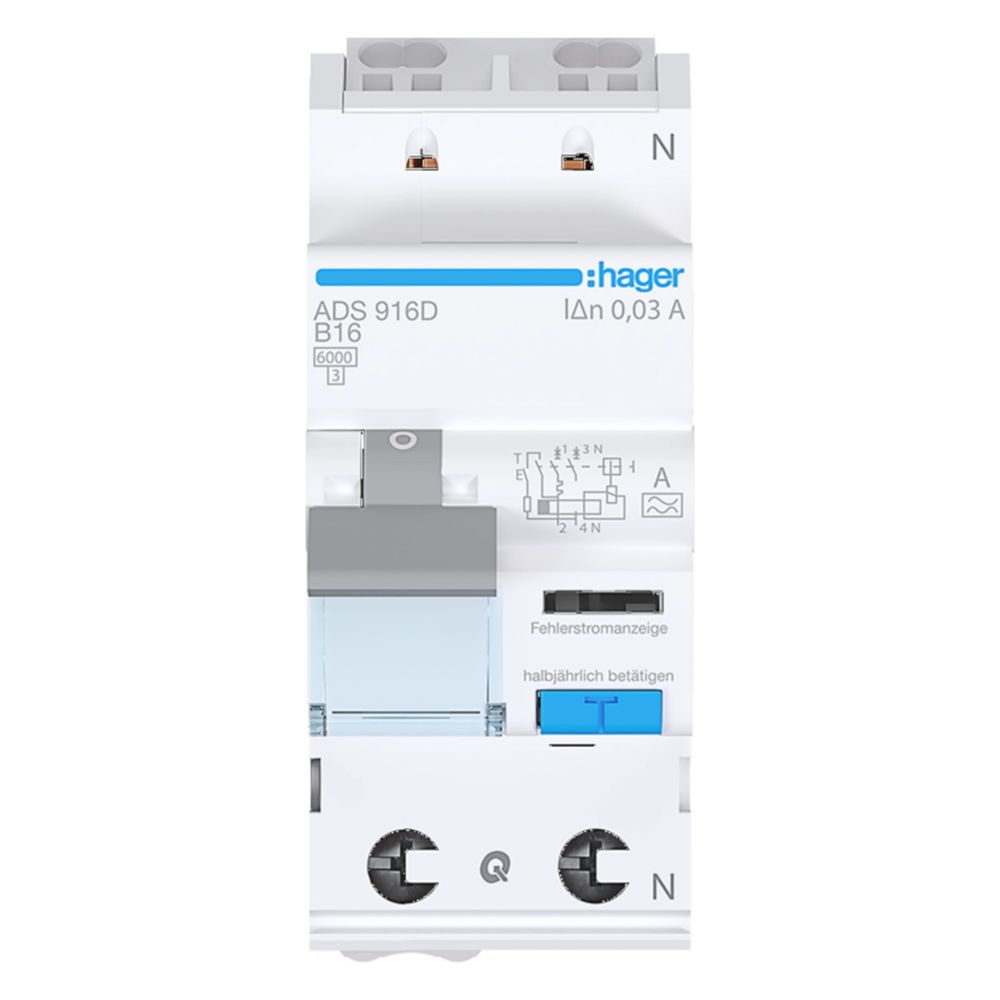

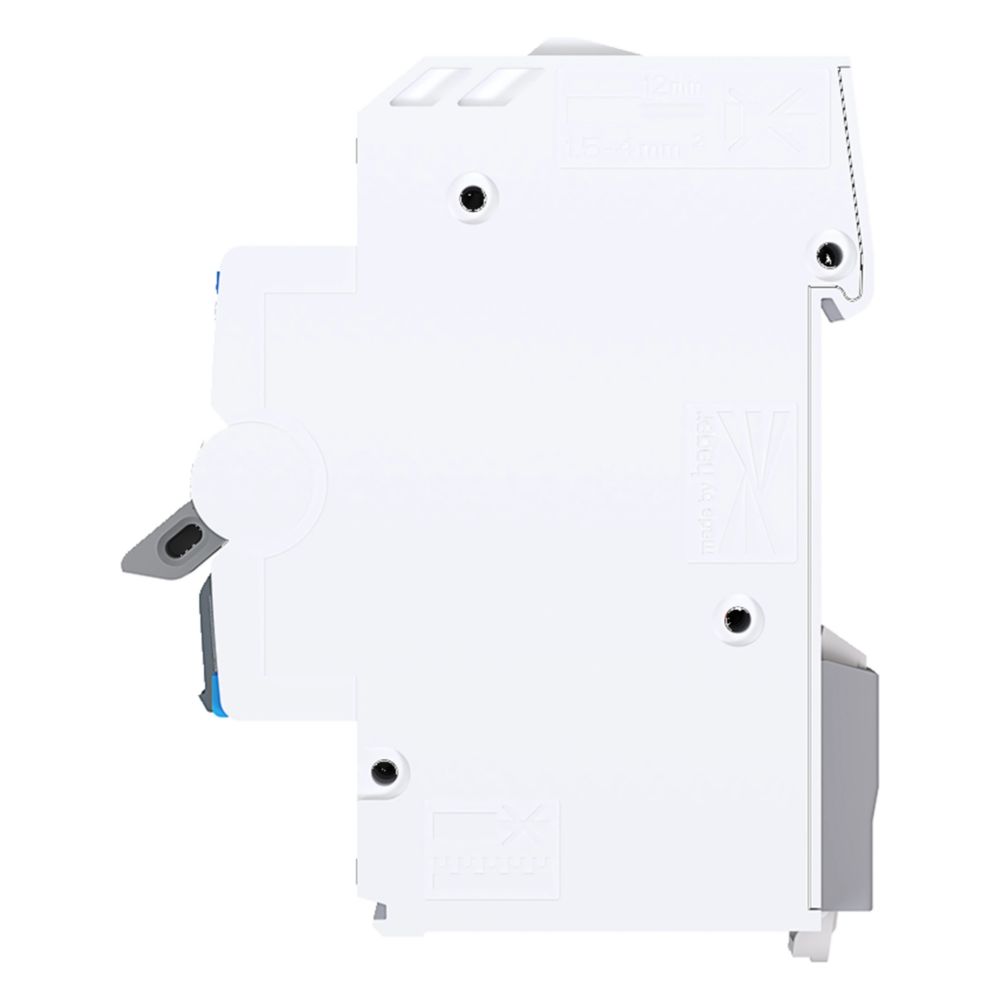

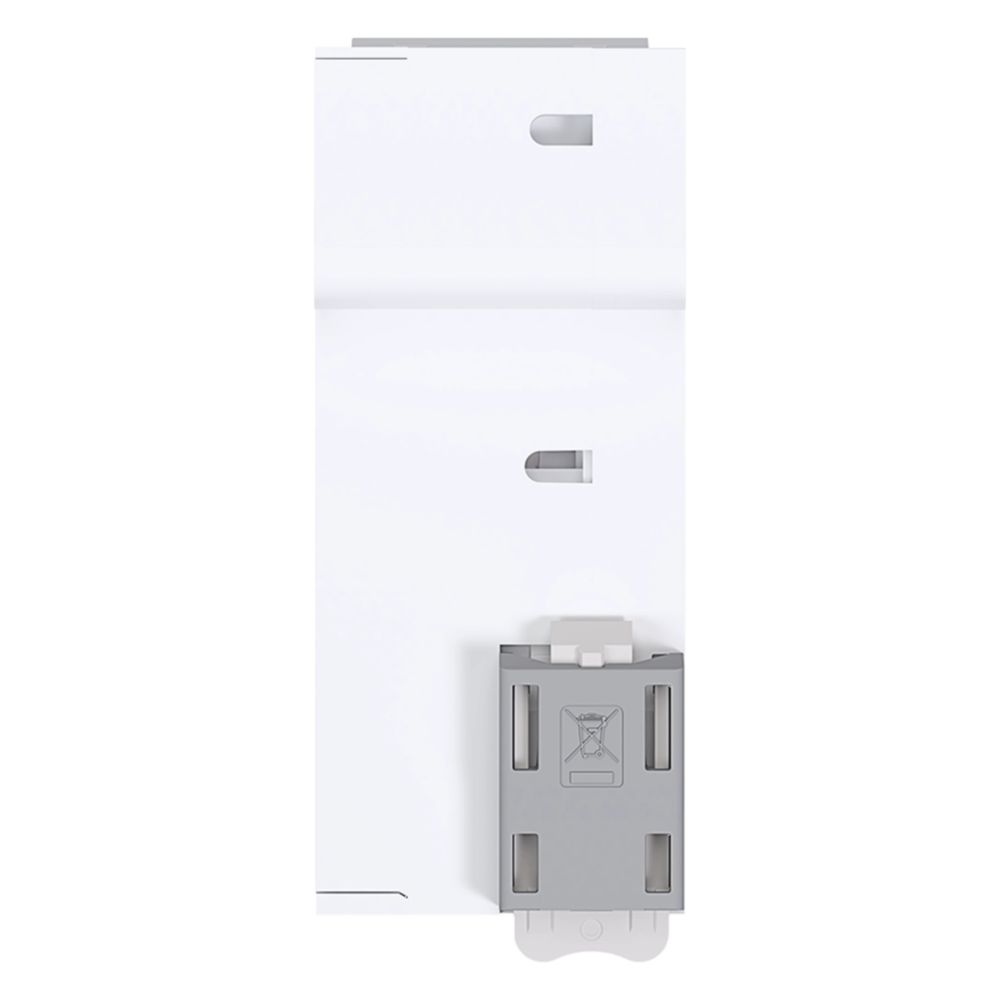

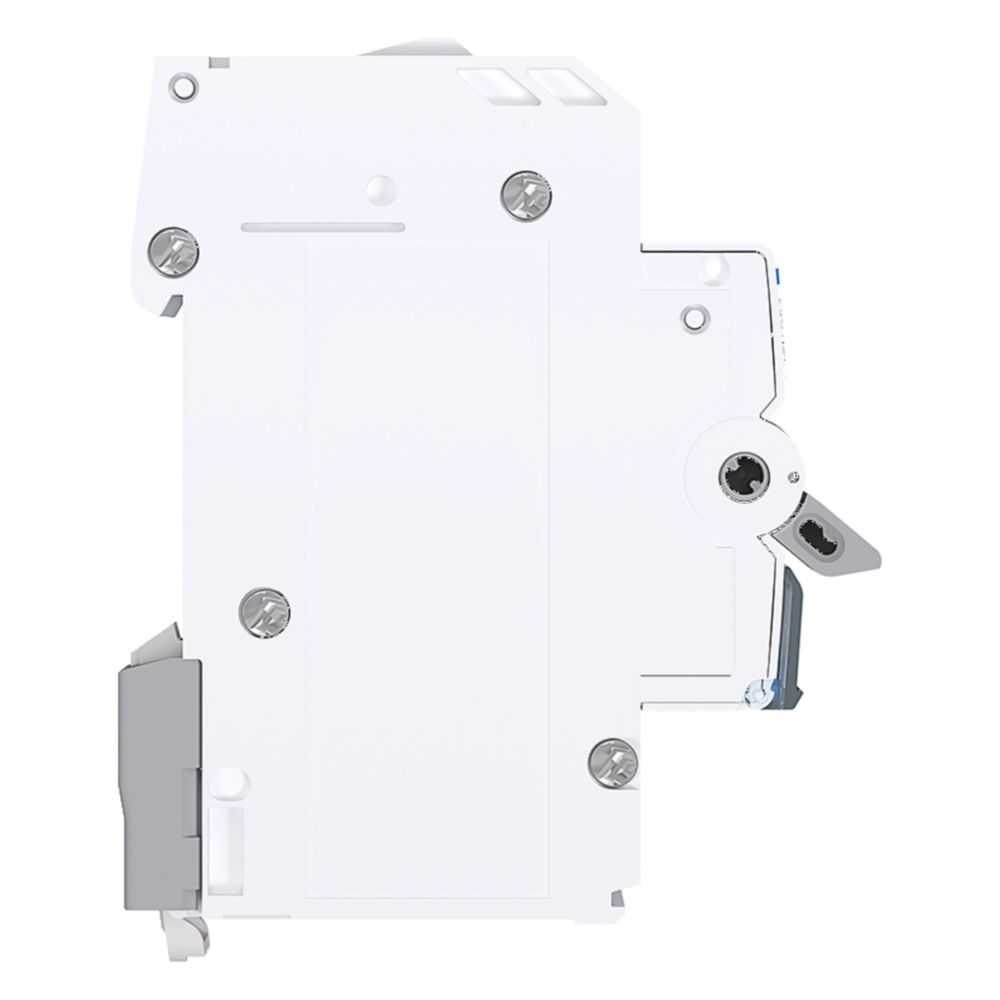

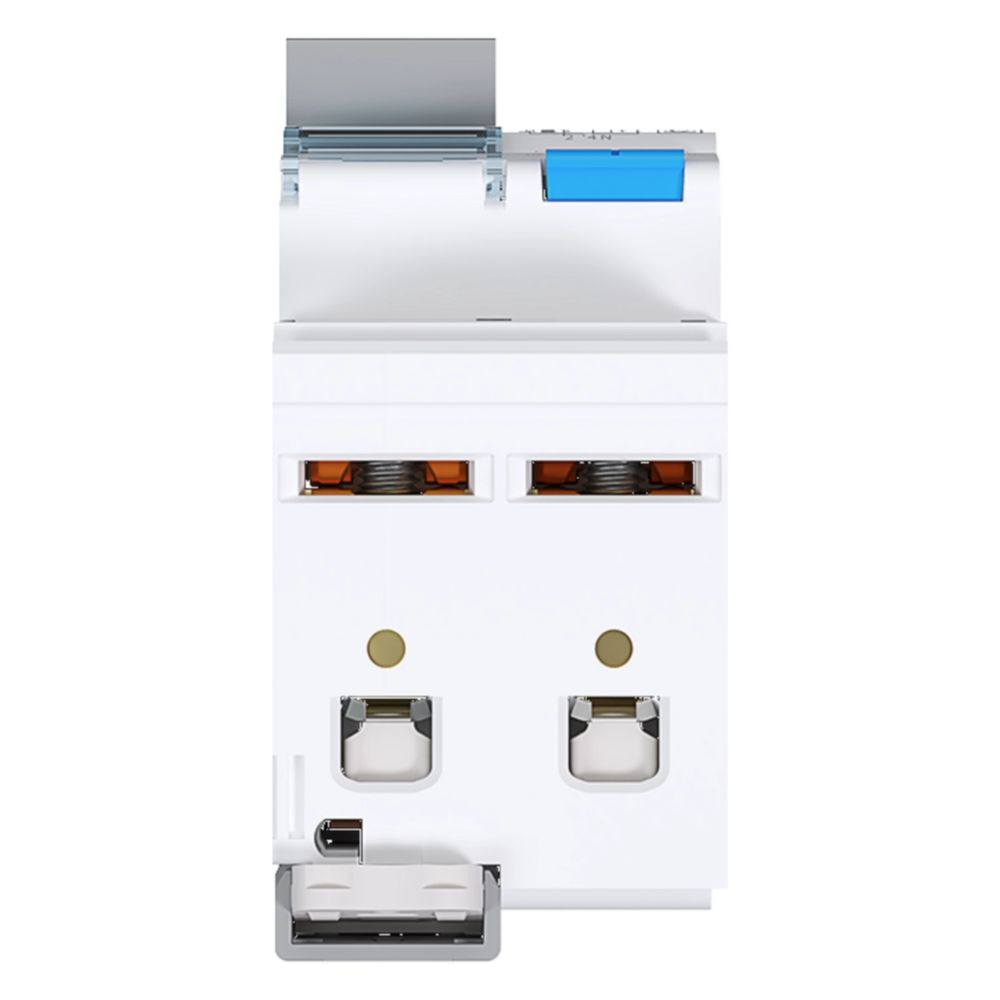

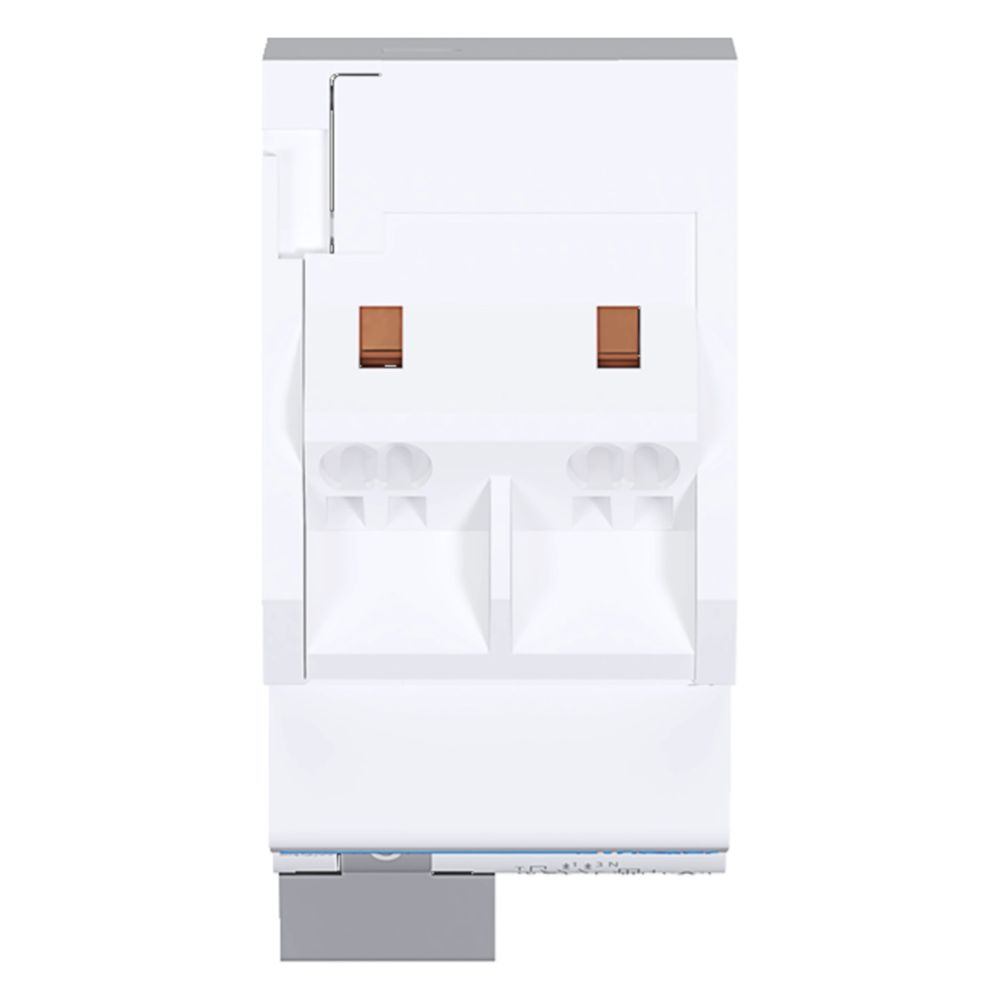

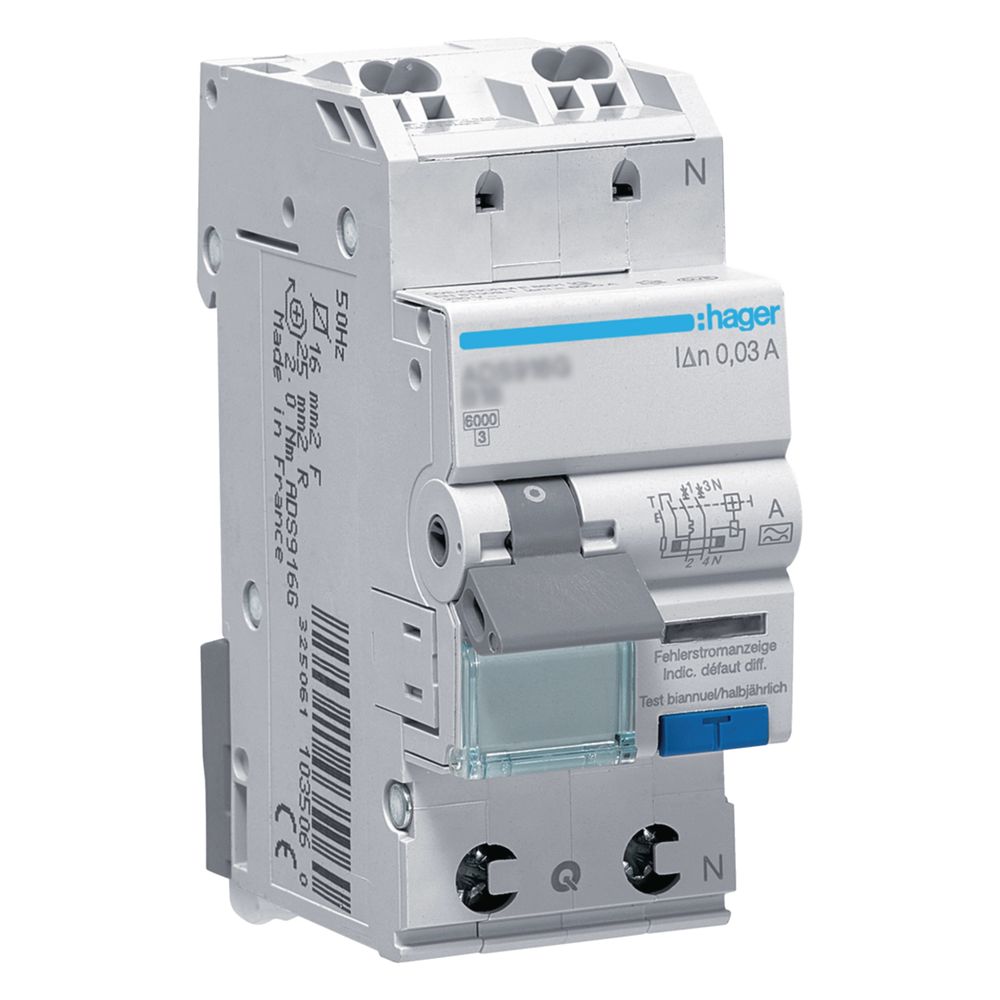

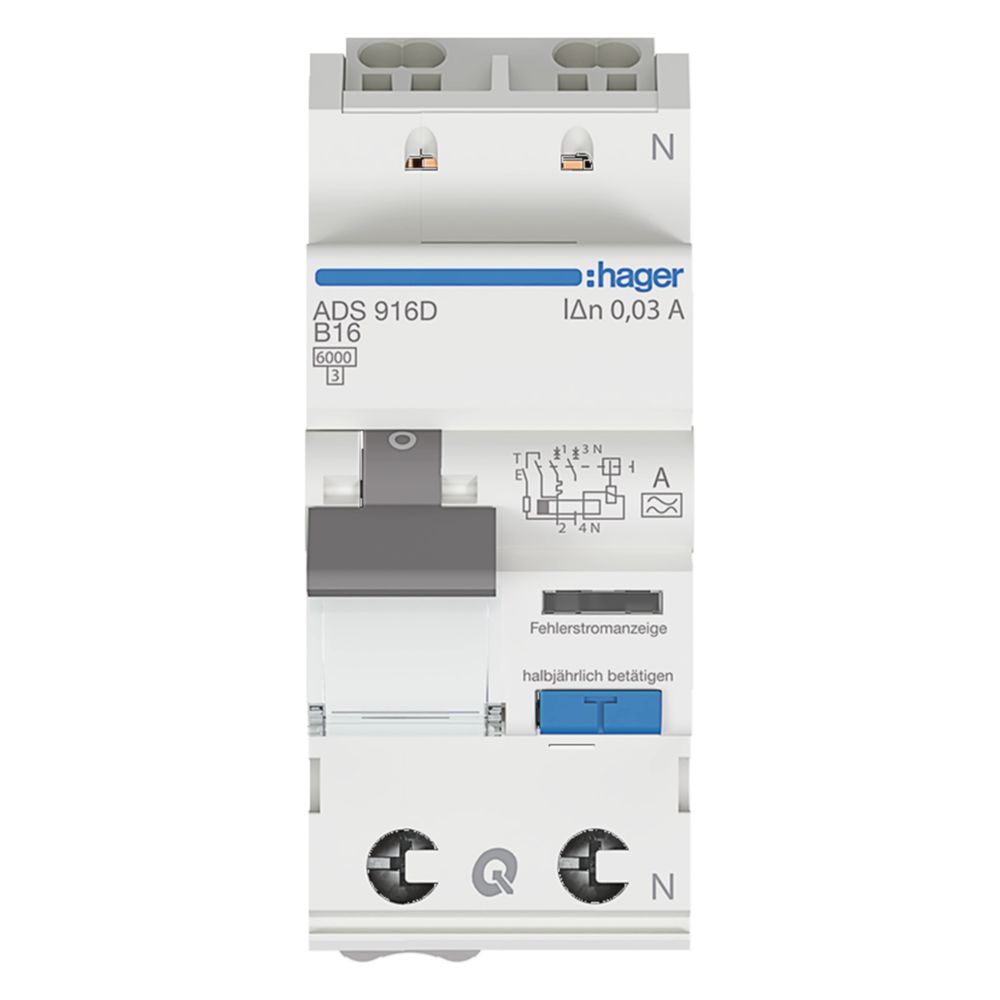

Bild öffnenhager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 6kA B-16A 30mA Typ A
Artikelnr: ADS916D
EAN: 3250611068143
UVP: 146,97 €
45,10 €
Lieferung per Paket
Versandkosten & Lieferinformationen
Mehr als 10 Stück lagernd
Versand innerhalb 2 –
4 Werktagen
Do. 02. Oktober 25 –
Mo. 06. Oktober 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 6kA B-16A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 5.20 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1.5 - 4.0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1.5 - 4.0 mm²
Fabrikat : Hager
Artikel : ADS916D
Weiterlesen
Hersteller
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal 1
66440 Blieskastel
Deutschland
Hager – Elektrotechnik aus einer Hand
Hager bietet ein umfangreiches Sortiment rund um die Elektroinstallationen für Wohn‑, Gewerbe‑ und Zweckbauten mit höchsten Ansprüchen an Sicherheit, Funktion und Design. Mit Lösungen für die Energieverteilung und Zählerplatzsysteme, Schalt‑ und Schutzgeräte, sowie komplette Verteilersysteme und Stromverteilung bis zu 4.000 A sind Sie für alle Belastungen und Einsatzbereiche versorgt. Ergänzt wird das durch Leitungsführungs‑ und Raumanschlusssysteme, wie Brüstungskanäle, Decken‑ und Bodenanschlusssäulen oder Multimedia‑Einbaugeräte, die eine saubere und intelligente Infrastruktur für Strom, Daten und Kommunikation ermöglichen.
Dazu kommen intelligente Steuerung und Automatisierung mit KNX‑Systemen, Gebäudesteuerung, Sicherheits‑ und Türkommunikationstechnik sowie Ladeinfrastruktur für Elektromobilität. Hager verbindet Innovation und Praxis mit normgerechter Qualität, maßgeschneiderter Funktionalität und hochwertigem Design, um für jedes Projekt – ob Neubau oder Modernisierung – passgenaue und zukunftssichere Elektrolösungen zu bieten.
Technische Daten
| Hersteller | hager |
| Anschlussart | quickconnect |
| Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter | 1 - 16 mm² |
| Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1,5 - 4,0 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1,5 - 4,0 mm² |
| Anzahl Module | 2 |
| Artikelnummer | HAGER-ADS916D |
| Auslösecharakteristik | B |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 6 kA |
| Bemessungsbetriebsspannung Ue | 240 - 240 V |
| Bemessungsfehlerstrom Idn | 30 mA |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Betriebstemperatur | -25 - 40 °C |
| Breite | 35 mm |
| EAN-13 | 3250611068143 |
| Einstellung des thermischen Auslösers in AC | 1,13 - 1,45 A |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 50 Hz |
| Geeignet für DIN Schiene | Ja |
| Gerätelebensdauer, elektrische Schaltspiele | 2000 |
| Gerätelebensdauer, mechanische Schaltspiele | 2000 |
| Gesamtverlustleistung unter Nennstrom | 5,20 W |
| Gewicht | 0,22 kg |
| Höhe | 94 mm |
| IP-Klasse (Ingress Protection) | IP2X |
| Isolationsspannung Ui | 500 V |
| Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern | 1 |
| Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern | 0,95 |
| Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern | 0,90 |
| Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern | 0,85 |
| Lager-/Transporttemperatur | -25 - 70 °C |
| Max Betriebsspannung | 240 V |
| Max Höhe | 2000 m |
| Nennstrom | 16 A |
| Nennstrom bei -10°C | 17,90 A |
| Nennstrom bei -15°C | 18,10 A |
| Nennstrom bei -20 °C | 18,30 A |
| Nennstrom bei -25°C | 18,50 A |
| Nennstrom bei -5°C | 17,70 A |
| Nennstrom bei 0 °C | 17,40 A |
| Nennstrom bei 10°C | 17 A |
| Nennstrom bei 15°C | 16,70 A |
| Nennstrom bei 20 °C | 16,50 A |
| Nennstrom bei 25°C | 16,20 A |
| Nennstrom bei 30°C | 16 A |
| Nennstrom bei 35°C | 15,80 A |
| Nennstrom bei 40 °C | 15,60 A |
| Nennstrom bei 50 °C | 15,20 A |
| Nennstrom bei 55°C | 15 A |
| Nennstrom bei 5°C | 17,20 A |
| Nennstrom bei 60°C | 14,80 A |
| Nominales Drehmoment | 2,1 - 2,1 Nm |
| Polart | 1P+N |
| Stoßspannungsfestigkeit Uimp | 4000 V |
| Tiefe | 68 mm |
| Typ des Fehlerstromschutzes | A |
| Typ obere Anschlussklemme für modulare Geräte | quickconnect |
| Typ untere Anschlussklemme für modulare Geräte | biconnect, quickbusbar |
| Überspannungskategorie gemäß IEC 60947-1 | 3 |
