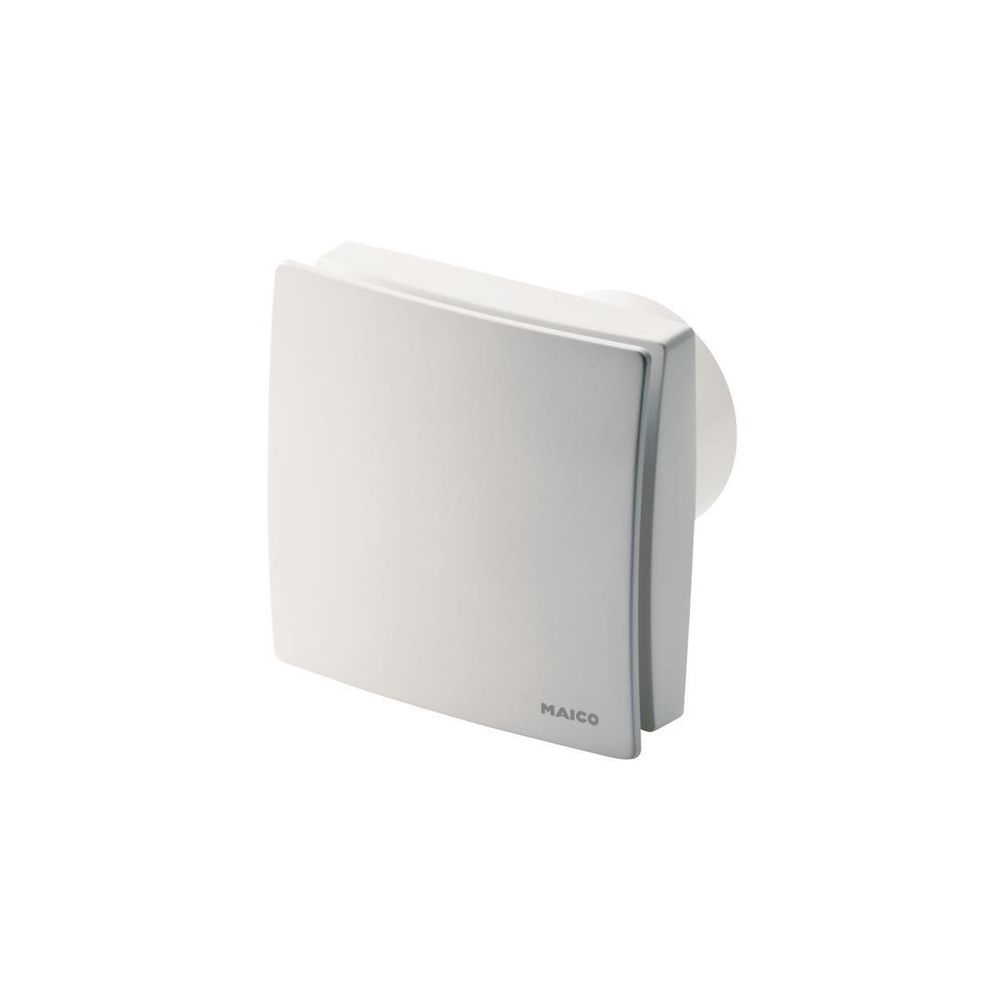

Maico Kleinraumventilator ECA 150 ipro H ECA 150 ipro H 0084.0089

Kleinraumventilatoren ECA 150 ipro
Druckstark, energiesparend und verdeckte Ansaugung. Zwei Leistungsstufen 200/250 m
3
/h und vier Lüftungsprogramme: Komfort-, Bedarf-, Spar- und Powerprogramm nach Anforderung einstellbar. Auslieferungszustand Komfort, andere Programme durch Setzen eines Jumpers. Einschaltverzögerung und Nachlaufzeit werkzeuglos in vier Stufen wählbar.
ECA 150 ipro K..
mit elektrischem Innenverschluss
Ausführung in Kunststoff, verkehrsweiß nach RAL 9016. VDE-GS geprüft. Schutzart IPX5 (Strahlwasserschutz), Schutzklasse II. Energiesparender, robuster Motor mit Kugellager wartungsfrei. Wechselstrom 230 V 50 Hz
Schalldruckpegel in 3 m Freifeldbedingungen 33/40 dB(A)
Leistungsaufnahme ECA 150 ipro - B 15/19 W, Leistungsaufnahme ECA 150 ipro K - KB 18/22 W
Max. Nennstrom ECA 150 ipro - B 0,09 A, Max. Nennstom ECA ipro K - KB 0,11 A

Kleinraumventilator ECA 150 ipro H
Feuchte, DN150
Ausführung mit automatischer
Feuchtesteuerung
- Barrierefreies Produkt, da
automatisches Ein- / Ausschalten über
Feuchtesensor.
- Keine Einstellung der
Einschaltfeuchte notwendig. Ventilator
überwacht die Raumfeuchte.
- Entlüftet automatisch je nach
Raumfeuchte in Stufe 1 oder Stufe 2.
- Betrieb ohne Schalter möglich,
optional zusätzlich über separaten
Schalter schaltbar.
- Einschaltverzögerung stufig über
leicht zugängliche Taster einstellbar
(nur bei Steuerung über Schalter):
0/50/90/120 sek.
- Nachlaufzeit stufig über leicht
zugängliche Taster einstellbar: 8/17/25
min. Nachlaufzeit 0 min nur einstellbar
bei Steuerung über separaten Schalter.
- Eingestellte Zeit wird mittels LEDs
während der Einstellung angezeigt.
- Nicht drehzahlsteuerbar.

Betriebsprogramme
- Einstellbar über Jumper im Gerät.
- Komfortprogramm (voreingestellt)

• Benutzer anwesend: Stufe 1
• Nachlaufzeit: Stufe 2
  - Bedarfsprogramm
• Benutzer anwesend: Stufe 2
• Nachlaufzeit: Stufe 1
  - Sparprogramm
• Benutzer anwesend: Stufe 1
• Nachlaufzeit: Stufe 1
  - Powerprogramm
• Benutzer anwesend: Stufe 2
• Nachlaufzeit: Stufe 2

Merkmale
- Intelligent programmierter
Kleinraumventilator für höchste
Ansprüche.
- 2 Leistungsstufen.
- Verdeckte Ansaugung durch
Designabdeckung.
- Zur Entlüftung.
- Kombiniert großes Fördervolumen mit
hoher Druckstärke.
- Mit VDE-GS Zeichen.
- Schutzart IP X5 für Sicherheit im
Bad.
- Schutzklasse II.
- Thermischer Überlastungsschutz.
- Für Dauerbetrieb geeignet.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Gehäuse aus schlagfestem Kunststoff.

Motor
- Energiesparender, robuster Motor mit
Kugellager wartungsfrei.
- Für Dauerbetrieb geeignet.

Montagehinweise
- Kompatibel zu ECA Vorgängermodellen
DN 150, da Befestigungslöcher und
Kabeleinführung Unterputz an der
gleichen Stelle.
- Wand- und Deckenmontage möglich.

Elektrischer Anschluss
- Elektrischer Anschluss wahlweise Auf-
oder Unterputz.

Sicherheitshinweise
- Alle ECA 150 ipro Geräte im
Schutzbereich 1 gemäß DIN VDE 0100-701
einsetzbar.
- Details siehe Planungshinweise.

Artikel:
ECA 150 ipro H
- Ausführung: Feuchtesteuerung
- Fördervolumen: 200 m3/h / 250 m3/h
- Drehzahl: 1672 1/min / 2189 1/min
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- SEC average: -24,48 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 15 W / 19 W
- IMax: 0,09 A
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Decke / Wand
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,6 kg
- Gewicht mit Verpackung: 1,91 kg
- Klappe: keine
- Nennweite: 150 mm
- Breite: 228 mm
- Höhe: 228 mm
- Tiefe: 123,3 mm
- Breite mit Verpackung: 235 mm
- Höhe mit Verpackung: 235 mm
- Tiefe mit Verpackung: 200 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 8 min / 17 min / 25 min
/ Nachlaufzeit 0 min. bei Verwendung
eines optionalen Schalters (z.B.
Lichtschalter) verfügbar
- Einschaltverzögerung: 0 s / 50 s / 90
s / 120 s / Einschaltverzögerung bei
Verwendung eines optionalen Schalters
(z.B. Lichtschalter) verfügbar
- Schalldruckpegel: 33 dB(A) / 40 dB(A)
/ Abstand 3 m, Freifeldbedingungen
