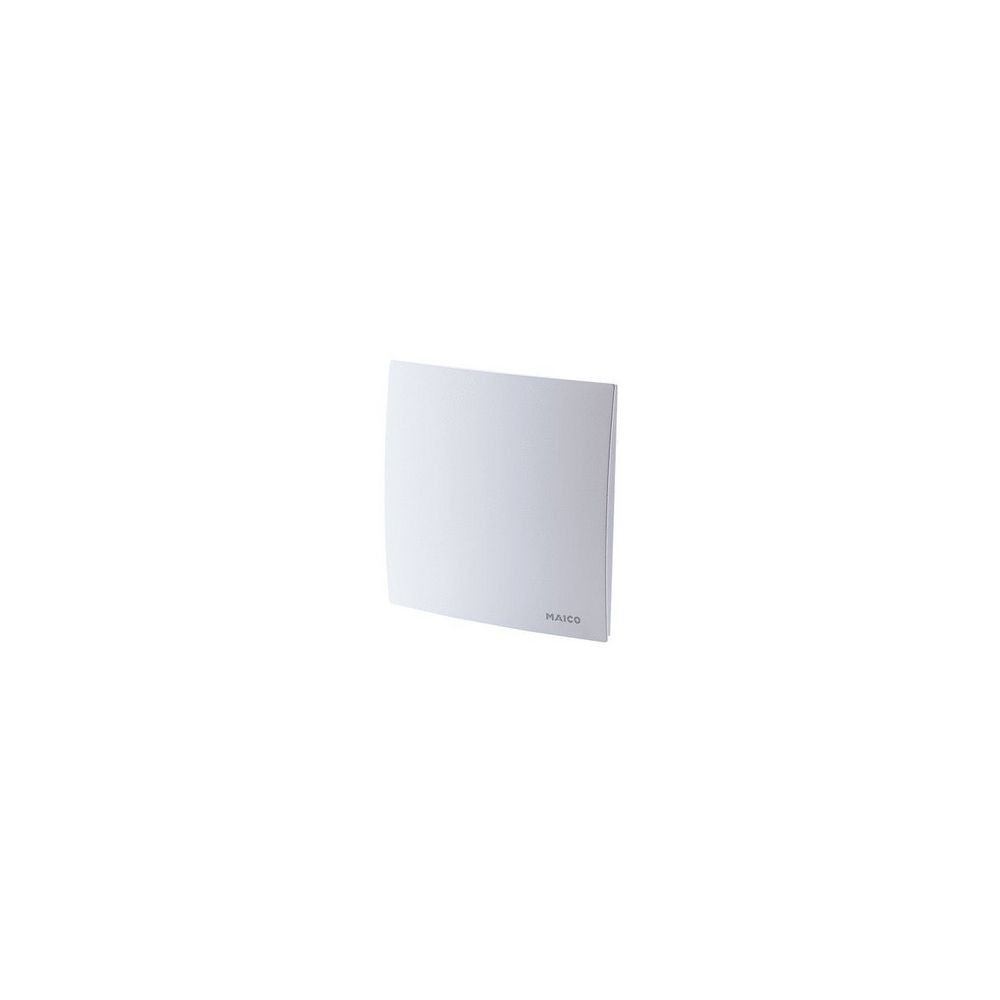

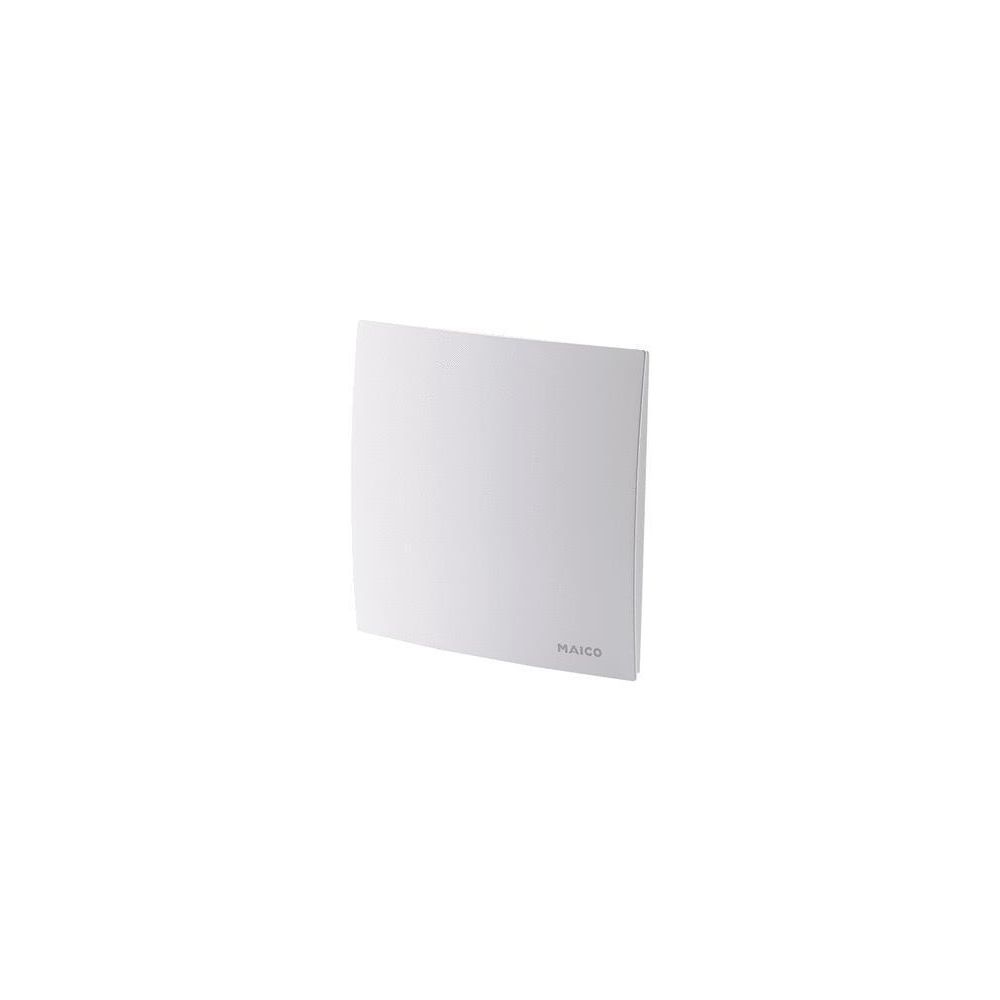

Maico Abdeckung ER-AK f.Ventilatoreinsatz ER EC 0084.0362

Abdeckungen ER-A.. für ER EC
Zeitgemäßes Design, Farbe verkehrsweiß ähnlich RAL 9010, mit Filterwechselanzeige. Mithilfe der Abdeckungen können unterschiedliche Funktionsweisen des Ventilatoreinsatze ER EC abgedeckt werden.

Abdeckung ER-AK Komfort-Ausführung

ER-AK - Komfort-Ausführung mit
intelligentem Zeitmodul
- Abdeckung mit intelligentem
Zeit-Modul und LED-Filterwechselanzeige.
- Alle Einstellungen über intuitive,
kapazitive Bedienfläche, kein Eingriff
auf Platine oder hantieren an 230
V-Komponenten.
- Individuelle Einstellung der
Fördervolumen (20/30/40/60/100 m3/h)
möglich.
- Elektrische Steckverbindung für
schnelle werkzeuglose Verbindung der
Abdeckung mit dem Ventilator.
- Ein-/Ausschalten der Volllaststufe
über Lichtschalter oder separaten
Schalter möglich, mit einstellbarer
Einschaltverzögerung (0/30/60*/90/120
sek).
- Bei manueller Bedienung (z. B. per
Lichtschalter) gilt die eingestellte
Einschaltverzögerung sowie Nachlaufzeit.
- Einstellbare Nachlaufzeit der
Volllaststufe (0/3/6/15*/24/30 min).
- Einstellbare Intervallsteuerung
(1*/2/4/6/12, Betriebsdauer ca. 10 min.)
zur Durchlüftung unregelmäßig genutzter
Räume.
- Einstellbare Tastensperre
(Mieterschutz).
- Schutzklasse II.
*Werkseinstellung

Besondere Eigenschaften
- Strömungsoptimiertes, formschönes
Design.
- Werkzeuglos wechselbarer Filter.
- Mit Filterwechselanzeige.

Merkmale
- Das Gerät kann im Dauerbetrieb in der
Grundlaststufe betrieben werden.
- Schutzart IP X5 für Sicherheit im
Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem
einzelnen Ventilator.
- Filter ISO Coarse 30 % (G2),
Filterwechsel ohne Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
- Nicht drehzahlsteuerbar.
- Schaltungsvariante: Mit einem
zusätzlichen Schalter kann die Grundlast
ein- bzw. ausgeschaltet werden (siehe
Schaltbilder im Internet).
*Werkseinstellung

Artikel:
ER-AK
- Ausführung: Komfort mit intelligentem
Zeitmodul
- Fördervolumen: 20 m3/h / 30 m3/h / 40
m3/h / 60 m3/h / 100 m3/h / gemäß
Werkseinstellung Stufe 1: 30 m3/h und
Stufe 2: 60 m3/h
- Luftrichtung: Entlüftung
- Schutzart: IP X5
- Einbauort: Wand / Decke
- Systemart: dezentral
- Material Gehäuse: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,59 kg
- Gewicht mit Verpackung: 0,76 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Breite: 281 mm
- Höhe: 281 mm
- Tiefe: 33 mm
- Breite mit Verpackung: 295 mm
- Höhe mit Verpackung: 305 mm
- Tiefe mit Verpackung: 47 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Einschaltverzögerung: 0 s / 30 s / 60
s / 90 s / 120 s / Ein-/Ausschalten der
Volllaststufe über Lichtschalter oder
separaten Schalter möglich, 60 sek
Werkseinstellung
- Schalldruckpegel: 15 dB(A) / 16 dB(A)
/ 23 dB(A) / 35 dB(A) / 48 dB(A) /
kombiniert mit ER GH, 27 dB(A) / 31
dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A)
kombiniert mit ER GH AP/APB/ Angabe
gemäß DIN 18017-3 bei einer äqivalenten
Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-478
