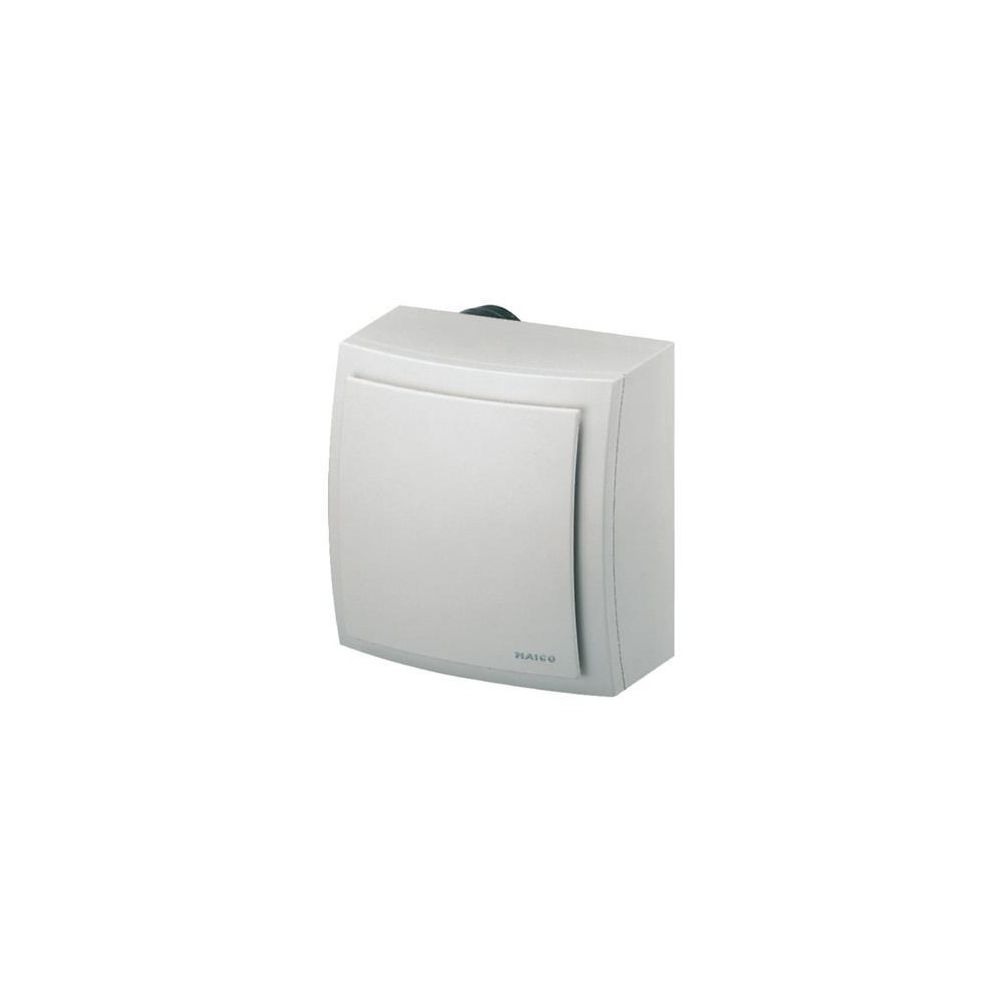

Maico Einrohr-Entlüftungs- ER-APB60VZ ** system Leistung 21W Strom 0,17A

Aufputzventilator ER-APB
Einbauort Wand, Decke
Material Kunststoff
Anschlussdurchmesser 80 mm
21 W/0,17 A

Aufputzventilator ER-APB 60 VZ 61 m3/h,
Brandschutz, Verzögerungszeit
Ausführung mit Verzögerungszeitschalter
- Einschaltverzögerung ca. 50 sek.
- Nachlaufzeit ca. 6 min.
- Nicht drehzahlsteuerbar.

Merkmale
- Aufputzventilator mit ISO Coarse 30 %
(G2) Filter zur Entlüftung von
Wohnungsküchen, Bädern oder WCs.
- Metall-Ausblasstutzen DN 75/80 mit
wartungsfreier Metall-Absperrklappe und
selbsttätiger Auslöseeinrichtung gegen
Brandübertragung K90-18017.
- Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
- Gehäuse drehbar, dadurch Anschluss
des Ausblasstutzen links oben oder
rechts oben an die Hauptleitung.
- Problemloser Filterwechsel ohne
Werkzeug.
- Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender
Kondensatormotor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und
Leckluftrate geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN
52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
- Allgemeine bauaufsichtliche
Zulassung, Zulassungs-Nr.: Z-51.1-38.
- Zulassungsbescheide auf Anfrage oder
auf unserer Homepage
www.maico-ventilatoren.com.

Artikel:
ER-APB 60 VZ
- Ausführung: Verzögerungszeitschalter
- Fördervolumen: 61 m3/h
- Drehzahl: 1250 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- SEC average: -3,62 kWh/(m2*a)
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 21 W
- IMax: 0,17 A
- Schutzart: IP X5
- Netzzuleitung: 5 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 2,13 kg
- Gewicht mit Verpackung: 2,69 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Brandschutz: ja
- Absperrvorrichtung: integrierte
Metall-Absperrklappe mit
Auslöseeinrichtung
- Anschlussdurchmesser: 75 mm / 80 mm
- Breite: 236 mm
- Höhe: 236 mm
- Tiefe: 217,5 mm
- Breite mit Verpackung: 255 mm
- Höhe mit Verpackung: 335 mm
- Tiefe mit Verpackung: 255 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 6 min
- Einschaltverzögerung: 50 s
- Schalldruckpegel: 43 dB(A) / Angabe
gemäß DIN 18017-3 bei einer äqivalenten
Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-45
- Nennweite: 75 mm / 80 mm
