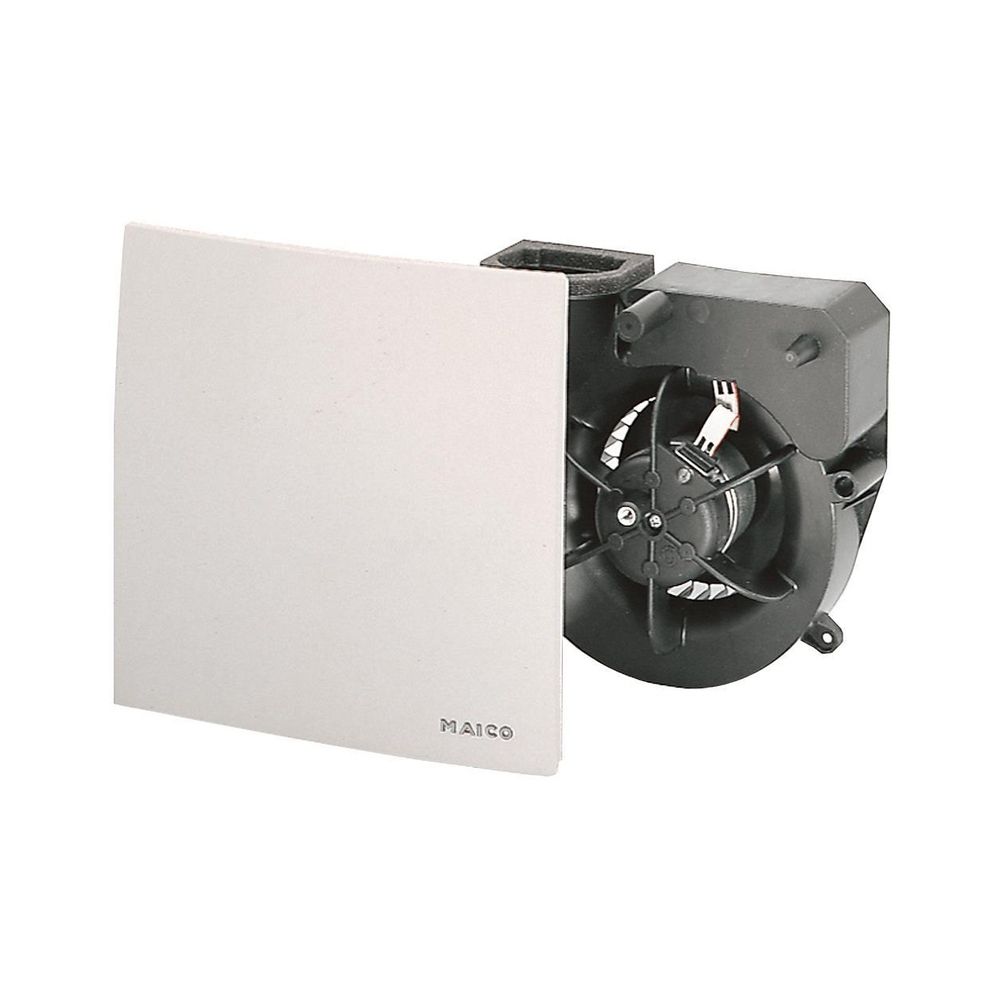

Maico Abluftsystem ER60GVZ Unterputz Ventilatoreinsatz

Ausführung mit Grundlastschaltung und Verzögerungszeitschalter

• Das Gerät läuft im Dauerbetrieb bei 35 m3/h.
• Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich.
• Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek.
• Nachlaufzeit der Volllast ca. 6 min.
• Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
• Nicht drehzahlsteuerbar.

Merkmale

• Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom

Ventilatoreinsatz ER 60 GVZ 62 m3/h,
Grundlast,Verzögerungsschalter
Ausführung mit Grundlastschaltung und
Verzögerungszeitschalter
- Das Gerät läuft im Dauerbetrieb bei
35 m3/h.
- Ein-/Ausschalten der Volllaststufe
über Lichtschalter oder separaten
Schalter möglich.
- Umschaltung auf Volllast mit
Einschaltverzögerung von ca. 50 sek.
- Nachlaufzeit der Volllast ca. 6 min.
- Schaltungsvariante: Mit einem
zusätzlichen Schalter kann die Grundlast
ein- bzw. ausgeschaltet werden (siehe
Schaltbilder im Internet).
- Nicht drehzahlsteuerbar.

Merkmale
- Ventilator mit Abdeckung und ISO
Coarse 30 % (G2) Filter zum Einbau in
Unterputzgehäuse ER-UP/G, ER-UPD und
ER-UPB....
- Für Einraum- oder Zweiraumentlüftung
mit einem einzelnen Ventilator
(Ausnahme: Ausführung H).
- Problemloser Filterwechsel ohne
Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
- Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender
Kondensatormotor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und
Leckluftrate geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN
52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.

Artikel:
ER 60 GVZ
- Ausführung: Grundlast- und
Verzögerungszeitschaltung
- Fördervolumen: 35 m3/h / 62 m3/h
- Drehzahl: 850 1/min / 1250 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- SEC average: -3,43 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 10 W / 21 W
- IMax: 0,12 A / 0,16 A
- Schutzart: IP X5
- Netzzuleitung: 5 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,52 kg
- Gewicht mit Verpackung: 1,8 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 250 mm
- Höhe: 250 mm
- Tiefe: 150 mm
- Breite mit Verpackung: 280 mm
- Höhe mit Verpackung: 280 mm
- Tiefe mit Verpackung: 155 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 6 min
- Einschaltverzögerung: 50 s
- Schalldruckpegel: 25 dB(A) / 36 dB(A)
/ Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
- Nennweite: 75 mm / 80 mm
