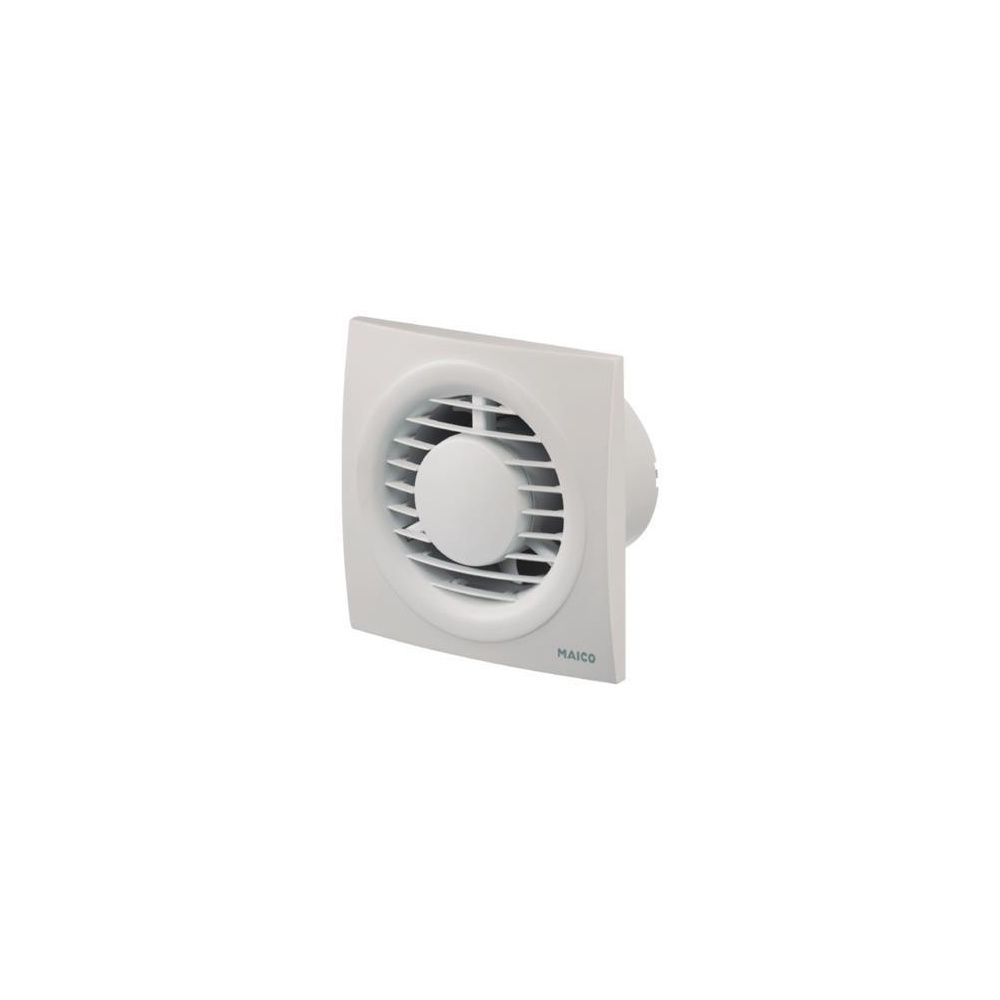

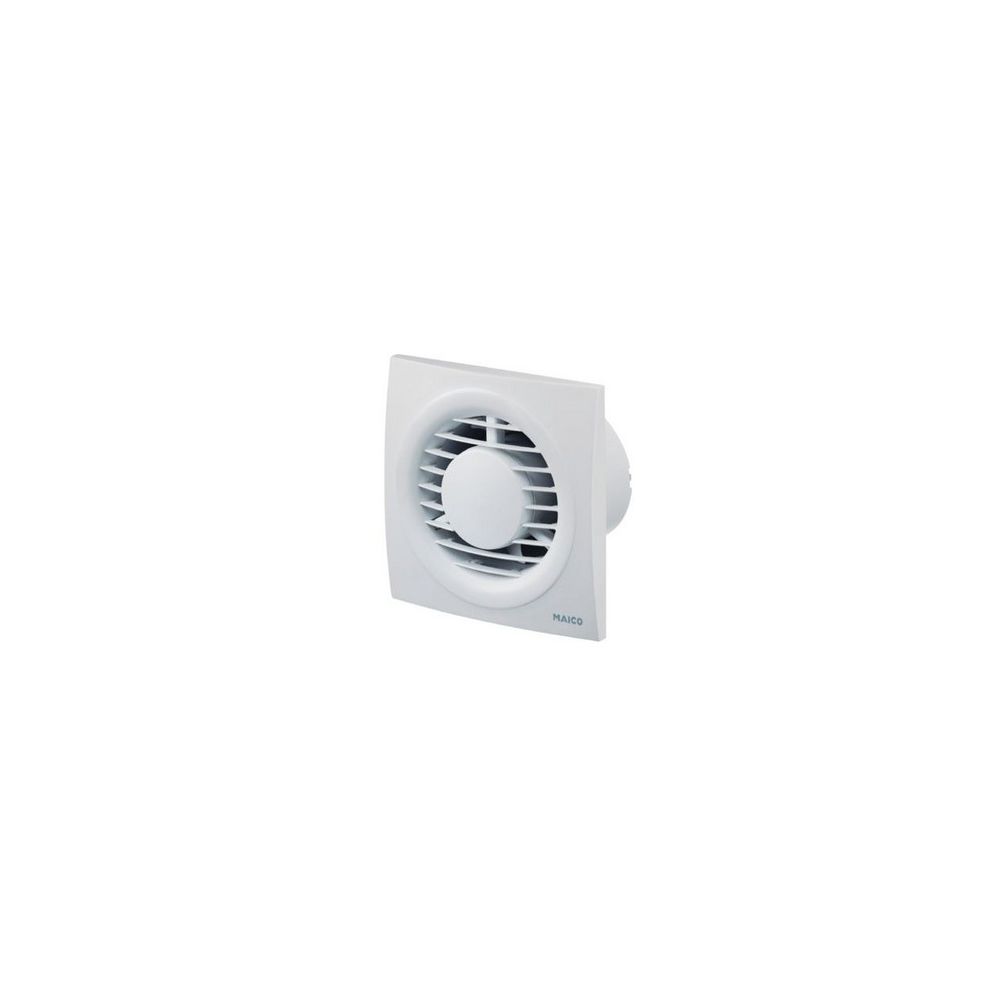

Maico Kleinraumventilator ECA-PIANO ** Standardausführung

Kleinraumventilatoren ECA piano
Der superleise Kleinraumventilator von MAICO.
Zeitgemäßes, modernes flaches Design. Mit eingebauter Rückströmsicherung im Ausblasstutzen. Zum Einbau in Lüftungsschächte oder zum Anschluss an KA- oder HT-Rohre und flexible Schläuche DN 100 geeignet.
Sicherheit im Bad - erfüllt Schutzart IPX4. Ventilatoren in Schutzklasse II.
Verkehrsweiß RAL 9016. Motor mit thermischem Überlastungsschutz.
Wechselstrom 230 V, 50/60 Hz.
Fördermenge: 80 m
3
/h
Schalldruckpegel: 26 dB(A) in 3 m Abstand
Leistungsaufnahme: 8 W
Mit feststehendem Innengitter

KleinraumventilatorECA piano Standard
Standardausführung, DN100
Standardausführung
- Ein/Aus über Lichtschalter oder
separaten Schalter.
- Drehzahlsteuerbar.
- Durch die Technik des
Phasenanschnitts kann im unteren
Drehzahlbereich ein physikalisch
bedingtes Brummgeräusch auftreten.

Merkmale
- Besonders leise dank innovativem
Piano-Laufrad.
- Abdeckung ohne Werkzeug zur Reinigung
abnehmbar.
- Kompatibel zu ECA 100 ipro und ECA
Vorgängermodellen DN 100, gleiche
Position Schraubenlöcher und
Kabeleinführung.
- Mit VDE-Zeichen.
- Schutzart IP X4 für Sicherheit im
Bad.
- Schutzklasse II.
- Integrierte Rückschlagklappe
federlos, langlebig und stabil.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Passend für Rohr DN 100.
- Gehäuse aus schlagfestem Kunststoff.
- Thermischer Überlastungsschutz.

Motor
- Robuster Motor mit Kugellager,
wartungsfrei.
- Für Dauerbetrieb geeignet.

Montagehinweise
- Einfachste Montage, da Abdeckung ohne
Werkzeug abnehmbar.
- Wand- und Deckenmontage möglich, bei
Deckenmontage Bohrung in Abdeckung
notwendig.

Elektrischer Anschluss
- Elektrischer Anschluss Unterputz.

Sicherheitshinweise
- Alle ECA piano-Geräte im
Schutzbereich 2 gemäß DIN VDE 0100-701
einsetzbar.
- Details siehe Planungshinweise.

Artikel:
ECA piano Standard
- Ausführung: Standardausführung
- Fördervolumen: 80 m3/h
- Drehzahl: 2400 1/min
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 8 W
- IMax: 0,06 A
- Schutzart: IP X4
- Netzzuleitung: 3 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,5 kg
- Gewicht mit Verpackung: 0,61 kg
- Nennweite: 100 mm
- Breite: 151 mm
- Höhe: 151 mm
- Tiefe: 104 mm
- Breite mit Verpackung: 160 mm
- Höhe mit Verpackung: 160 mm
- Tiefe mit Verpackung: 130 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Schalldruckpegel: 26 dB(A) / Abstand
3 m, Freifeldbedingungen
