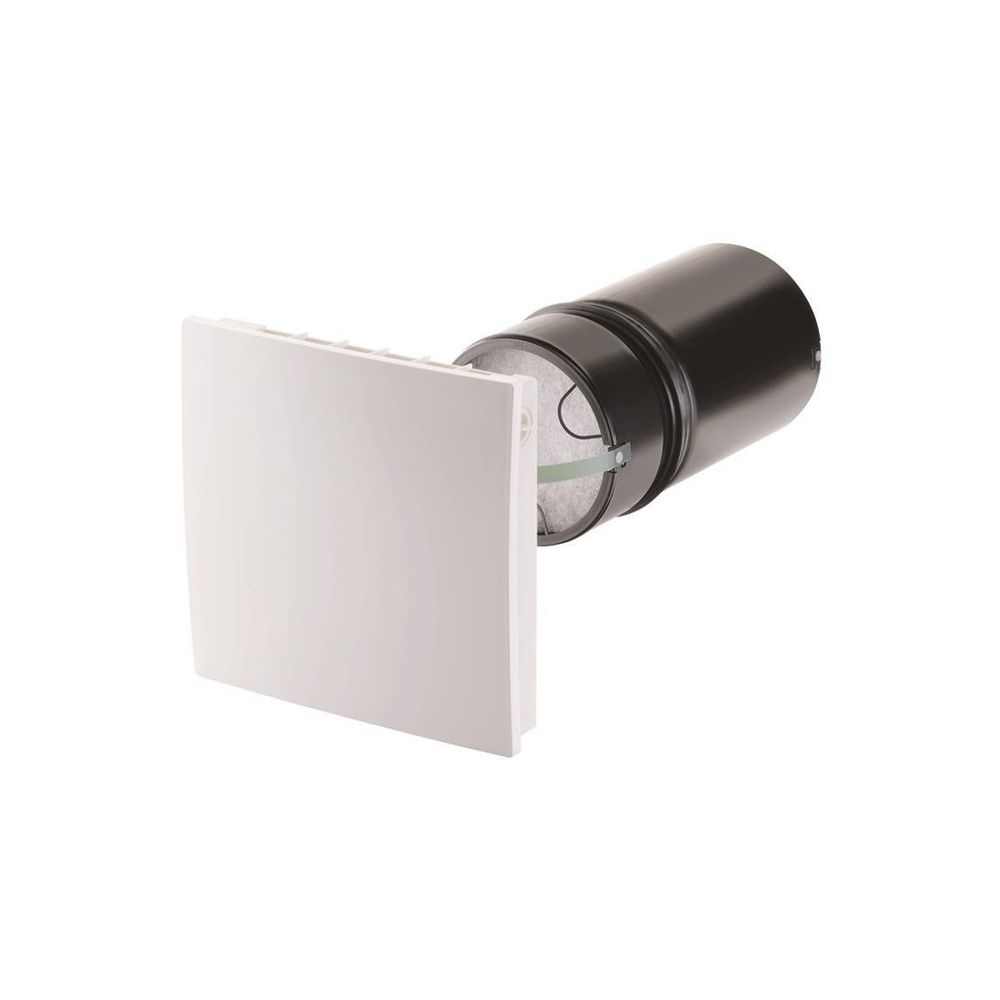

Maico Komplette PP 45 K Ventilatoreinheit 0095.0241

Wärmerückgewinnungsgerät PushPull 45
Kompletter Ventilatoreinschub PP 45 O/K/RC für den Einzelraumlüftungsgerät PushPull 45 mit Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) Filter + 1 x ISO Coarse 45 % (G3) Filter), so dass die Luft in beide Richtungen gefiltert wird. Über eine Raumluftsteuerung RLS 45 O/K können mehrere Geräte (max. 6) gleichzeitig gesteuert werden. Die Geräteversionen PP 45 K/RC verfügen über eine elektrische Klappe. Werden die Geräte abgeschaltet (Stufe 0) schließt die Klappe automatisch. Hierbei verbraucht das Gerät keine elektrische Energie. Die Steuerungen RLS 45 O/K können mit dem internen Feuchtesensor (PP 45 HYI) oder externen Sensoren PP45 HY/CO2/VOC erweitert werden. Dabei erreichen die Geräte die Energieeffizienzklasse A+. Die Steuerungen RLS 45 O/K sowie die Funkgeräte mit dem Funkschalter DS 45 RC können in 5 Lüftungsstufen 15/20/30/36/42 m
3
/h und 3 Betriebsprogrammen WRG-Lüftung, Querlüftung und sensorgeführter (Auto-) Betrieb betrieben werden. Im Auto-Betrieb wird das Fördervolumen stufenlos an den Sensorwert angepasst. Bei der RLS 45 O ist der Auto-Betrieb nur mit dem integrierten Feuchtesensor PP 45 HYI möglich. Die Steuerung RLS 45 K und der Funkschalter DS 45 RC können noch weitere Funktionen wie Stoßlüftung (zeitbegrenzte Intensivlüftung) und Einschlaffunktion (zeitbegrenzte Abschaltung) ausführen. Mithilfe der Steuerung RLS 45 K ist die Kommunikation zwischen Abluftgeräten und PushPull Geräten möglich. D.h. beim Anlauf eines Abluftventilators gehen die PushPull-Geräte auf Zuluftbetrieb, um den entstehenden Unterdruck zu kompensieren. Der Zuluftbetrieb ist mit einem Nachlauf von 0,6 oder 15 min möglich. Dabei wird auch die angeschlossene Geräteanzahl berücksichtigt. Die Steuerung RLS 45 K bietet in Kombination mit PP 45 EO die einzigartige Möglichkeit, die kabelgebundenen PP 45 O/K und die Funkgeräte PP 45 RC miteinander zu verbinden. Mit dieser Steuerungskombination können daher z.B. im EG kabelgebundene Geräte und im 1.OG Funkgeräte installiert werden. Das ganze System wird dabei mit einem Tastendruck angesteuert. Außerdem bietet die Steuerung RLS 45 K die Möglichkeit per Inbetriebnahmesoftware die Gerätekonfiguration bequem mit dem PC/Laptop (Windows) durchzuführen.

Endmontage-Set PP 45 K Komfortversion

Ausführung
- Mit den Geräten kann ein komplettes
Lüftungssystem nach DIN 1946-6 inkl.
Abluftgeräten über eine zentrale
Steuerung (RLS 45 K) aufgebaut werden.
- Mit elektrischer Klappe.
- Übersichtliche
Inbetriebnahme-Software bei Verwendung
der RLS 45 K Steuerung erleichtert die
Inbetriebnahme. Einstellungen können
gespeichert und auf weitere Steuerungen
übertragen werden.

Optionales Zubehör
- Mauerblock PP 45 MB
- Leistungsteil PP 45 LT
- EnOcean-Erweiterungsmodul PP 45 EO
- EnOcean-Actor PP 45 ACT
- Feuchtesensor PP 45 HYI und PP 45 HY
- CO2-Sensor PP 45 CO2
- VOC-Sensor PP 45 VOC
- Luftfilter, Ersatz PP 45 G2, PP 45 G3
und PP 45 G2P

Zulassungen und Zertifikate
- DIBt-Zulassung Z-51.3-416.
- Prüfbericht nach EN 13141-8.
- Eintragung in TZWL Bulletin.

Wärmetauscher
- Mit dem Hochleistungswärmetauscher
und dem hocheffizienten EC-Ventilator
erreichen die Geräte einen
Wärmebereitstellungsgrad von 84,3 % beim
Referenzvolumenstrom nach EN 13141-8.

Montagehinweise
- Montage erfolgt in 2 Schritten:

• Einbau der Rohbauhülse PP 45 RHK
  (DN 160) oder PP 45 RHL (DN 160) sowie
  einer Außenabdeckung in eine
  Kernlochbohrung DN 160 mit einer Neigung
  von 1-2 %.
• Wir empfehlen die Kernbohrung mit
  DN 182 auszuführen und die Neigung der
  Hülse mittels beigelegter Styroporkeile
  auszurichten.
• Die Rohbauhülse ist mit
  Putzschutzdeckeln vor Verunreinigungen
  geschützt.
• Anschließend folgt die Integration
  des Endmontage-Sets.
• Keine Rohrverlegung notwendig und
  keine Einregulierung der Anlage
  notwendig.

Elektrischer Anschluss
- Das Gerät wird betriebsfertig
montiert geliefert.
- Elektrischer Anschluss erfolgt
mittels Steckverbindung.
- Verbindung zur Raumluftsteuerung RLS
45 K oder RLS 45 O über steckbare
Steuerleitungen.
- Die 12 VDC Stromleitung der
Raumluftsteuerung RLS 45 K / RLS 45 O
zum Gerät ist gleichzeitig die
Steuerleitung.

Kondensatablauf
- Die Abführung des Kondensats erfolgt
über eine integrierte
Kondensatabtropfkante in der
Außenabdeckung.

Besondere Eigenschaften
- Die Gerätereihe PP 45 K/O/RC ist die
leiseste Gerätereihe auf dem Markt und
überzeugt mit den Schalldruckpegelwerten
(je Lüftungsstufe und Abstand 1 m): 21
dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) /
38 dB(A).
- Die Energieeffizienz von zwei Geräten

• Steuerung überzeugt mit einem SPI-Wert
  von max. 0,12 Wh/m3.
  - Durch die sehr leisen und
  energiesparenden Motoren, einem sehr
  guten sensorgeführten Betrieb erreichen
  die Geräte die Energieeffizienzklasse
  von A+.
  - Der Rohreinschub kann werkzeuglos zu
  Reinigungszwecken und zum Filterwechsel
  ausgebaut werden. Die zwei Filter sind
  ebenfalls werkzeuglos wechselbar.
  - Der Wärmetauscher kann mit Hilfe
  eines Werkzeugs ebenfalls zu
  Reinigungszwecken ausgebaut werden.
  - Die Geräte können in 5 verschiedenen
  Lüftungsstufen 15/20/30/36/42 m3/h und
  in 3 Betriebsprogrammen Dauerentlüftung
  mit Wärmerückgewinnung, Querlüftung und
  sensorgeführter Autobetrieb betrieben
  werden.
  - Strömungsoptimierte Außenabdeckungen
  im Zubehörprogramm halten die Abluft von
  der Außenfassade fern.

Merkmale
- Endmontage-Sets für das
Einzelraumlüftungsgerät PushPull 45 mit
Ventilator, Keramik-Wärmetauscher,
Innenabdeckung und zwei integrierten
Filtern (ISO Coarse 30 % (G2) und ISO
Coarse 45 % (G3)), so dass die Luft in
beide Richtungen gefiltert wird.
- Um eine effiziente Lüftung zu
erreichen, empfehlen wir die Geräte
paarweise zu betreiben.
- In bestimmten Systemkombinationen ist
auch eine ungerade Anzahl von Geräten
möglich.

Notwendiges Zubehör
- Rohbauhülse PP 45 RHK oder PP 45 RHL
- Außenabdeckung PP 45 AK, PP 45 AE, PP
45 AW, PP 45 AS, PP 45 AKR oder PP 45
AKB für Außenwandmontage oder
Laibungselement PP 45 LE für
Laibungskanalmontage.
- Raumluftsteuerung RLS 45 K oder RLS
45 O für die Endmontage-Sets PP 45 K und
PP 45 O und Funkschalter DS 45 RC für
das Funkgerät PP 45 RC.
- Über eine Raumluftsteuerung RLS 45 K
oder RLS 45 O können mehrere Geräte
(max. 6) gleichzeitig gesteuert werden.
- Bei Verwendung des Funkschalters DS
45 RC ist die Geräteanzahl nicht
begrenzt, sofern die Geräte sich in
Reichweite der Funkschalter befinden.

Artikel:
PP 45 K
- Ausführung: Komfortversion,
elektrische Klappe
- Fördervolumen: 15 m3/h / 20 m3/h / 30
m3/h / 36 m3/h / 42 m3/h
- SEC average: -40,06 kWh/(m2*a)
- Energieeffizienzklasse: A+
- Bemessungsspannung: 12 V DC
- SPI-Wert nach DIN EN 13141-8: 0,11
Wh/m3
- Maximale Leistungsaufnahme: 1,2 W /
1,7 W / 2,1 W / 2,8 W / 3,5 W
- Schutzart: IP 00
- DIBT-Zulassung: ja
- Einbaulage: waagerecht
- Systemart: dezentral
- Material Gehäuse: Kunststoff
- Material Wärmetauscher: Keramik
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 3,15 kg
- Gewicht mit Verpackung: 3,89 kg
- Filterart: Außen- und Abluftfilter
- Filterklasse: ISO Coarse 30 % (G2) /
ISO Coarse 45 % (G3)
- Anschlussdurchmesser: 160 mm
- Breite: 246 mm
- Höhe: 246 mm
- Tiefe: 282 mm
- Breite mit Verpackung: 265 mm
- Höhe mit Verpackung: 247 mm
- Tiefe mit Verpackung: 300 mm
- Notwendiger Mauerdurchbruch: 162 bis
182 mm
- Mindestwandstärke: 265 mm (wenn der
Einschub mit Wandhülse bündig ist)
- Wärmebereitstellungsgrad beim
Referenzvolumenstrom nach DIN EN
13141-8: 84,3 %
- Notwendige Raumluftsteuerung: RLS 45
K / RLS 45 O
- Schalldruckpegel: 21 dB(A) / 25 dB(A)
/ 31 dB(A) / 35 dB(A) / 38 dB(A) /
Abstand 1 m, Freifeldbedingungen
- Bewertete max.
Element-Normschallpegeldifferenz Dn,w:
51 dB / gemessen mit PP 45 LE und Klappe
geschlossen, 51 dB gemessen mit PP45 AE,
2x PP45 SE, Klappe geschlossen, 46 dB
gemessen mit PP45 LE, PP45 LEW90, Klappe
offen
- Zulassungsnummer: Z-51.3-416 /
Z-51.3-416
- Art der Lüftung: dezentrale Zu- und
Abluft
- WRG über: sonstige
- Wärmebereitstellungsgrad: 84,3 %
