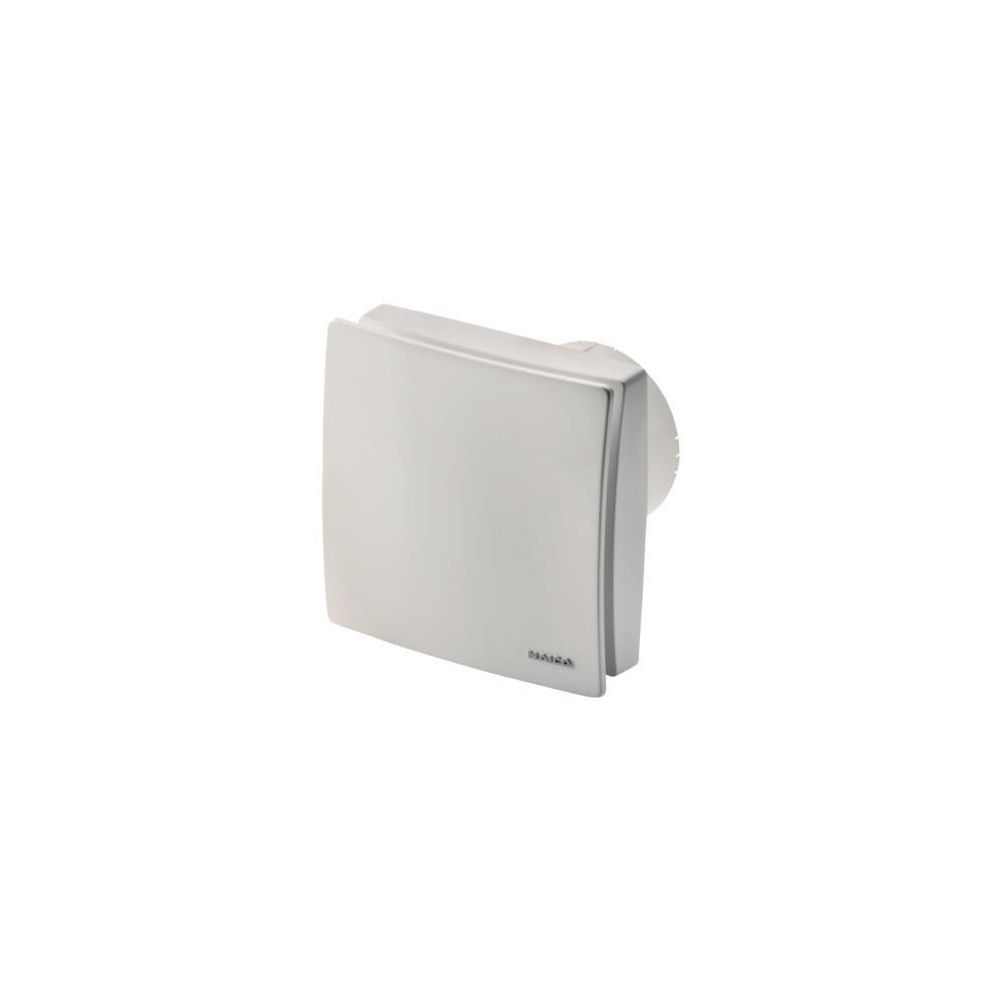

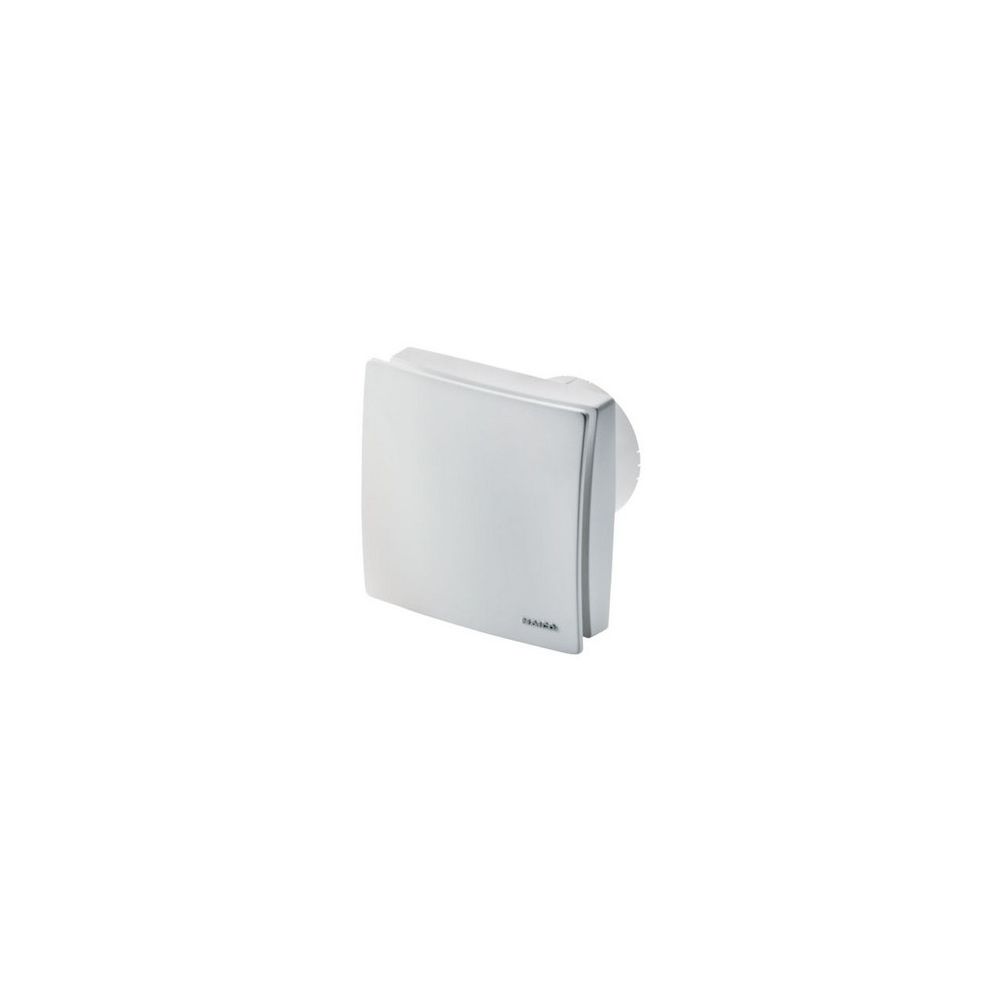

Maico Kleinraumventilator ECA 100 ipro B mit Bewegungsmelder

Kleinraumventilatoren für Wohnungen und Bäder Maico ECA 100 ipro
Superleise, druckstark, engergiesparend und verdeckte Ansaugung. Zwei Leistungsstufen 78/92 m
3
/h und vier Lüftungsprogramme: Komfort-, Nacht-, Spar- und Power-Programm nach Anforderung einstellbar. Auslieferungszustand Komfort, andere Programme durch setzen eines Jumpers. Einschaltverzögerung und Nachlaufzeit werkzeuglos in vier Stufen wählbar.
ECA 100 ipro K..
mit elektrischem Innenverschluss
Ausführung in Kunststoff, verkehrsweiß nach RAL 9016. VDE-geprüft. Schutzart IPX5 (Strahlwasserschutz), Schutzklasse II. Motor mit thermischen Überlastungsschutz, wartungsfrei. Mit Kugellagern und Kondenswasserschutz für alle Einbaufälle.
Wechselstrom 230 V 50 Hz
Schalldruckpegel in 3 m Freifeldbedingungen 27/32 dB(A)
Leistungsaufnahme ECA 100 ipro - B 6/8 W, Leistungsaufnahme ECA 100 K - KB 10/13 W
Max. Nennstrom ECA 100 ipro - B 0,06 A, Max. Nennstrom ECA 100 K - KB 0,08 A

Kleinraumventilator ECA 100 ipro B
Bewegung, DN100
Ausführung mit Bewegungsmelder
- Barrierefreies Produkt, da
automatisches Ein- / Ausschalten über
Bewegungssensor.
- Alle 4 Betriebsprogramme wählbar.
- Reihenfolge der Leistungsstufen
erfolgt je nach gewähltem
Betriebsprogramm.
- Betrieb ohne Schalter möglich,
optional zusätzlich über separaten
Schalter schaltbar.
- Keine Einschaltverzögerung.
- Nachlaufzeit stufig über leicht
zugängliche Taster einstellbar:
0/8/17/25 min.
- Eingestellte Zeit wird mittels LEDs
während der Einstellung angezeigt.
- Reichweite des Bewegungsmelders: 5 m.
- Horizontaler Erfassungsbereich des
Bewegungsmelders: 100°.
- Vertikaler Erfassungsbereich des
Bewegungsmelder: 82°.
- Nicht drehzahlsteuerbar.

Betriebsprogramme
- Einstellbar über Jumper im Gerät.
- Komfortprogramm (voreingestellt)

• Benutzer anwesend: Stufe 1
• Nachlaufzeit: Stufe 2
  - Nachtprogramm
• Benutzer anwesend: Stufe 2
• Nachlaufzeit: Stufe 1
  - Sparprogramm
• Benutzer anwesend: Stufe 1
• Nachlaufzeit: Stufe 1
  - Powerprogramm
• Benutzer anwesend: Stufe 2
• Nachlaufzeit: Stufe 2

Merkmale
- Intelligent programmierter
Kleinraumventilator für höchste
Ansprüche.
- 2 Leistungsstufen.
- Verdeckte Ansaugung durch
Designabdeckung.
- Zur Entlüftung.
- VDE-GS-Zeichen, Ausnahme: ECA 100
ipro RC/RCH.
- VDE-Zeichen: ECA 100 RC/RCH.
- Schutzart IP X5 für Sicherheit im
Bad.
- Schutzklasse II.
- Für Dauerbetrieb geeignet.
- Thermischer Überlastungsschutz.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Gehäuse aus schlagfestem Kunststoff.

Motor
- Energiesparender, robuster Motor mit
Kugellager, wartungsfrei.
- Für Dauerbetrieb geeignet.

Montagehinweise
- Einfachste Montage, da Abdeckung
leicht mit Werkzeug abnehmbar.
- Wand- und Deckenmontage möglich.
- Kompatibel zu ECA Vorgängermodellen
DN 100, da Befestigungslöcher und
Kabeleinführung Unterputz an der
gleichen Stelle.

Elektrischer Anschluss
- Elektrischer Anschluss Unterputz.

Sicherheitshinweise
- Alle ECA 100 ipro-Geräte im
Schutzbereich 1 gemäß DIN VDE 0100-701
einsetzbar.
- Details siehe Planungshinweise.

Artikel:
ECA 100 ipro B
- Ausführung: Bewegungsmelder
- Fördervolumen: 78 m3/h / 92 m3/h
- Drehzahl: 2100 1/min / 2500 1/min
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- SEC average: -24,18 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 6 W / 8 W
- IMax: 0,06 A
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Reichweite des Bewegungsmelders: 5 m
- Horizontaler Erfassungsbereich des
Bewegungsmelders: 100 °
- Vertikaler Erfassungsbereich des
Bewegungsmelders: 82 °
- Einbauort: Decke / Wand
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,71 kg
- Gewicht mit Verpackung: 0,86 kg
- Klappe: keine
- Nennweite: 100 mm
- Breite: 159 mm
- Höhe: 159 mm
- Tiefe: 130 mm
- Breite mit Verpackung: 165 mm
- Höhe mit Verpackung: 165 mm
- Tiefe mit Verpackung: 145 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 0 min / 8 min / 17 min
/ 25 min
- Schalldruckpegel: 27 dB(A) / 32 dB(A)
/ Abstand 3 m, Freifeldbedingungen
