Maico Abdeckung f.Ventilatoreinsatz ER-A ER EC Standardausführung 0084.0361

Abdeckungen ER-A.. für ER EC
Zeitgemäßes Design, Farbe verkehrsweiß ähnlich RAL 9010, mit Filterwechselanzeige. Mithilfe der Abdeckungen können unterschiedliche Funktionsweisen des Ventilatoreinsatze ER EC abgedeckt werden.

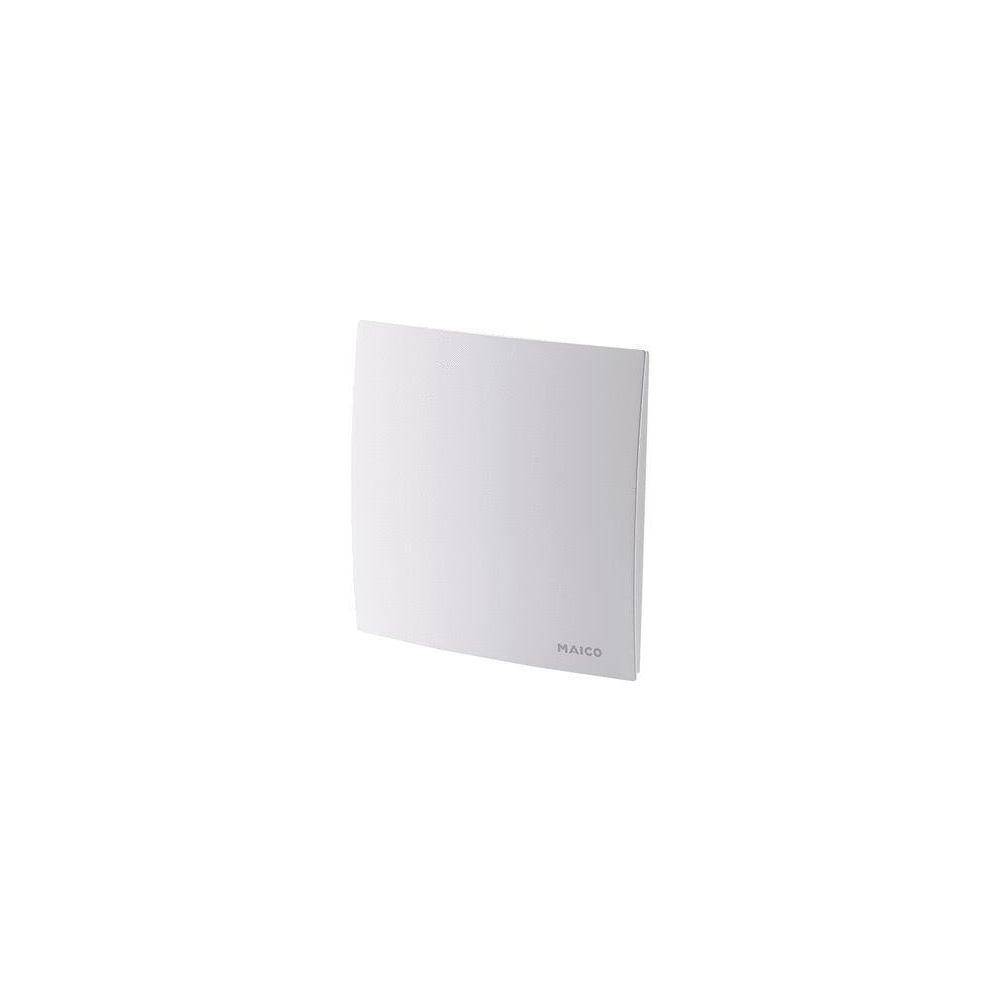

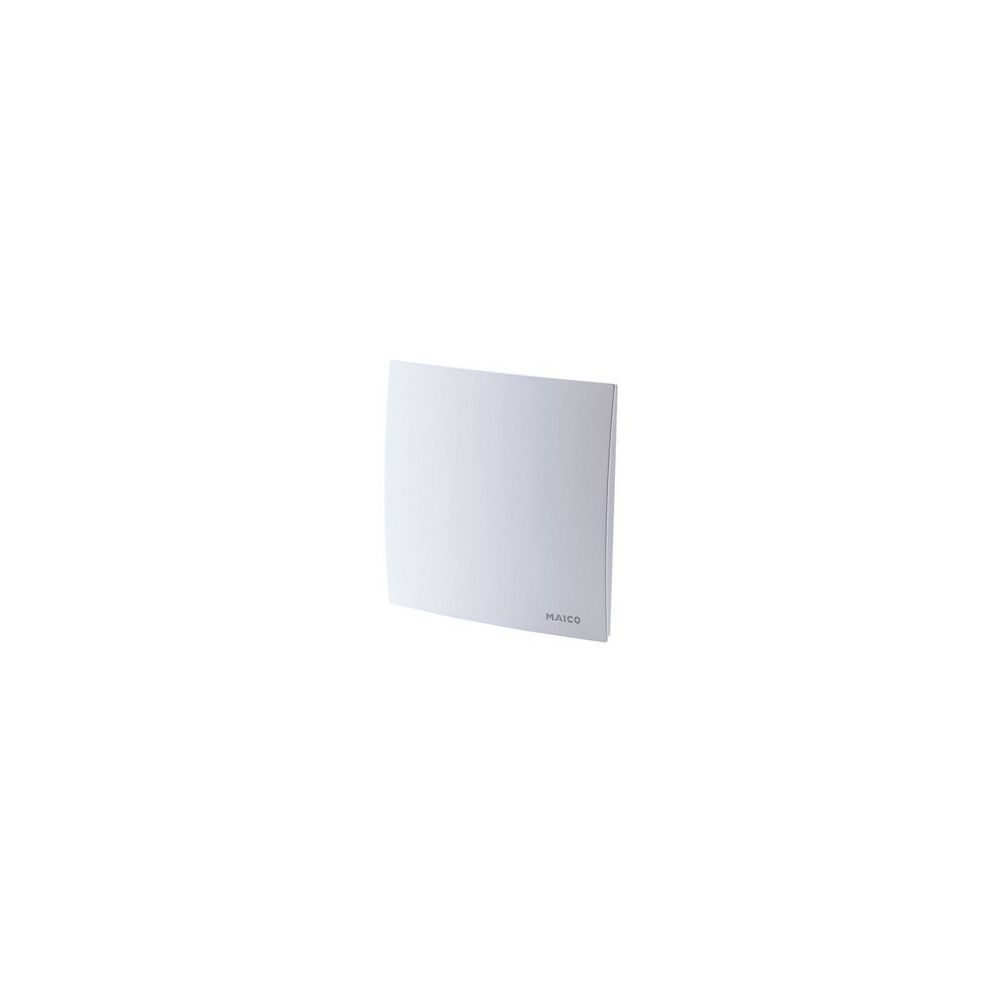

Abdeckung ER-A Standardausführung

ER-A - Standardausführung
- Standard Abdeckung für ER EC mit
Filterwechselanzeige (Timestrip).
- Grundlast 30 m3/h / Volllast 60 m3/h.
- Ein/Aus der Volllaststufe über
Lichtschalter oder separaten Schalter.
- Umschaltung auf Volllaststufe (60
m3/h) mit Einschaltverzögerung von ca.
60 sek.
- Nachlaufzeit der Volllast ca. 15 min.

Besondere Eigenschaften
- Strömungsoptimiertes, formschönes
Design.
- Werkzeuglos wechselbarer Filter.
- Mit Filterwechselanzeige.

Merkmale
- Das Gerät kann im Dauerbetrieb in der
Grundlaststufe betrieben werden.
- Schutzart IP X5 für Sicherheit im
Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem
einzelnen Ventilator.
- Filter ISO Coarse 30 % (G2),
Filterwechsel ohne Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
- Nicht drehzahlsteuerbar.
- Schaltungsvariante: Mit einem
zusätzlichen Schalter kann die Grundlast
ein- bzw. ausgeschaltet werden (siehe
Schaltbilder im Internet).
*Werkseinstellung

Artikel:
ER-A
- Ausführung: Standard
- Fördervolumen: 30 m3/h / 60 m3/h /
(Stufe 1/Stufe 2)
- Luftrichtung: Entlüftung
- Schutzart: IP X5
- Einbauort: Wand / Decke
- Systemart: dezentral
- Material Gehäuse: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,47 kg
- Gewicht mit Verpackung: 0,62 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Breite: 281 mm
- Höhe: 281 mm
- Tiefe: 33 mm
- Breite mit Verpackung: 310 mm
- Höhe mit Verpackung: 300 mm
- Tiefe mit Verpackung: 40 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Einschaltverzögerung: 60 s /
Umschaltung auf Volllaststufe (60 m3/h)
- Schalldruckpegel: 15 dB(A) / 35 dB(A)
/ kombiniert mit ER GH, 31 dB(A) / 41
dB(A) kombiniert mit ER GH AP/APB/
Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-478
