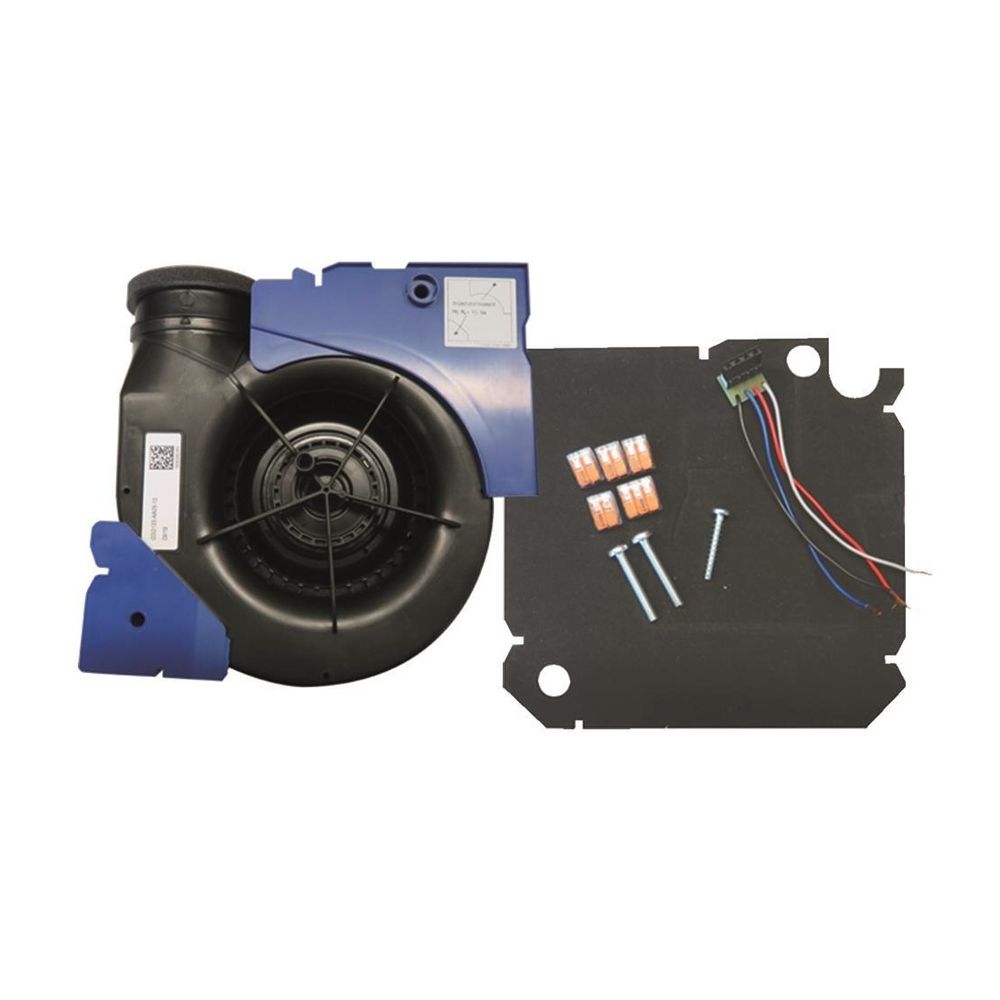

Maico Ventilatoreinsatz ER EC RF17 f.UP-/UPD-/UPB 17 0093.0614

Besondere Eigenschaften

• Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen.
• Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17.
• Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17.
• Verbesserte Schallleistung im Vergleich zum ER 17.
• Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB.
• Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen.
• Keine aufwendigen Austauscharbeiten notwendig.

Merkmale

• 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17.
• Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A.
• Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich.
• Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A.
• Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich.
• Für Einzelraumentlüftung mit einem einzelnen Ventilator.
• Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse.
• Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse.
• ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators.
• Robuster energiesparender EC-Motor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.

Artikel:
ER EC RF17

• Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar.
• Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min
• Luftrichtung: Entlüftung
• Drehzahlsteuerbar: nein
• Reversierbarkeit: nein
• Spannungsart: Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W
• Schutzart: IP X5
• Netzzuleitung: 3/5 x 1,5 mm2
• Einbauort: Wand / Decke
• Einbauart: Unterputz
• Systemart: dezentral
• Material Gehäuse: Polypropylen (PP)
• Farbe: schwarz
• Gewicht: 0,76 kg
• Gewicht mit Verpackung: 1,05 kg
• Filterklasse: ISO Coarse 30 % (G2)
• Ausblasrichtung: seitlich
• Breite: 225 mm
• Höhe: 87 mm
• Tiefe: 215 mm
• Breite mit Verpackung: 280 mm
• Höhe mit Verpackung: 155 mm
• Tiefe mit Verpackung: 280 mm
• Fördermitteltemperatur bei IMax: 40 °C
• Schalldruckpegel: 26 dB(A) / 36 dB(A)
• Zulassungsnummer: Z-51.1-478
• Nennweite: 75 mm / 80 mm

Ventilatoreinsatz ER EC RF 17 für
Unterputzgehäuse UP-/UPD-/UPB 17
Besondere Eigenschaften
- Ventilatoreinsatz-Kit zum Einsatz in
ER 17-Unterputzgehäusen.
- Austausch alter ER
17-Ventilatoreinsätze durch
energiesparenden ER EC RF17.
- Reduzierte Leistungsaufnahme um bis
zu 90 % im Vergleich zum ER 17.
- Verbesserte Schallleistung im
Vergleich zum ER 17.
- Zeitgemäßes Design durch neue
Abdeckungen ER-A/ER-AK/ER-AH/ER-AB.
- Erweiterung der
Steuerungsmöglichkeiten durch
Kombination mit
ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen.
- Keine aufwendigen Austauscharbeiten
notwendig.

Merkmale
- 2-stufiger Ventilator zum Einbau in
Unterputzgehäuse UP-/UPD-/UPB 17.
- Fördervolumen 30 m3/h / 60 m3/h in
Verbindung mit der Standardabdeckung
ER-A.
- Bei Verwendung der Abdeckungen
(ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40
/ 60 / 100 m3/h möglich.
- Einschaltverzögerung 60 s und
Nachlaufzeit 15 min in Verbindung mit
der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen
(ER-AK, ER-AH, ER-AB) auch
Einschaltverzögerung 0/30/60/90/120 s
und Nachlaufzeit 0/3/6/15/24/30 min
möglich.
- Für Einzelraumentlüftung mit einem
einzelnen Ventilator.
- Adapterplatine mit 5 Klemmen für
schnelle Montage des Ventilators im
Gehäuse.
- Beiliegendes Montagezubehör für die
Installation des Ventilatoreinsatzes im
ER 17-Gehäuse.
- ER EC RF17 entspricht der Schutzart
IP X5 und kann somit im Bereich 1 nach
DIN VDE 0100-701, auch bei Strahlwasser,
eingebaut werden. Details siehe
Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe
Druckvermögen des ER EC
RF17-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.

Artikel:
ER EC RF17
- Fördervolumen: 20 m3/h / 30 m3/h / 40
m3/h / 60 m3/h / 100 m3/h / Je nach
Abdeckungsvariante Stufen variabel
einstellbar. ER-A: Stufe 1 = 30 m3/h,
Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1
und Stufe 2 = 20/30/40/60/100 m3/h
einstellbar. ER-AH: Stufe 1 = 20/30/40
m3/h, Stufe 2 = 60/100 m3/h einstellbar.
- Drehzahl: 500 1/min / 800 1/min /
1050 1/min / 1250 1/min / 1800 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 2 W / 2,5 W / 3 W
/ 5 W / 17 W
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material Gehäuse: Polypropylen (PP)
- Farbe: schwarz
- Gewicht: 0,76 kg
- Gewicht mit Verpackung: 1,05 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 225 mm
- Höhe: 87 mm
- Tiefe: 215 mm
- Breite mit Verpackung: 280 mm
- Höhe mit Verpackung: 155 mm
- Tiefe mit Verpackung: 280 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Schalldruckpegel: 26 dB(A) / 36 dB(A)
- Zulassungsnummer: Z-51.1-478
- Nennweite: 75 mm / 80 mm
