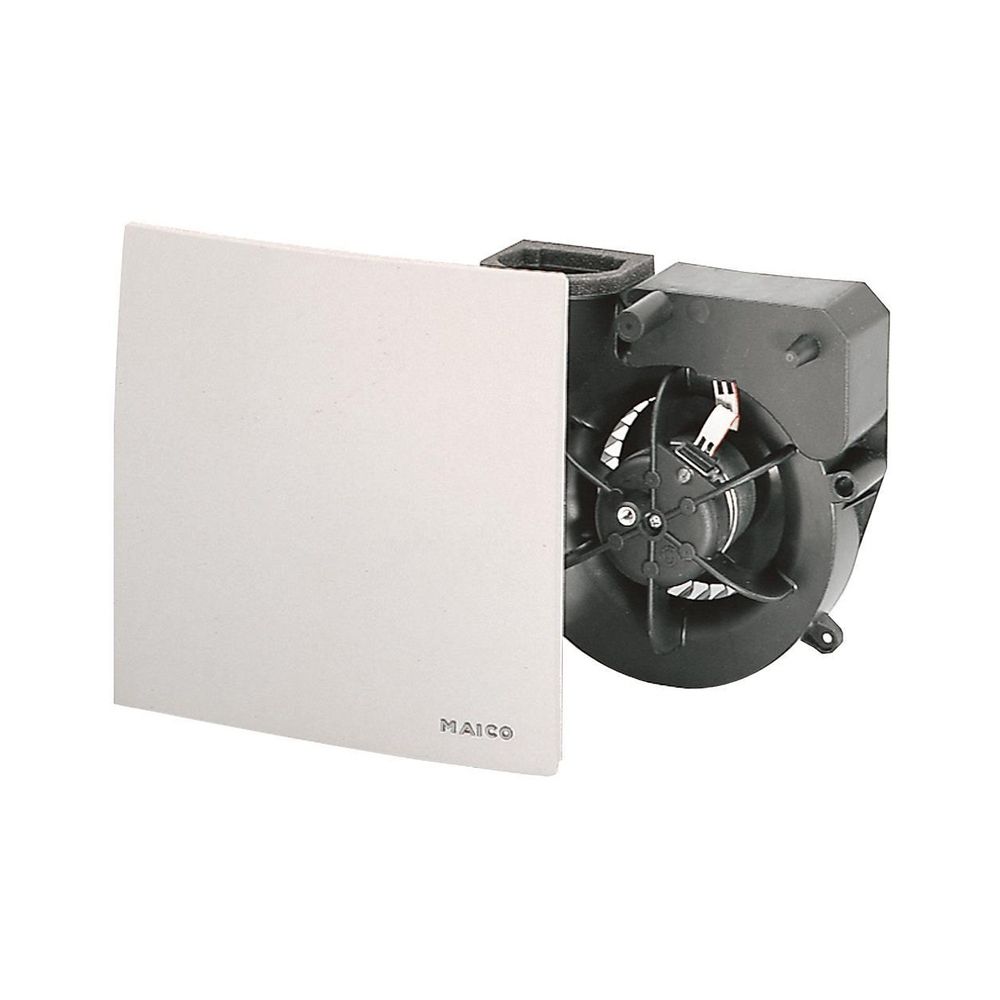

Maico Ventilatoreinheit ER100H

Einrohr-Entlüftung nach DIN 18017-3
Unterputzeinsätze ER 60 / ER 100
Ventilatoreinsätze Typ ER
Zur Entlüftung innenliegender Bäder, WCs und Wohnungsküchen über Einzelentlüftungsanlagen mit gemeinsamer Hauptleitung nach DIN 18017-3, sowie für Einzelentlüftung. Zulassungs-Nr. Z-51.1-42. Für Wand- oder Deckeneinbau. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzens links oben oder rechts an der Hauptleitung. Kunststoff-Ausführung verkehrsweiß nach RAL 9016. Mit selbsttätiger Rückschlagklappe im Ausblasstutzen. Ventilatoren in Schutzart IP45 und Schutzklasse II. VDE-GS-geprüft. Motor mit thermischem Überlastungsschutz. Wechselstrom 230 V, 50 Hz.
Ausführung: wie ER 100, jedoch mit Feuchtesteuerung
Drehzahl: 850/1900 min
-1
Volumenstrom: 35/101 m
3
/h
Leistungsaufnahme: 9/29,5 W

Ventilatoreinsatz ER 100 H 101 m3/h,
Feuchtesteuerung, Grundlast
Ausführung mit Feuchtesteuerung und
Grundlastschaltung
- Barrierefreies Produkt, da
automatisches Ein-/Ausschalten über
Feuchtesteuerung möglich ist.
- Vollautomatische intelligente
Feuchtesteuerung.
- Keine Einstellung der
Einschaltfeuchte notwendig. Ventilator
überwacht die Raumluftfeuchte
eigenständig und entlüftet automatisch.
- Nicht drehzahlsteuerbar.
- Nicht für Zweitraumlüftung geeignet.
- Manuelle Bedienung über einen
Schalter möglich, z. B. Einschalten der
Volllast per Lichtschalter.
- Standardschaltung: Ventilator läuft
im Grundlastbetrieb, Feuchtesteuerung
ist aktiv, bei Überschreitung des
Einschaltpunkts Volllastbetrieb, bei
Unterschreitung des Ausschaltpunkts
Grundlastbetrieb.
- Weitere Schaltungsvarianten:
Ventilatorbetrieb mit oder ohne
Grundlastbetrieb, manuelle Zuschaltung
der Volllast, Ein- bzw. Ausschalten des
Ventilators durch einen Schalter.
- Einschalten der Volllast durch den
Lichtschalter und damit verbunden eine
Nachlaufsteuerung (Nachlaufzeit 15 min)
des Ventilators.
- Der Ventilator läuft so lange bis die
Luftfeuchtigkeit im Raum unter die
Ausschaltfeuchte gefallen ist. Nach
spätestens 60 min wird die Nachlaufzeit
aktiviert und der Ventilator danach
ausgeschaltet.

Merkmale
- Ventilator mit Abdeckung und ISO
Coarse 30 % (G2) Filter zum Einbau in
Unterputzgehäuse ER-UP/G, ER-UPD und
ER-UPB....
- Für Einraum- oder Zweiraumentlüftung
mit einem einzelnen Ventilator
(Ausnahme: Ausführung H).
- Problemloser Filterwechsel ohne
Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
- Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender
Kondensatormotor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und
Leckluftrate geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN
52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.

Artikel:
ER 100 H
- Ausführung: Feuchtesteuerung
- Fördervolumen: 35 m3/h / 101 m3/h
- Drehzahl: 850 1/min / 1900 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- SEC average: -21,95 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 9 W / 29,5 W
- IMax: 0,09 A / 0,14 A
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,49 kg
- Gewicht mit Verpackung: 1,77 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 250 mm
- Höhe: 250 mm
- Tiefe: 150 mm
- Breite mit Verpackung: 280 mm
- Höhe mit Verpackung: 280 mm
- Tiefe mit Verpackung: 155 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 6 min / Nachlaufzeit
bei Verwendung eines optionalen
Schalters (z.B. Lichtschalter) verfügbar
- Schalldruckpegel: 26 dB(A) / 45 dB(A)
/ Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
- Nennweite: 75 mm / 80 mm
