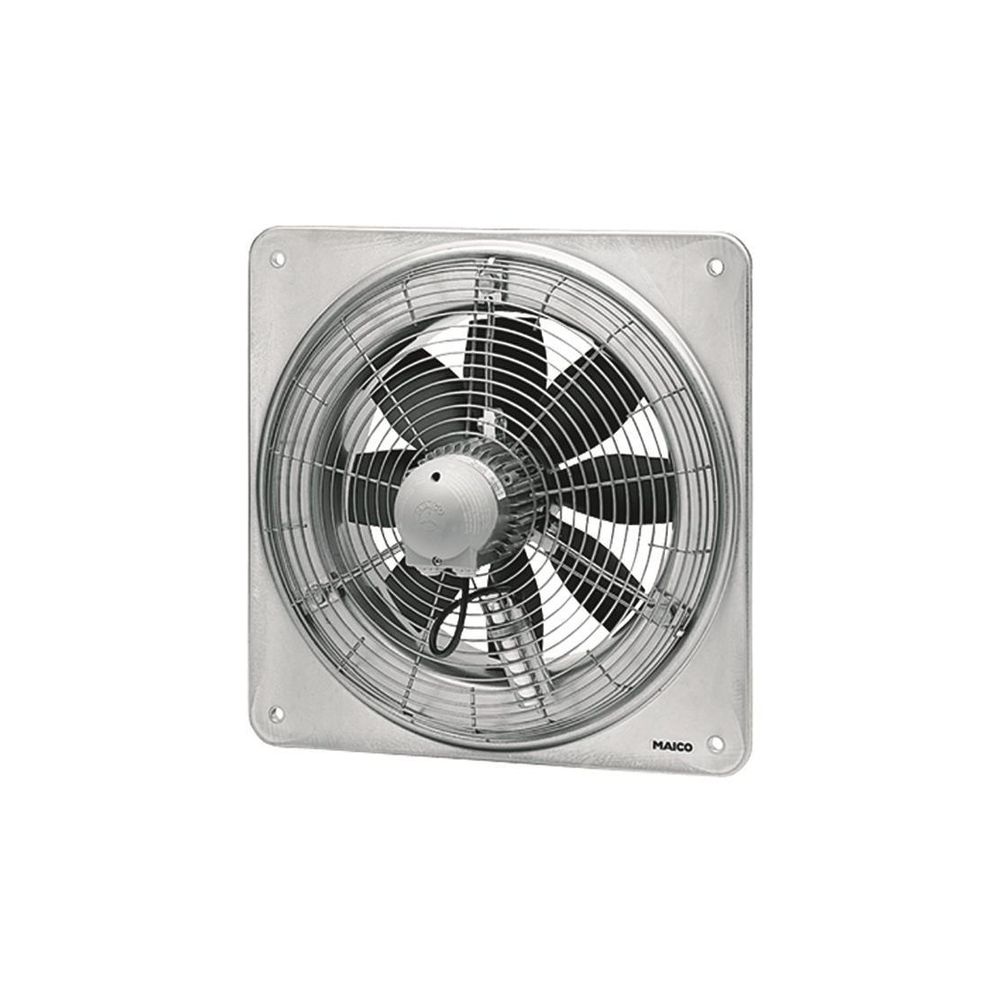

Maico Axial-C EZQ20/4E Wandventilator mit Stahlwandplatte

Axial-Wandventilatoren EZQ/EZS, DZQ/DZS
Einsatzbeispiele
· Produktionsstätten
· Umkleidekabinen
· Gewerberäume
· Garagen
· Fitnessräume
· Ausstellungsräume
· Baucontainer
· Dunkelkammern
MAICO-Hochleistungs-Axial-Wandventilatoren EZQ
Mit quadratischer Wandplatte aus verzinktem Stahlblech, Schutzgitter nach DIN 294 und Schwingungsdämpfer,
8-blättriges Flügelrad mit Tragflächenprofil. Reversierbar
für Ent- und Belüftung.
Ventilatoren in Schutzart IP55, Typen EZQ 20/4 E, 25/4 E und 25/4 D in Schutzart IP54, feuchtschutzisoliert, wartungsfrei. Wechselstrom-Typen mit thermischem Überlastungsschutz. Wechselstrom 230 V, 50 Hz.
Gegen Mehrpreis auch mit Aluminium-Flügelrad lieferbar. Weitere Größen auf Anfrage lieferbar
Drehzahl: 1380 min
-1
Volumenstrom: 475 m
3
/h
Leistungsaufnahme: 35 W
Ausführung: DN 200

Axial-Wandventilator EZQ 20/4 E quadrat.
Wandplatte, Wechselstrom, DN200
Wechselstrom-Ausführung
- Axial-Wandventilator mit
quadratischer Wandplatte, in
Wechselstromausführung.

Kurzbeschreibung
- Zur Aufputzmontage.
- Schutzgitter auf der Saugseite,
Berührungsschutz gemäß DIN EN ISO 13857.
- 8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
- Thermischer Überlastungsschutz
serienmäßig.
- Ventilatoren erfüllen die
Anforderungen der europäischen Ökodesign
Verordnung (EG) Nr.327/2011 Richtlinie
2009/125/EG.
- Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad.
- Niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch
qualitativ hochwertige Materialien wie
geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
- Einbau zur Be- und Entlüftung in
jeder Lage möglich.

Förderrichtung
- Die Förderrichtung ist
gekennzeichnet.
- Standard Abluftbetrieb,
Förderrichtung über Motor saugend.

Motor
- Asynchronmotor.
- Drehzahlsteuerbar. Ausnahme: Typ DZQ
40/2 B und DZS 40/2 B.
- Reversierbar. Ausnahme: Ventilatoren
mit Spaltpolmotor (...-E).
- Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.

Wechselstrommotor
- Typenreihen EZQ/EZS.
- Asynchronmotor.
- Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
- Bemessungsspannung 230 V, 50 Hz.
- Ventilatoren ... B:
Kondensatormotoren mit
Betriebskondensator am Schutzgitter oder
an der Wandhülse, Schutzart IP 55.
- Ventilatoren ... D:
Kondensatormotoren mit
Betriebskondensator im Anschlusskasten,
Schutzart IP 54.
- Ventilatoren ... E: Spaltpolmotoren,
Schutzart IP 54.
- Drehzahlsteuerbar. Ausnahme bei Typ
EZQ 45/6 B.
- Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
- Reversierbar. Ausnahme bei
Ventilatoren mit Spaltpolmotor (... E).
- Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
- Thermischer Überlastungsschutz
serienmäßig.

Elektrischer Anschluss
- An Klemmleiste im Abschlussdeckel des
Motors.

Sicherheitshinweise
- Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.

Artikel:
EZQ 20/4 E
- Ausführung: Quadratische Wandplatte
- Fördervolumen: 475 m3/h
- Drehzahl: 1380 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 35 W
- INenn: 0,25 A
- IMax: 0,25 A
- Schutzart: IP 54
- Wärmeklasse: B
- Polumschaltbar: nein
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Einbaulage: waagerecht / senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 3,57 kg
- Gewicht mit Verpackung: 4,51 kg
- Nennweite: 200 mm
- Breite: 345 mm
- Höhe: 345 mm
- Tiefe: 174 mm
- Breite mit Verpackung: 415 mm
- Höhe mit Verpackung: 415 mm
- Tiefe mit Verpackung: 310 mm
- Fördermitteltemperatur bei Nennstrom:
60 °C
- Fördermitteltemperatur bei IMax: -20
°C bis 60 °C
- Verschlussklappe: ohne
