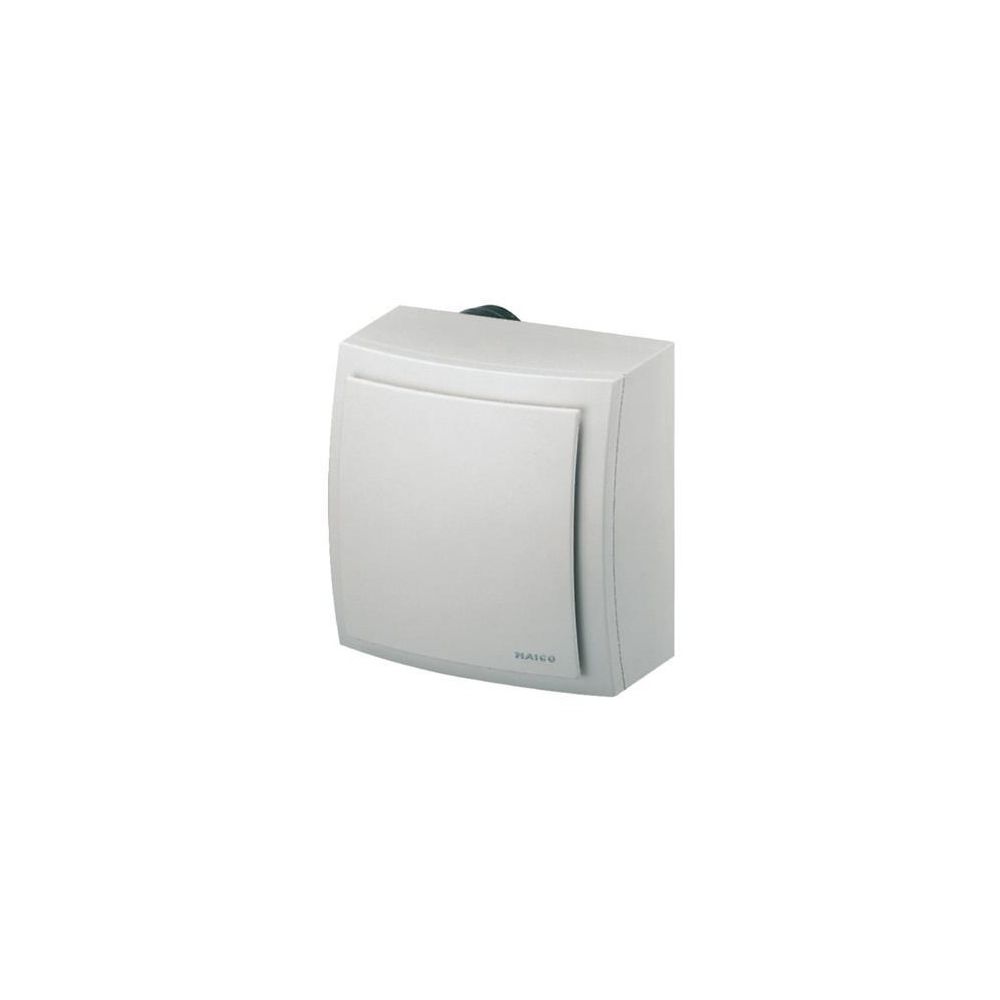

Maico Einrohr-Entlüftungssystem ER-AP60H Leistung 21W Strom 0,17A

Ausführung mit Feuchtesteuerung und Grundlastschaltung

• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
• Vollautomatische intelligente Feuchtesteuerung.
• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
• Nicht drehzahlsteuerbar.
• Nicht für Zweitraumlüftung geeignet.
• Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
• Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
• Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
• Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
• Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.

Merkmale

• Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
• Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.
• Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.
• Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
• Problemloser Filterwechsel ohne Werkzeug.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom

Aufputzventilator ER-AP 60 H 61 m3/h,
Feuchtesteuerung, Grundlast
Ausführung mit Feuchtesteuerung und
Grundlastschaltung
- Barrierefreies Produkt, da
automatisches Ein-/Ausschalten über
Feuchtesteuerung möglich ist.
- Vollautomatische intelligente
Feuchtesteuerung.
- Keine Einstellung der
Einschaltfeuchte notwendig. Ventilator
überwacht die Raumluftfeuchte
eigenständig und entlüftet automatisch.
- Nicht drehzahlsteuerbar.
- Nicht für Zweitraumlüftung geeignet.
- Manuelle Bedienung über einen
Schalter möglich, z. B. Einschalten der
Volllast per Lichtschalter.
- Standardschaltung: Ventilator läuft
im Grundlastbetrieb, Feuchtesteuerung
ist aktiv, bei Überschreitung des
Einschaltpunkts Volllastbetrieb, bei
Unterschreitung des Ausschaltpunkts
Grundlastbetrieb.
- Weitere Schaltungsvarianten:
Ventilatorbetrieb mit oder ohne
Grundlastbetrieb, manuelle Zuschaltung
der Volllast, Ein- bzw. Ausschalten des
Ventilators durch einen Schalter.
- Einschalten der Volllast durch den
Lichtschalter und damit verbunden eine
Nachlaufsteuerung (Nachlaufzeit 15 min)
des Ventilators.
- Der Ventilator läuft so lange bis die
Luftfeuchtigkeit im Raum unter die
Ausschaltfeuchte gefallen ist. Nach
spätestens 60 min wird die Nachlaufzeit
aktiviert und der Ventilator danach
ausgeschaltet.

Merkmale
- Aufputzventilator mit ISO Coarse 30 %
(G2) Filter zur Entlüftung von
Wohnungsküchen, Bädern oder WCs.
- Kunststoff-Ausblasstutzen DN 75/80
mit selbsttätiger
Kunststoff-Rückschlagklappe.
- Kunststoff-Rückschlagklappe dient
zusätzlich als Kaltrauchklappe.
- Gehäuse drehbar, dadurch Anschluss
des Ausblasstutzen links oben oder
rechts oben an die Hauptleitung.
- Problemloser Filterwechsel ohne
Werkzeug.
- Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender
Kondensatormotor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und
Leckluftrate geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN
52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
- Allgemeine bauaufsichtliche
Zulassung, Zulassungs-Nr.: Z-51.1-42.
- Zulassungsbescheide auf Anfrage oder
auf unserer Homepage
www.maico-ventilatoren.com.

Artikel:
ER-AP 60 H
- Ausführung: Feuchtesteuerung
- Fördervolumen: 35 m3/h / 61 m3/h
- Drehzahl: 900 1/min / 1250 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- SEC average: -20,23 kWh/(m2*a)
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 11 W / 21 W
- IMax: 0,13 A / 0,17 A
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,96 kg
- Gewicht mit Verpackung: 2,52 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Brandschutz: nein
- Anschlussdurchmesser: 75 mm / 80 mm
- Breite: 236 mm
- Höhe: 236 mm
- Tiefe: 217,5 mm
- Breite mit Verpackung: 255 mm
- Höhe mit Verpackung: 255 mm
- Tiefe mit Verpackung: 335 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 6 min
- Schalldruckpegel: 33 dB(A) / 40 dB(A)
/ Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-42
- Nennweite: 75 mm / 80 mm
