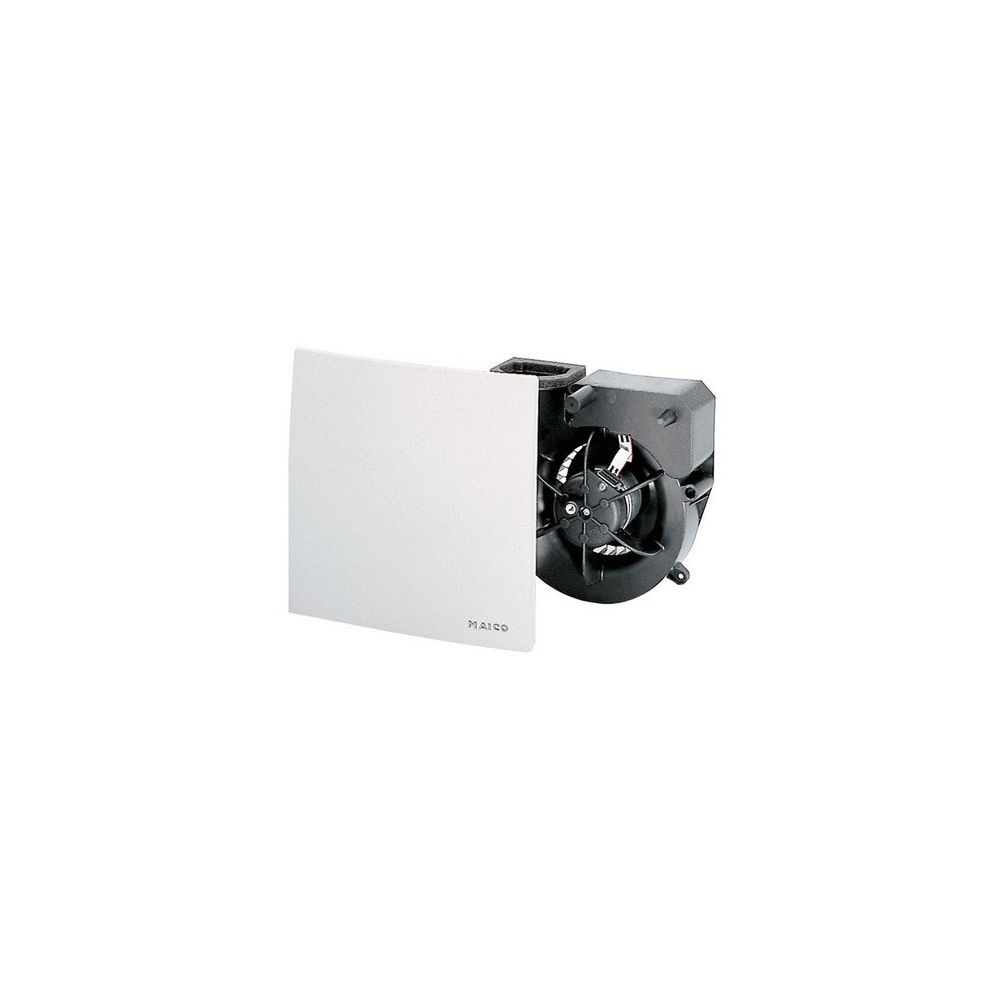

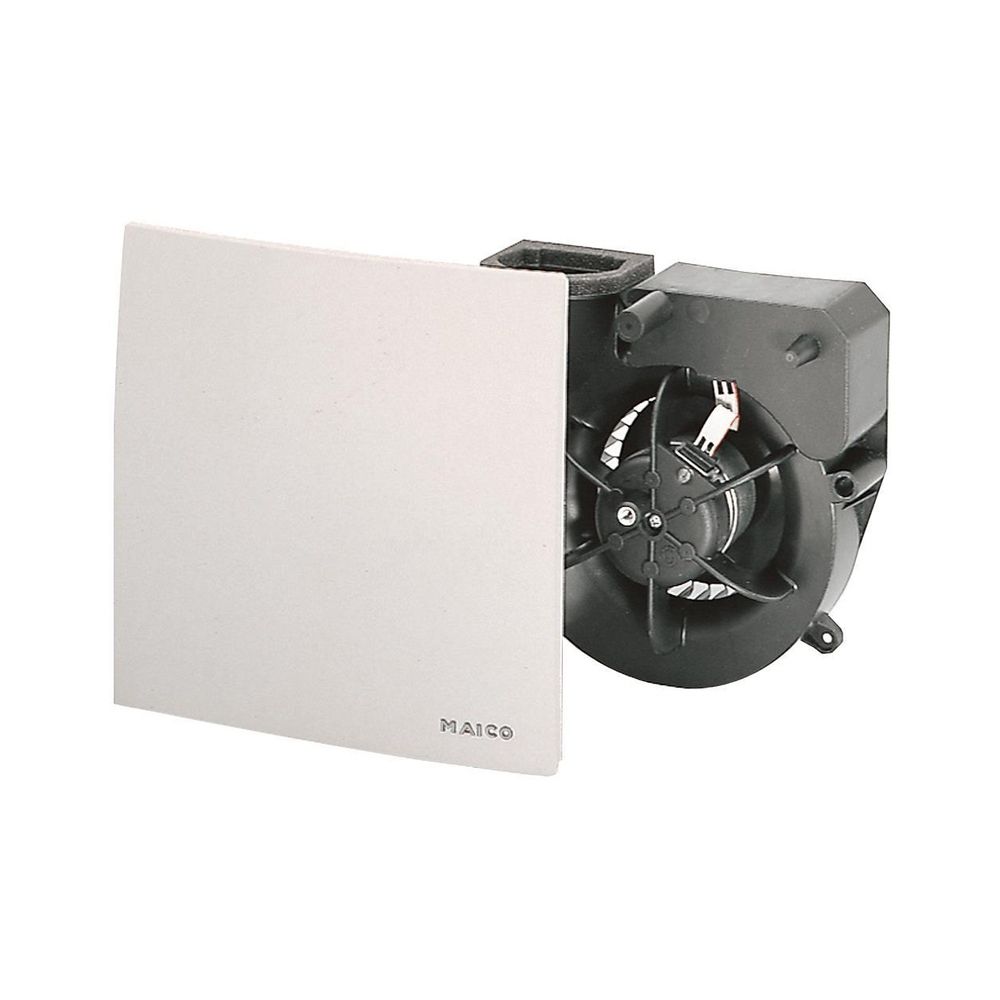

Maico Ventilatoreinheit ER60

Einrohr-Entlüftung nach DIN 18017-3
Unterputzeinsätze ER 60 / ER 100
Ventilatoreinsätze Typ ER
Zur Entlüftung innenliegender Bäder, WCs und Wohnungsküchen über Einzelentlüftungsanlagen mit gemeinsamer Hauptleitung nach DIN 18017-3, sowie für Einzelentlüftung. Zulassungs-Nr. Z-51.1-42. Für Wand- oder Deckeneinbau. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzens links oben oder rechts an der Hauptleitung. Kunststoff-Ausführung verkehrsweiß nach RAL 9016. Mit selbsttätiger Rückschlagklappe im Ausblasstutzen. Ventilatoren in Schutzart IP45 und Schutzklasse II. VDE-GS-geprüft. Motor mit thermischem Überlastungsschutz. Wechselstrom 230 V, 50 Hz.
Ausführung: Drehzahl: 1250 min
-1
Volumenstrom: 62 m
3
/h
Leistungsaufnahme: 21 W

Ventilatoreinsatz ER 60 62 m3/h,
Standardausführung
Standardausführung
- ER 100: Drehzahlsteuerbar.
- ER 60: Nicht drehzahlsteuerbar.

Merkmale
- Ventilator mit Abdeckung und ISO
Coarse 30 % (G2) Filter zum Einbau in
Unterputzgehäuse ER-UP/G, ER-UPD und
ER-UPB....
- Für Einraum- oder Zweiraumentlüftung
mit einem einzelnen Ventilator
(Ausnahme: Ausführung H).
- Problemloser Filterwechsel ohne
Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
- Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender
Kondensatormotor.
- Motor mit thermischem
Überlastungsschutz.
- Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und
Leckluftrate geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN
52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.

Artikel:
ER 60
- Ausführung: Standardausführung
- Fördervolumen: 62 m3/h
- Drehzahl: 1250 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- SEC average: -3,72 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 21 W
- IMax: 0,16 A
- Schutzart: IP X5
- Netzzuleitung: 3 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,5 kg
- Gewicht mit Verpackung: 1,78 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 250 mm
- Höhe: 250 mm
- Tiefe: 140 mm
- Breite mit Verpackung: 285 mm
- Höhe mit Verpackung: 285 mm
- Tiefe mit Verpackung: 155 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Schalldruckpegel: 36 dB(A) / Angabe
gemäß DIN 18017-3 bei einer äqivalenten
Absorptionsfläche AL = 10 m2
- Nennweite: 75 mm / 80 mm
