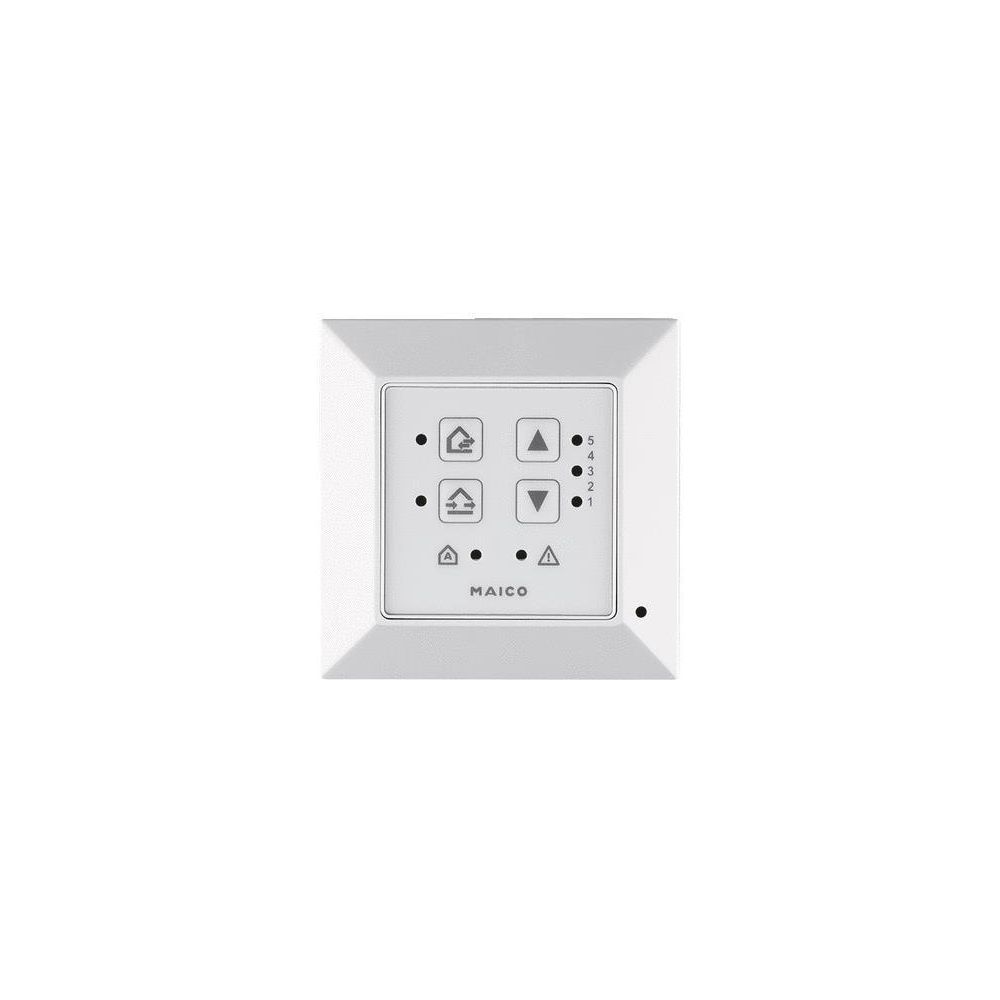

Maico Raumluftsteuerung RLS 45 K für PushPull 45 K 0157.0360

Raumluftsteuerung für PPB 30 und PP 45

Raumluftsteuerung RLS 45 K für bis zu 6
PushPull 45 K Geräte
Besondere Eigenschaften
- Mit der Steuerung können 5
Lüftungsstufen PP45-15/20/30/36/42m3/h
und PPB 30 - 5/12/18/22/26 m3/h und 3
Betriebsarten Dauerentlüftung (mit
Wärmerückgewinnung), Querlüftung (ohne
Wärmerückgewinnung) und sensorgeführter
Autobetrieb gewählt werden.
- Betriebsart Dauerentlüftung mit
Wärmerückgewinnung: PushPull Betrieb.
Die Geräte laufen alternierend und
wechseln alle 60 s die Laufrichtung.
- Betriebsart Querlüftung: Ein Gerät
ist permanent im Zuluftbetrieb und das
korrespondierende Gerät im Abluftbetrieb
(z.B. für Sommernachtkühlung).
- Im Automatikbetrieb wird das
Fördervolumen stufenlos an den
Sensorwert (HYI, HY, CO2, VOC)
angepasst.
- Die Raumluftsteuerung RLS 45 K kann
mit dem internen Feuchtesensor oder mit
den externen Sensoren (Feuchte-, CO2,
VOC) erweitert werden. Dabei wird das
Fördervolumen angepasst und die Geräte
erreichen die Energieeffizienzklasse A+.
- Betrieb von ungerader Anzahl von
Geräten ist möglich. Dabei werden die
Volumenströme entsprechend der
Geräteanzahl automatisch aufgeteilt.
- Per Tastendruck kann auch die
zeitbegrenzte Intensivlüftung
(Stoßlüftung) oder die zeitbegrenzte
Abschaltung (Einschlaffunktion) gewählt
werden.
- Mithilfe der Raumluftsteuerung RLS 45
K ist die Kommunikation zwischen
Abluftgeräten (z.B. ECA/ER) und PushPull
Geräten möglich. D.h. beim Anlauf eines
Abluftventilators gehen die
PushPull-Geräte auf Zuluftbetrieb, um
den entstehenden Unterdruck zu
kompensieren. Der Zuluftbetrieb ist mit
einem Nachlauf von 0,6 oder 15 min
möglich. Dabei wird auch die
angeschlossene Geräteanzahl
berücksichtigt.
- Die Steuerung verfügt über einen
separaten 230 V Eingang dessen Funktion
in der Software definiert werden kann.
Folgende Funktionen stehen zur Auswahl:
Sicherheitsabschaltung,
Einschlaffunktion, Stoßlüftung,
Zuluft-Funktion für die Abluftgeräte mit
0 s, 6 min oder 15 min Nachlauf.
- ModBus Anbindung ist möglich
- Außerdem bietet die Raumluftsteuerung
RLS 45 K die Möglichkeit per
Inbetriebnahmesoftware die
Gerätekonfiguration bequem mit dem
PC/Laptop (Windows) durchzuführen.
- Einfache, zeitsparende digitale
Inbetriebnahme und Erstellung von
digitalen Inbetriebnahmeprotokollen und
Wiederherstellungsdateien.
- Die Raumluftsteuerung RLS 45 K bietet
in Kombination mit dem
EnOcean-Erweiterungsmodul PP 45 EO die
einzigartige Möglichkeit, die
kabelgebundenen PP 45 K und PP 45 O und
die Funkgeräte PP 45 RC miteinander zu
verbinden. Mit dieser
Steuerungskombination können daher z.B.
im Erdgeschoss kabelgebundene Geräte und
im 1. Obergeschoss Funkgeräte
installiert werden. Das ganze System
wird dabei mit einem Tastendruck
angesteuert.
- Die Steuerung ist mit weiteren
Steuerungen oder Leistungsteilen PP 45
LT erweiterbar.

Merkmale
- Die Raumluftsteuerung wird als
Zubehör für die Endmontage-Sets PP 45 K,
PP 45 O oder PPB 30 K, PPB 30 O
benötigt.
- Für die Gerätereihe PP 45 RC kann
optional anstatt des Funkschalters DS 45
RC die kabelgebundene Steuerung RLS 45 K
verwendet werden. Es ist dann die
Kombination von RLS 45 K mit dem
EnOcean-Erweiterungsmodul PP 45 EO
notwendig.
- Über eine Raumluftsteuerung RLS 45 K
können bis zu 6 Ventilatoren
gleichzeitig angesteuert werden, z.B. 6
x PP 45 Geräte oder 4 x PP 45 Geräte + 1
x PPB 30 oder bis zu 3 x PPB 30 Geräte.

Artikel:
RLS 45 K
- Bemessungsspannung: 230 V
- Netzzuleitung: 3 / 1,5 mm2
- Einbauort: Wand
- Einbauart: Unterputz
- Material: Kunststoff
- Farbe: reinweiß, ähnlich RAL 9010
- Gewicht: 0,11 kg
- Gewicht mit Verpackung: 0,34 kg
- Breite: 80 mm
- Höhe: 80 mm
- Tiefe: 49 mm
- Breite mit Verpackung: 81 mm
- Höhe mit Verpackung: 81 mm
- Tiefe mit Verpackung: 50 mm
