Viessmann Paket Vitocal 250-AH HAWO-AC 252.A16 L/W-WP Monoblock 8,5kW A7W35, R290, mit Montagezubehör

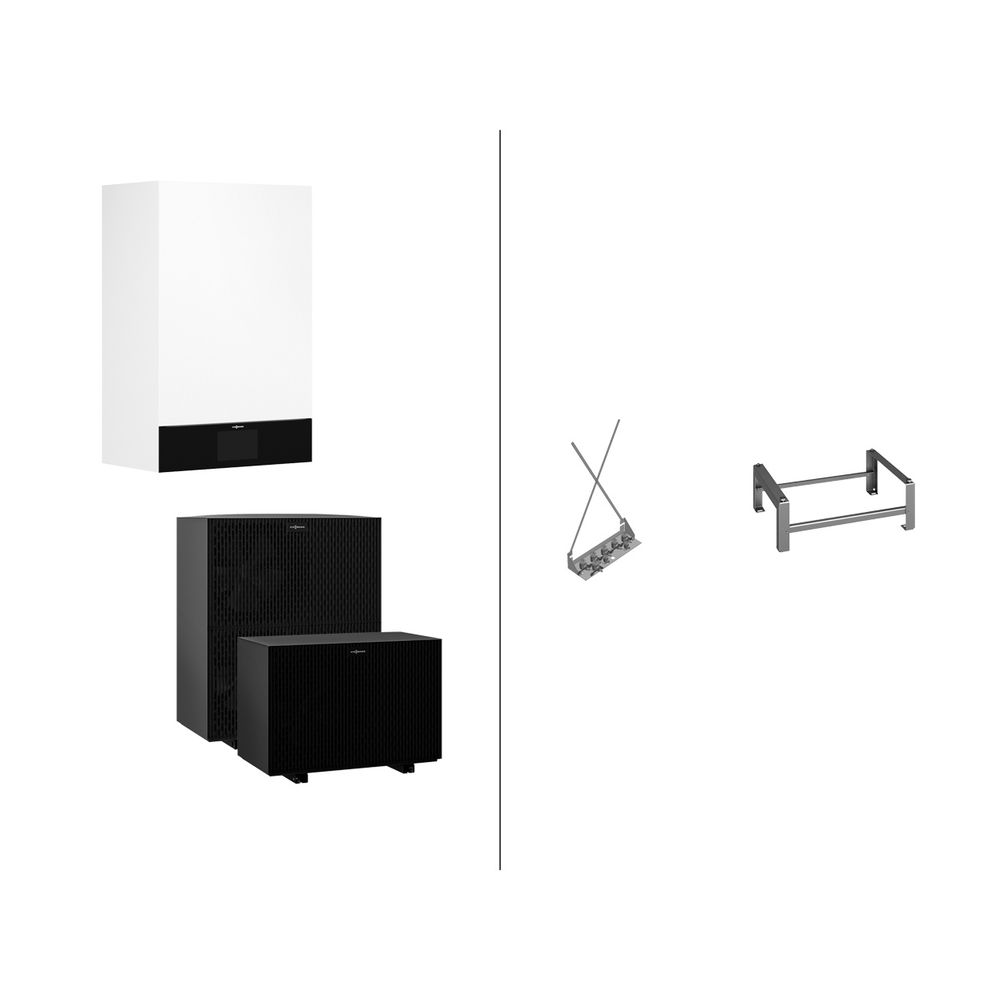

Paket Vitocal 250-AH HAWO-AC 252.A16 bestehend aus:

• 1 x Z030054 Vitocal 250-AH HAWO-AC 252.A16
• 1 x ZK06210 Montagehilfe Aufputz-Montage (600mm)
• 1 x ZK06013 Konsole für Bodenmontage
• 1 x 7438702 Tauchtemperatursensor (NTC 10 kOhm)
• 1 x 7266384 Heizungsfilter compact
• 1 x 7970102 VIESSMANN ViGuide Pro

VIESSMANN Vitocal 250-AH
Typ: HAWO-AC 252.A16
Luft/Wasser-Wärmepumpe für Hybridbetrieb, Monoblock-Ausführung für Heizung, Kühlung und Trinkwassererwärmung

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Eine maximale Vorlauftemperatur bis 70 Grad C bei einer Außentemperatur von -10 Grad C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger
• Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
• Komfortabel durch reversible Ausführung für Heizen und Kühlen
• Besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
• Internetfähig durch integriertes WLAN oder LAN (mitgeliefertes Zubehör)
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide
• Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
• Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)

Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Kompaktbauweise bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
• Energieeffiziente Abtauung über Kreislaufumkehr.
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen

Tragehilfen für die Außeneinheit im Lieferumfang.

Hinweis!
Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

Inneneinheit:

• Mit Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
• Integrierte Hybridhydraulik und Schnittstellen zur Ansteuerung des externen Wärmeerzeugers
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, 3-Wege-Mischer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand

Montage der Außeneinheit auf Bodenkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.

Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung

• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel) (Zubehör)
• Hybrid Pro Control in Verbindung mit einem zusätzlichen Wärmeerzeuger
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN oder LAN (mitgeliefertes Zubehör)
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN (mitgeliefertes Zubehör) möglich
• Gerät enthält Anlagenschalter, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.

Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt (Datenschutzinformation unter viessmann.com/servicelink). Viessmann bietet den ServiceLink unverbindlich an und behält sich vor, diesen innerhalb der Laufzeit einzustellen.

Farbe:

• Außeneinheit: Vitographite
• Inneneinheit: Vitopearlwhite

Leistungsdaten nach EN 14511 im Heizbetrieb
Bei Betriebspunkt A2/W35:

• Nenn-Wärmeleistung: 7,6 kW
• Elektr. Leistungsaufnahme: 1,77 kW
• Leistungszahl (COP): 4,3

Bei Betriebspunkt A7/W35:

• Nenn-Wärmeleistung: 8,5 kW
• Elektr. Leistungsaufnahme: 1,6 kW
• Leistungszahl (COP): 5,3

Bei Betriebspunkt A -7/W35:

• Nenn-Wärmeleistung: 11,7 kW
• Elektr. Leistungsaufnahme: 3,97 kW
• Leistungszahl (COP): 2,95

Leistungsdaten nach EN 14511 im Kühlbetrieb
Bei Betriebspunkt A35/W18:

• Kühlleistung: 9,5 kW
• Elektr. Leistungsaufnahme: 1,77 kW
• Leistungszahl (EER): 5,4

Lufteintrittstemperatur Heizbetrieb:

• Lufttemperatur min.: -20 Grad C
• Lufttemperatur max.: 40 Grad C

Lufteintrittstemperatur Kühlbetrieb:

• Lufttemperatur min.: 10 Grad C
• Lufttemperatur max.: 45 Grad C

Heizwasser (Sekundärkreis):

• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 600 mbar
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 60 MPa
• Max. Vorlauftemperatur: 70 Grad C
• Zul. Betriebsdruck: 3 bar
• Zul. Betriebsdruck: 0,3 MPa

Elektrische Werte Außeneinheit:

• Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
• Anlaufstrom Verdichter: < 10 A

Elektrische Werte Inneneinheit:

• Nennspannung Regelung: 1/N/PE 230 V/50 Hz
• Absicherung intern: T 6,3 A
• Elektr. Leistungsaufnahme Sekundärpumpe (PWM): 63 W
• Energieeffizienzindex (EEI) Sekundärpumpe: 0,2

Kältemittel R290:

• Kältemittelfüllmenge: 2,0 kg
• Treibhauspotenzial (GWP): 0,02
• CO2-Äquivalent: 0,00004 t

Abmessungen Außeneinheit:

• Länge: 680 mm
• Breite: 1.144 mm
• Höhe: 1.382 mm
• Gewicht: 257 kg

Abmessungen Inneneinheit:

• Länge: 370 mm
• Breite: 600 mm
• Höhe: 920 mm
• Gewicht: 57 kg

Anschlüsse:

• Heizwasservorlauf: CU 28 x 1
• Heizwasserrücklauf: CU 28 x 1
• Vorlauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
• Rücklauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
• Vorlauf externer Wärmeerzeuger: CU 28 x 1
• Rücklauf externer Wärmeerzeuger: CU 28 x 1

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Wärmepumpe:
Niedertemperaturanwendung bei durchschnittlichen Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 190 %
• Wärmenennleistung: 13 kW
• Jährlicher Energieverbrauch: 5673 kWh

Mitteltemperaturanwendung bei durchschnittlichen Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 153 %
• Wärmenennleistung: 12 kW
• Jährlicher Energieverbrauch: 6594 kWh

Niedertemperaturanwendung bei kälteren Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 153 %
• Wärmenennleistung: 17 kW
• Jährlicher Energieverbrauch: 10819 kWh

Mitteltemperaturanwendung bei kälteren Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 127 %
• Wärmenennleistung: 17 kW
• Jährlicher Energieverbrauch: 12788 kWh

Niedertemperaturanwendung bei wärmeren Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 215 %
• Wärmenennleistung: 7 kW
• Jährlicher Energieverbrauch: 1772 kWh

Mitteltemperaturanwendung bei wärmeren Klimaverhältnissen:

• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 159 %
• Wärmenennleistung: 7 kW
• Jährlicher Energieverbrauch: 2236 kWh

Schallleistungspegel:

• Schallleistungspegel Außen: 48 dB
• Schallleistungspegel Innen: 40 dB

Temperaturregler:

• Temperaturregler Klasse: II
• Beitrag Raumheizungs-Energieeffizienz: 2 %

Montagehilfe für Aufputz-Montage
Für Monoblock Inneneinheiten mit einer Gerätebreite von 600 mm

• Befestigungselemente
• Armaturen

Für Kühlbetrieb bauseitige Dämmung erforderlich.

Konsole für Bodenmontage

• Für ebenerdige Aufstellung
• Aus Edelstahlprofilen

Nachrüstung der Design-Verkleidung für Bodenkonsole ist möglich.

Abmessungen:

• Höhe: 250 mm
• Breite: 757 mm
• Länge: 566 mm

Tauchtemperatursensor (NTC 10 kOhm)
Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.

Vitoset Heizungsfilter compact
Rückspülbarer Heizungsfilter mit Magnetitabscheidung. Ideal für den Einbau zwischen Innen- und Außeneinheit bei Luft/Wasser-Wärmepumpen bis 20 kW in Bestandsanlagen.

• Drehbarer Anschlussflansch für horizontalen und vertikalen Einbau
• Filtereinsatz aus Edelstahl
• Einfache Rückspülung zur Reinigung von Filtereinsatz und Magnet
• Manuelle Rückspülanzeige
• Durchfluss/Druckverlust 3,6 m³/h 0,18 bar / 1,5 m³/h 0,03 bar
• Betriebsdruck max. 10 bar
• Betriebstemperatur max. 110 Grad C
• Anschlussgröße Rp 1"

VIESSMANN ViGuide Pro
Nutzen Sie die erweiterten Analysefunktionen für noch schnelleren und effektiveren Service. Permanentinspektion jetzt für 12 Monate in diesem Paket inklusive. ViGuide Pro wird automatisch zwei Wochen nach Rechnungsaustellung aktiviert. Die Buchung verlängert sich nach 12 Monaten automatisch. Kündigung bis 1 Monat vor Laufzeitende in ViGuide.

Wesentliche Produktmerkmale:

• Systemübersicht erhalten.
• Erweiterte Parameter lesen und ändern.
• Parameteränderungen nachvollziehen.
• Betriebsdaten über verschiedene Zeiträume aufzeichnen.
• Permanentinspektion mit digitalem Serviceprotokoll

Hinweise:

• ViGuide Pro hat eine Laufzeit von 12 Monaten und verlängert sich automatisch, wenn nicht bis 1 Monat vor Laufzeitende gekündigt wird.
• Die Funktionen von ViGuide sind abhängig von der verbauten Regelung und der jeweiligen Firmware-Version, siehe www.viguide.info.
• Die ViGuide Nutzungsbedingungen sind zu beachten.
• Weitere Informationen zu den Systemvoraussetzungen und zur Registrierung und Nutzung von ViGuide siehe www.viguide.info.

Energieeffizienz Verbund (Heizung): 135 %
Energieeffizienzklasse Verbund (Heizung): A++
Bestell-Nr.: Z030066
