Beschreibung

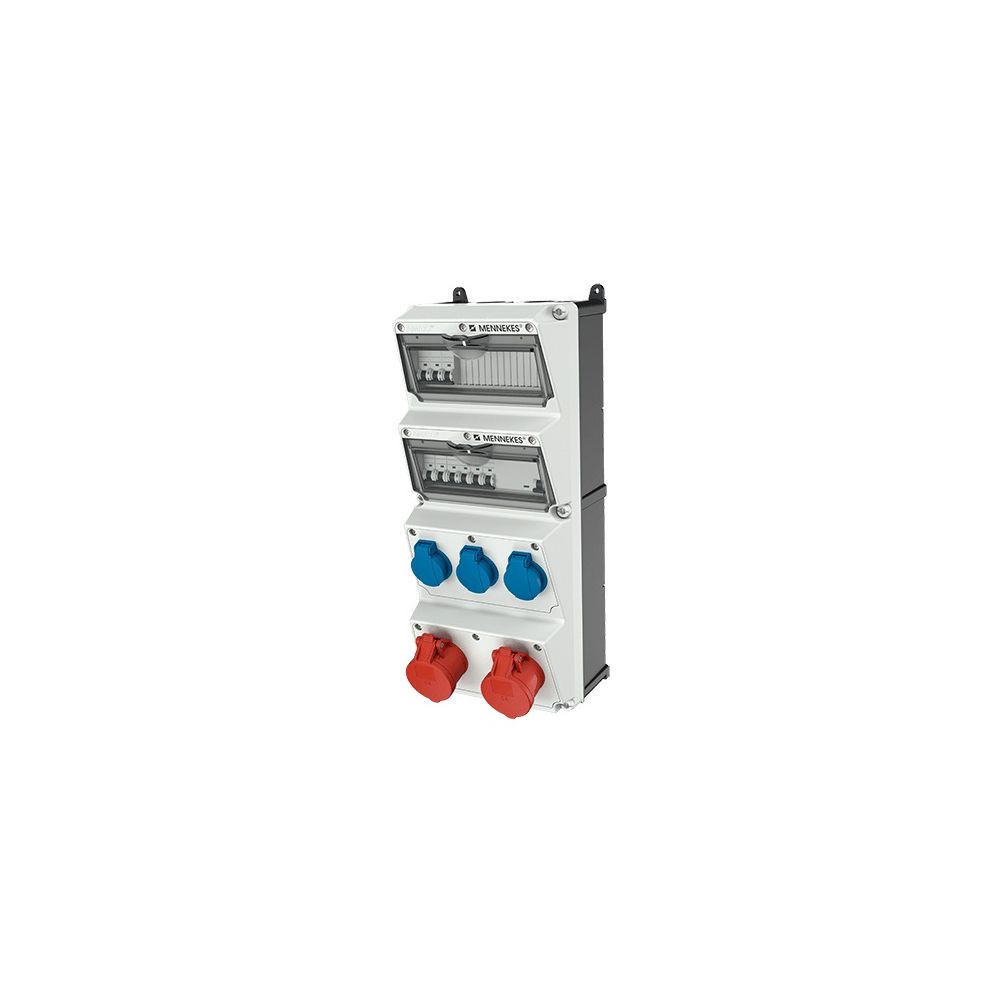

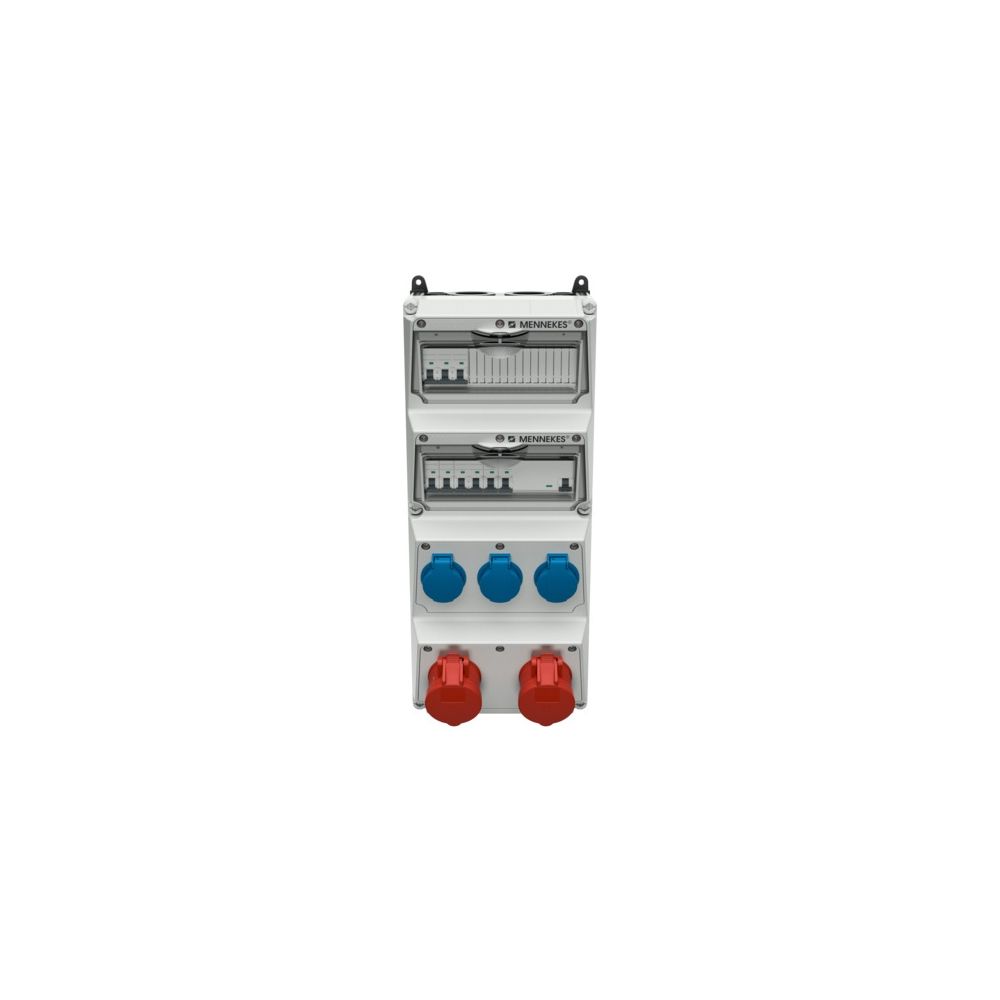

Mennekes Steckdosen-Kombination 940002 AMAXX
MENNEKES bietet mit der AMAXX Steckdosenkombination eine anschlussfertig verdrahtete Lösung für die Wandmontage im Schutzgrad IP44. Das Gehäuse besteht aus robustem AMAPLAST, misst 520 x 225 mm (HxB) und ist plombierbar. Es verfügt über Außen- und Innenbefestigungsmöglichkeiten sowie ein seitlich anscharniertes Oberteil in elektrograu (RAL 7035). Der Unterteil ist schwarz gehalten. Doppelgewinde-Deckelschrauben sorgen für sicheren Halt.
Die Absicherung erfolgt auf einer vorziehbaren Tragschiene unter einer transparenten Betätigungsklappe, die nach unten öffnet und mittels Vorhängeschloss abschließbar ist. Die Steckdosen sind generell schräg angeordnet.
Technische Merkmale:
- Bestückung:
- 2 CEE-Steckdosen 16A, 5-polig, 400V
- jeweils abgesichert durch einen LS-Schalter (16A, dreipolig Typ C)
- 3 SCHUKO-Steckdosen® 16A, zweipolig + Erde, 230V
- jeweils abgesichert durch einen LS-Schalter (16A, einpolig Typ C)
- 2 CEE-Steckdosen 16A, 5-polig, 400V
- FI-Schutzschalter:
- Bemessungsstrom: 40 A
- vierpolig
- Fehlerstrom: IFN = 0,03 A
Leitungseinführung/Anschlussmöglichkeiten:
- Jeweils zwei M40 oben und unten (verschlossen)
- Jeweils zwei M20 oben und unten (verschlossen)
- Klemme für bis zu zwei Leitungen bis maximal 5 x 25 mm²; flexibel max. 16 mm²
Weitere Eigenschaften:
- Gehäuse seitlich anscharniert
- Absicherung unter transparenter Klappe zugänglich
- Montagefreundliche Konstruktion spart Zeit bei Installation dank nur einer Zuleitung sowie weniger Bohrlöchern und Kabelschellen
Normen & technische Daten:
- Nach DIN EN 61439 gefertigt
- Maximal zulässige Vorsicherung: 40 A
- RDF: 0,7
- InA: 34 A
Hersteller: MENNEKES
Artikelbezeichnung: Steckdosenkombination AMAXX Wand IP44
Bestellnummer: 940002
Technische Daten
| Hersteller | Mennekes |
| Absicherung | 1 FI 40 A, 4 p, 0,03 A 2 LS 16 A, 3 p, C 3 LS 16 A, 1 p, C |
| Anschluss / Zuleitung | für 2 Leitungen bis 5 x 25 mm² |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Artikelnummer | MENNEKES-940002 |
| Breite | 225 |
| CEE 16 A, 5 p, 400 V | 2 |
| CEE-Steckdose - 125A | ohne |
| CEE-Steckdose - 16 A | 2x16A5p400V |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| EAN-13 | 4015394223528 |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Farbe | grau |
| Fehlerstrom-Typ | A |
| FI-Schutzschalter | Potentiometer für Befehlsgeräte |
| Gehäusematerial | Kunststoff |
| Gewicht | 7040 g |
| Gewicht | 0,1 kg |
| Handhabung | Wandmontage |
| Höhe | 520 mm |
| InA | 34 A |
| Kabellänge | 0 |
| Kontaktmaterial | CuSn |
| Militärausführung | nein |
| Oberflächenbehandlung Kontakte | unbehandelt |
| RDF | 0,7 |
| SCHUKO® | 3 |
| Schutzart | IP44 |
| Schutzart (IP) | IP44 |
| Schutzkontakt-Steckdosen | 3 |
| Sonstige Einbauten und/oder Leerplätze | 0 |
| Tiefe | 222 |
| Vorsicherung max | 40 A |
| Werkstoff des Gehäuses | Kunststoff |
| WEEE-Nr. | 88475704 |
